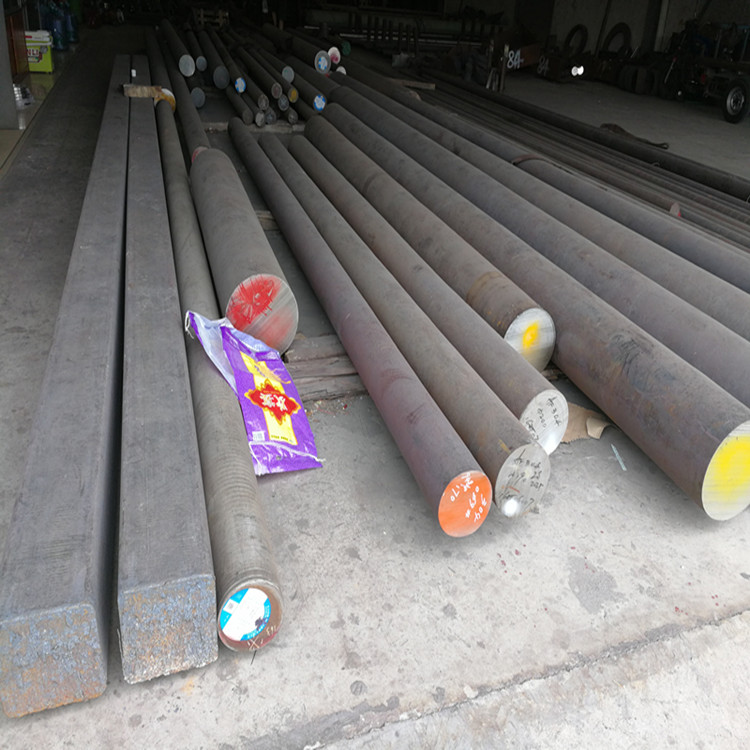

不锈钢棒料 304光棒 不锈钢304达标黑棒

化学成分（％）
碳(C)0.08
锰(Mn)2.00
硅(Si)1.00
磷(P)0.045
硫(S)0.03
铬(Cr)17.520.00
镍(Ni)8.0010.50

力学性能

抗拉强度 σb (MPa)520,

条件屈服强度 σ0.2 (MPa)205,

伸长率 δ5 ()40,

断面收缩率 ψ ()60,

硬度：187HB;90HRB;200HV

化学成分

热处理

固溶10101150快冷。

300系列：铬-镍奥氏体不锈钢

301：延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。

302：耐腐蚀性同304，由于含碳相对要高因而强度更好。

303：通过添加少量的硫、磷使其较304更易切削加工。

304：通用型号；即18/8不锈钢。产品如：耐蚀容器、餐具、家俱、栏杆、医疗器材。标准成分是 18 铬加 8 镍。为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。GB牌号为10Cr18Ni9Ti。

304 L：与 304 相同特性，但低碳故更耐蚀、易热处理，但机械性较差适用焊接及不易热处理之产品。

304 N：与 304 相同特性，是一种含氮的不锈钢，加氮是为了提高钢的强度。

309：较之304有更好的耐温性，耐温高达980。

309 S：具多量铬、镍，故耐热、抗氧化性佳，产品如：热交换器、锅炉零组件、喷射引擎。

310：高温耐氧化性能 ，使用温度1200。

316：继304之后， 个得到广泛应用的钢种，主要用于食品工业、钟表饰品、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。

316 L：低碳故更耐蚀、易热处理，产品如：化学加工设备、核能发电机、冷冻剂储糟。

321：除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外，其他性能类似304。

347：添加安定化元素铌，适于焊接航空器具零件及化学设备。

不锈钢表面加工等级

原面： 热轧后施以热处理及酸洗处理的表面。一般用于冷轧材料，工业用槽罐、化学工业装置等，厚度较厚由2.0MM-8.0MM。

钝面：NO.2D 冷轧后经热处理、酸洗者，其材质柔软，表面呈银白色光泽，用于深冲压加工，如汽车构件、水管等。

雾面：NO.2B 冷轧后经热处理、酸洗，再以精轧加工使表面为适度之光亮者。由于表面光滑，易于再研磨，使表面更加光亮，用途广泛，如餐具、建材等。采用改善机械性能的表面处理后，几乎满足所有用途。

粗砂NO.3 用100-120号研磨带研磨出来的产品。具有较佳的光泽度，具有不连续的粗纹。用于建筑内外装饰材料、电器产品及厨房设备等。

细砂：NO.4 用粒度150-180号研磨带研磨出来的产品。具有较佳的光泽度，具有不连续的粗纹，条纹比NO.3细。用于浴池、建筑内外的装饰材料、电器产品、厨房设备及食品设备等。

亮面：BA 经冷轧后施以光亮退火，并经过平整得到的产品。表面光泽度极好，有很高的反射率。如同镜面的表面。用于家电产品、镜子、厨房设备、装饰材料等。

应用领域
在建筑应用领域，不锈钢的表面加工之所以重要是有许多原因的。腐蚀环境要求光滑的表面是因为表面光滑不容易积垢。污垢的沉积会使不锈钢生锈甚至造成腐蚀。

在宽敞的大厅中，不锈钢是电梯装饰板常用的材料，表面的手印虽然可以擦掉，但影响美观，所以选用合适的表面防止留下手印。

卫生条件对许多行业是很重要的，例如，食品加工、餐饮、酿造和化工等，在这些应用领域，表面必须便于每天清洗，而且经常要用化学清洗剂。

不锈钢是这方面的材料，在公共场所，不锈钢的表面经常会被胡写乱画，但是，它的一个重要特性是可以将它们清洗掉，这是不锈钢优于铝的一个显着特点。铝的表面容易留下，往往很难去掉。清理不锈钢表面时应顺着不锈钢的纹路清理，因为有些表面加工的纹路是单向性的。

不锈钢适用于医院或其它卫生条件至关重要的领域，如：食品加工、餐饮、酿造和化工，这不仅是因为它便于每天清洗，有时还要使用化学清洗剂，而且还因为它不易滋生细菌。试验表明在这方面的性能与玻璃和陶瓷相同。
