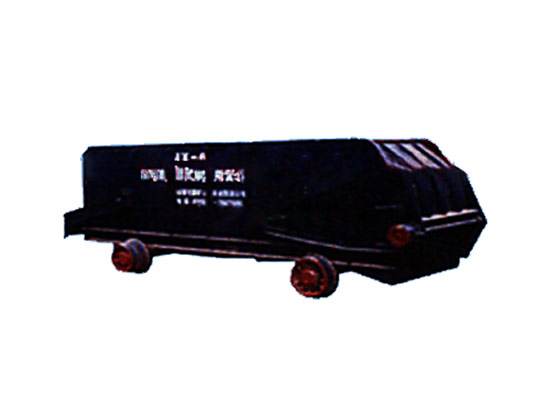

后卸式斜井箕斗矿车是中小型煤矿一种较低为理想的提升运输设备，适应于井筒倾斜角度 20*-35* 的斜井提升。主要配套设备有 ZXJ 斜井萁斗装载设备和卸载曲轨。具有装卸方便，载重量大，使用成本低，便于维修等特点。
顺序 型号名称 图号 技术特征
适应井筒倾斜角度名义载重量 t 斗箱有效容积 M 3 运行时轨距 B 1 mm 卸载时轨距 B 2 mm 长度 L mm 宽度 B 3 mm 高度（从 轨面算起） mm 推荐轨道钢轨规格 kg/m
1 JXH-3 3 吨斜井提煤萁斗 B81-320.1 20-35 3 3.3 1300 1500 5505 1630 1485 24
2 JXH-4 4 吨斜井提煤萁斗 B81-320.2 4 4.4 1400 1600 6145 1730 1600
3 JXH-6 6 吨斜井提煤萁斗 B81-320.3 6 6.6 7835 1770 1840 38
4 JXH-8 8 吨斜井提煤萁斗 B81-320.4 8 8.8 1500 1700 8340 1870 1900
顺序 名称主要尺寸 mm
L 1 L 2 L 3 b 1 b 2 H 1 H 2 h 1 h 2 a 1 a 2 a 3 D 1 D 2
1 3 吨斜井提煤萁斗 4233 1650 874 1048 1204 800 700 300 200 1900 1570 1760 400
2 4 吨斜井提煤萁斗 4673 1900 825 1148 1304 885 2400 1620
3 6 吨提煤斜井萁斗 5925 1940 1230 1112 1268 1000 800 340 220 3000 1820 2975 450
4 8 吨斜井提煤萁斗 6860 2010 1480 1216 1402 820 375 255 1880 3800 500
