吉程复合耐磨钢板的金相及其合金成分。其综合性能如下：
1、超常抗磨性能比：磨损试验表明YD合金堆焊耐磨复合钢板的耐磨性比普通钢板高10-30倍，比铸造不锈钢、高锰钢高5倍，比铸态高铬铁高1倍，与陶磁大致相等。
2、高抗冲击性能比：由于母材采用Q235软钢基板，表面采用了碳化铬多元素耐磨堆焊复合超硬材料。充分体现了复合材料既有超常耐磨性又有抗冲击韧性的双重优点。这是铸态耐磨材料所不及的。（传统铸件抗冲击性较差，较脆易断裂）
3、方便加工性能比：维修工可以任意的按现场尺寸下料成型，很方便的把耐磨钢板拼焊在磨损机件表面(碳钢面)，由其是在磨损较恶劣的某些板件部位，可采用耐磨钢板按铸件尺寸加工成各种衬板，解决铸件衬板备件短缺和耐磨不及的困难。可以加工成沉孔用螺栓连接在构件上。也可以向内冷弯曲成型如：耐磨管道、除尘弯头、各种异型天圆地方等板材构件。（铸件耐磨板是不可以用焊接方法装配的，铸钢也难铸出大面积耐磨板 材，另外传统铸件都很笨重，因为防止变形都设计有加强筋板）
4、高性能低成本比：采用耐磨堆焊复合钢板虽然成本提高，价格比普通钢板约高3-5倍，比高铬不锈钢铸件便宜25%。但综合考虑机件的使用寿命、减少了维修费、停机欠产等一切人力财力的损失等，由于材料的合理利用，其性能给生产带来的是成倍的收获。
常用厚度:6+4，6+6，8+4，8+6，8+8,10+4，10+6，10+10，12+6，12+8，12+8，14+6特殊厚度与尺寸可按图纸要求加工

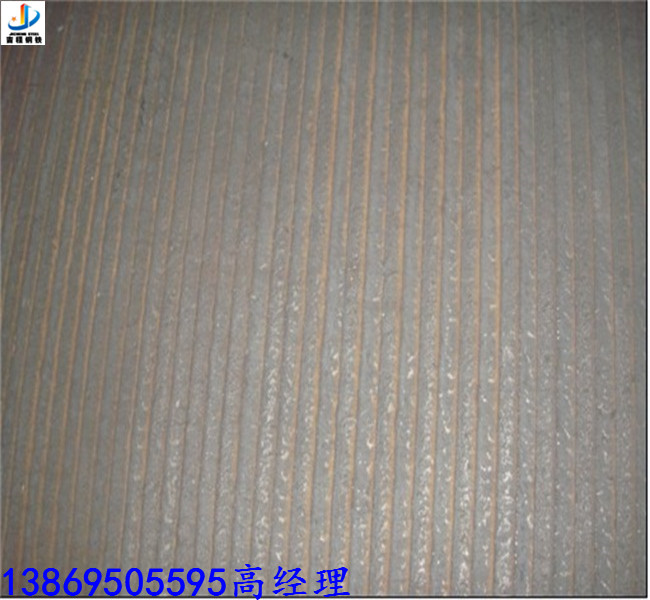

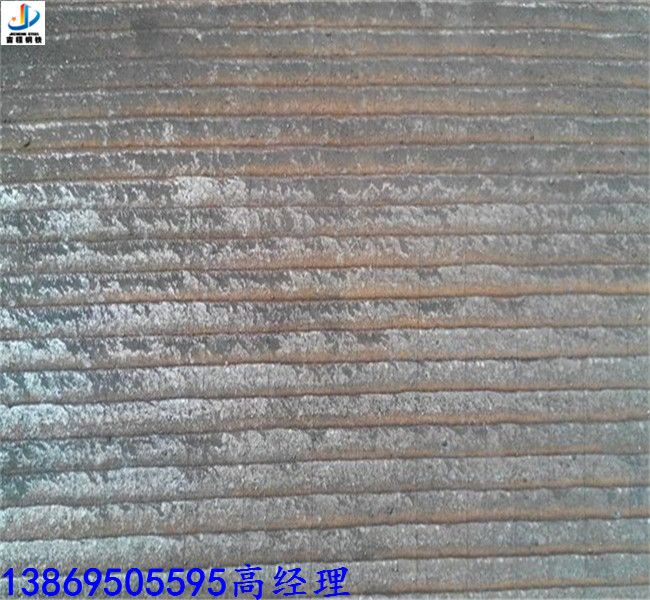

特别提示：由于耐磨复合板生产工艺是采用冶金堆焊而成，焊接电流一般在500～700A，焊接电弧的温度达到6000～7000℃，瞬间的高温使焊丝与母板均达到熔点形成熔池（即所谓的焊道），并使添加入熔池的合金粉末熔化形成堆焊熔敷层。堆焊过程中，熔池邻近的母板温度将达到600～800℃，甚至更高，由于母板一般采用普通Q235低碳钢，耐磨层为高碳高铬，所以在堆焊过程中，母板各部位温差很大，产生极不均匀的膨胀，收缩与变形，由于母板四周被压板牢牢紧固，无法自由变形，再加上耐磨层是由大量的合金粉末形成的焊丝进行冶金堆焊在母板上，形成典型的高硬度材料，由于堆焊层与母板二者的热膨胀系数相差较大，韧性好的母板可以承受较大的热变形，而高硬度堆焊层承受热变形的能力几乎为零，故使其内部产生极大的热应力，这个应力如果没有即时释放出来，在后期进行加工（如卷曲）过程中容易发生折断、崩裂、耐磨层脱落等问题。
在受热变形后的冷却过程中，为释放堆焊复合钢板中存在的焊接应力，在堆焊层表面垂直于焊道的方向就会产生许多大小不等的裂纹,这个裂纹就是应力释放的结果，因此，如果耐磨复合板表面没有裂纹或很少有裂纹，那么绝对是不合格的产品！这些裂纹看起来很容易让人担心，害怕耐磨复合钢板在使用中裂纹会扩散到母板中，甚至害怕发生断裂或脱落，这种对于裂纹的担心是多余的，耐磨复合钢板采用焊接工艺生产，属于冶金结合，结合性能非常优秀。裂纹在使用过程中不会发生脱落或断裂问题。
898995850
