焦作立博轻合金股份有限公司

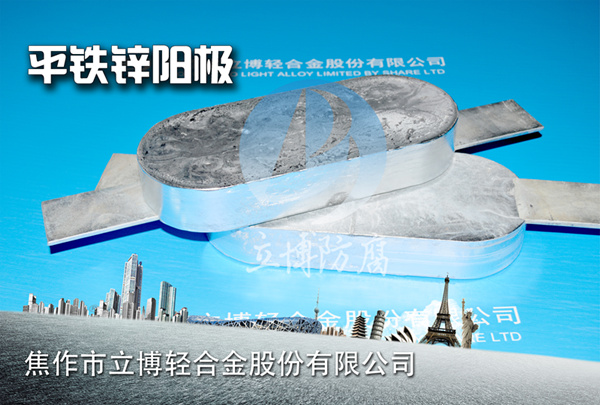

船用锌块
锌-铝-镉合金牺牲阳极适用于海水、淡海水介质中的船舶、机械设备、海洋工程和海港设施以及低电阻率土壤中的管道、电缆等设施金属防腐的阴极保护
在交流干扰影响范围内及雷电多发区里，为了防止强电冲击引起的破坏，需要在绝缘装置两侧或电力接地体与管道之间装设由牺牲阳极构成的接地电池。 锌接地电池是由两支或四支牺牲阳极（多用锌阳极）用塑料垫块隔开用成双地绑在一起，装在填满导电性填包料的袋子里。 由被隔开的牺牲阳极各引出一根导线接至相邻的两侧，一旦有强电冲击，强大的电涌将通过填料的低电阻传到另一侧，而不损坏被保护构筑物。
SQ 20985554

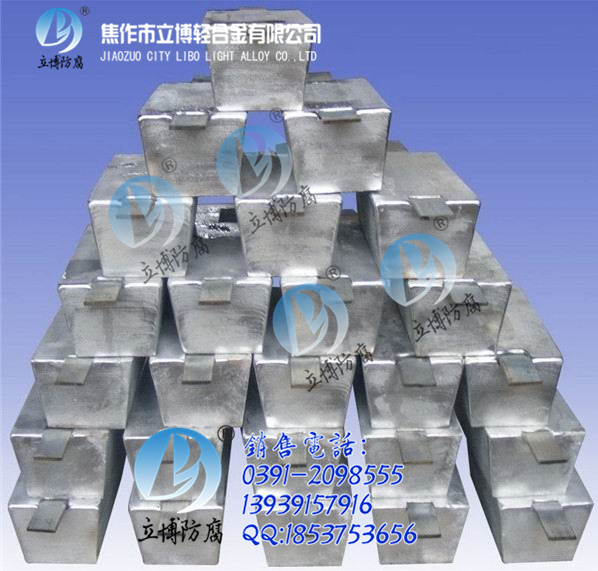

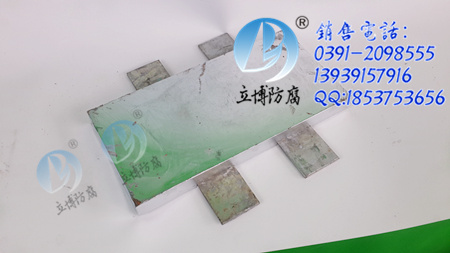

锌合金牺牲阳极 ·产品描述 -------------------------------------------------------------------------------- 执行标准： ASTM-B418 MILA-1800I/J GB/T4950-2002 SY/T0019-97 主要性能：阳极自溶性小，电流效率高，阳极发生电流的自调节性能好；保护年限较长，可达20～30年一般不会发生“过保护”现象。适用范围：锌合金牺牲阳极适用于海水、淡海水介质中的船舶、压载水舱、机械设备、海洋工程和海港设施、钻井平台、港口码头、海水介质的冷凝器、水泵以及低电阻率土壤中的管道、电缆等设施金属防腐蚀的阴极保护。产品特点：锌铝镉系（ZAC系）牺牲阳极则是用高纯度锌及铝、镉合金化而铸成的。 该产品经中国船级社（CCS）认可，质量标准符合GB/T4950-2002标准，锌阳极化学成分符合 US MIL-A-18001H 和 ASTM-B418( 类型 1) 标准。用于管道的阳极同时符合SY/T0019-97《埋地钢质管道牺牲阳极阴极保护设计规范》。 化学成分（%）：化学元素 Al Cd 杂质元素 Zn Fe Cu Pb Si 含量 0.3~0.6 0.05~0.12 ≤0.005 ≤0.005 ≤0.006 ≤0.125 余量 电化学性能：电化学性能 开路电位 V 工作电位 V 实际电容量/ (Ah/kg) 消耗率/ (Ah/kg) 电流效率/ % 溶解性能 海水中（1mA/cm2） －1.09~－1.05 －1.05~－1.08 ≥780 ≤11.23 ≥95 表面溶解均匀，腐蚀产物容易脱落 土壤中（0.03mA/cm2） ≤－1.05 ≤－1.03 ≥530 ≤17.25 ≥65 锌合金牺牲阳极分类锌合金牺牲阳极按形状分类：型号Type 规 格(mm) 重量(kg) 形状 SCHZAC-1 45×（40+48）×600 9 梯形 SCHZAC -2 54×（52+56）×600 12.5 梯形 SCHZAC -3 60×（58+64）×550 15.0 梯形 SCHZAC -4 60×（58+64）×650 18.0 梯形 SCHZAC -5 60×（55+64）×800 22.0 梯形 SCHZAC -6 65×（60+80）×800 25.0 梯形 SCHZAC -7 （65+75）×65×1000 33.0 梯形 SCHZAC -8 （110+130）×120×500 50 梯形 SCHZAC-C1 250×100×40 6.5 板状 SCHZAC-C2 300×100×40 7.5 板状 SCHZAC-C3 300×150×40 9 板状 SCHZAC-C4 400×100×40 11 板状 SCHZAC-C5 300×150×50 14.5 板状 SCHZAC-C6 400×120×50 16 板状 SCHZAC-C7 600×120×50 25 板状锌合金牺牲阳极系列：
锌接地电池是由两支或者4支1.5m长的锌棒，用绝缘垫块隔开，并用胶带绑在一起，共同填装在导电性填包料中，应用时，将与钢芯相连的电缆引线分别接在绝缘件的两侧，为绝缘件提供一个低电压旁接回路，一般在水饱和情况下其电阻为 0.2-0.6欧，如果2支型的电阻满足不了要求时可用4支型电池。
锌接地电池的材料和锌阳极的成分是一样的，所用填料的配方为：75％石膏粉，20％膨润土，5％硫酸钠。连接导线截面为铜芯电缆，国内多选用VV-1KV/1 *16m㎡铜芯电缆。
典型的应用场合有：油气水管道、发电厂、储罐、高压线铁塔及电缆、电气化铁路等。
