反击式破碎机是一种新型高效率的碎矿设备，其特点是体积小，构造简单，破碎比大（可达40） ，能耗少，生产能力大，产品粒度均匀，并有选择性的碎矿作用，是很有发展前途的设备。但它最大的缺点是板锤和反击板特别易磨损，尤其是破碎坚硬的矿石，磨损则更为严重，需要经常更换。目前由于一些耐磨材料的出现，在一些金属选矿厂中已得到应用。
反击式破碎机的构造

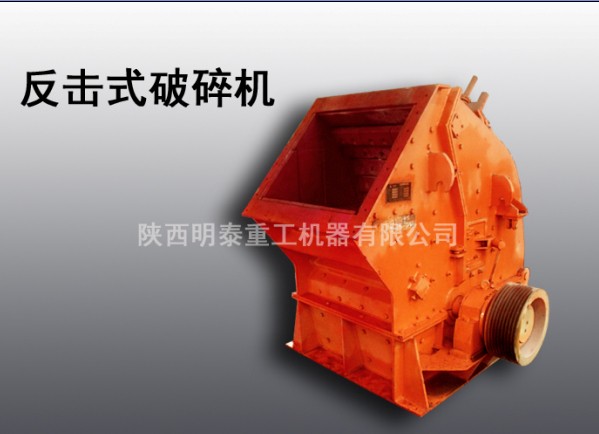

单转子反击式破碎机
单转子反击式破碎机的构造，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区；由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后，继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。
反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移，间隙增大，可让难碎物通过，而不致使转子损坏。而后反击板在自重作用下，又恢复原来位置，以此作为破碎机的保护装置。
