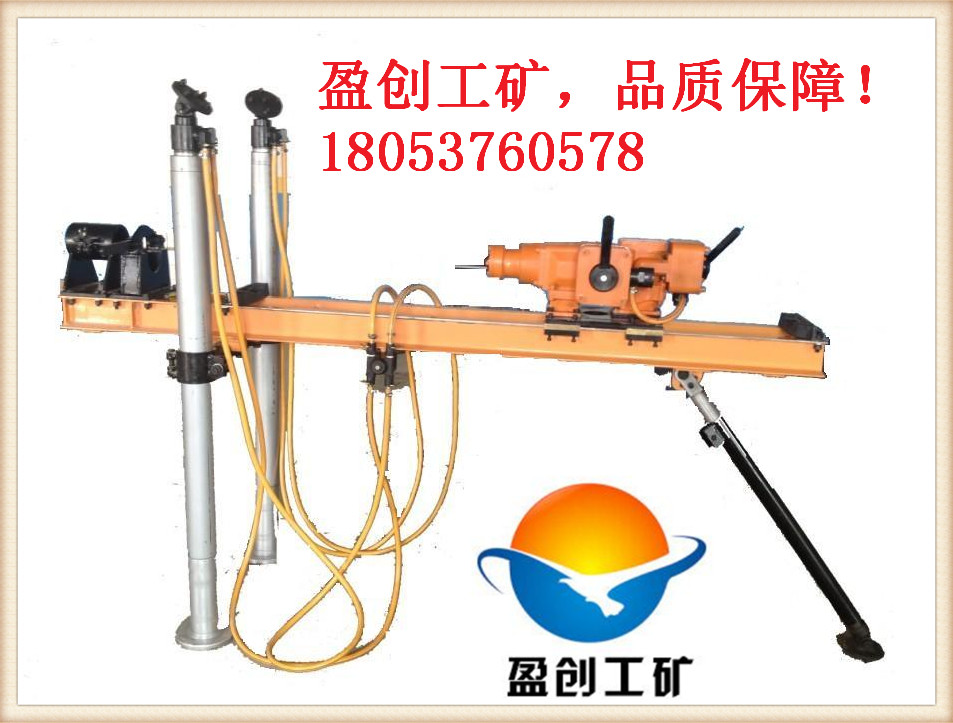

适用范围：该机主要用在钻探测地质构造煤层探水探瓦斯孔、煤层注水孔和卸放压力孔。它也可用于迎前打爆破孔、锚杆的搅拌。
具有安全防爆、转矩大、转速高、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。其中ZQJC-360/7.1为国内同类型扭矩最大气动架柱钻机。机器主机回转具有正反转功能，可轻松钻机和推出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回转速度和给进速度。该系列钻机可以配套使用高效螺旋钻杆和地质钻杆，广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。
序号 基本性能参数 单位 参考值
钻机型号 - ZQJC-220/7.0
工作压力 MPa 0.4 0.5 0.63
额定转矩 N·m 200 220 240
额定转速 r/min 280 305 315
最大输出功率 kW 5.9 7.0 7.9
最大负荷转矩 N·m 250 280 295
动力失速转矩 N·m 270 290 315
起动转矩 N·m 260 290 305
耗气量 m3/min 5 6 7
空载转速 r/min 750 850 950
1/2空载转速 r/min 375 425 475
1/2空载转速下转矩 N·m 170 190 210
噪声 声功 率级 dB(A) ≤116 ≤118 ≤120
声压级 dB(A) ≤106 ≤108 ≤110
推进力 kN 6 8 10
导轨长度 mm 2000
导轨推进行程 mm 1250
空载推进速度 mm/min 5000
主轴倾斜角度 ±70°
大工作高度 mm 1600
最小工作高度 mm 600
主机重 kg 45
架柱机重 kg 68
尾尺寸 mm 18×18 24×24 26×26
钻孔直径 mm φ76～φ89
