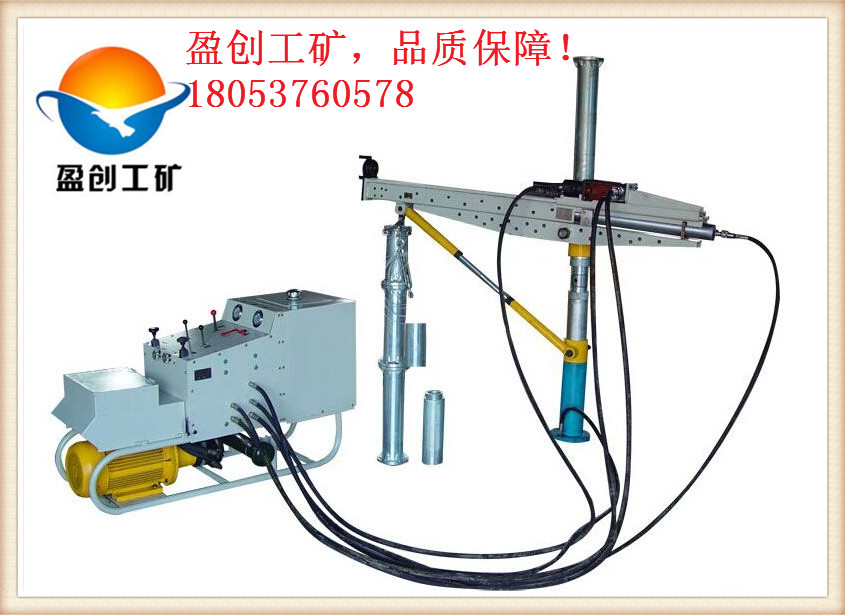

它是由动力装置带动钻机回转装置转动，从而带动有钻头的钻杆转动，由钻头切削土壤。用于泥浆护壁成孔的灌注桩，成孔方式为旋转成孔。根据泥浆循环方式不同，zyj架柱式液压回转钻机分为正循环和反循环。
具有重量轻，性能稳定，操作简便，维护简便，维护方便，钻进效率高等特点。该系列钻机使用于岩石硬度f<8的各类巷道的帮锚支护。
该系列钻机动力站为液压泵站。可与MYT系列中非串联结构的锚杆机同时作业，实现帮，顶同时支护。
主机主要参数
额定压力 MPa 14
推进行程 mm 1200
额定转矩 N.m 770
钻岩硬度 f ≤10
额定转速 r/min 170
适应钻杆 mm Φ42 /Φ50
推进力 kN 15/25
钻孔直径 mm Φ65-Φ113
钻孔方位 度 ±90°
主机重量 kg 135
钻孔深度 m 220
最大高度 mm 3800
钻孔速度 mm/min >50
最小高度 mm 1800
配套泵站主要参数
防爆电动机 YB**-180L-4 22 kW
额定流量 L/min 85
电机电压 V 380/660/1140
电机额定转速 r/min 1460
额定电流 A 43.1/24.9/14.4
油箱容量 L 170
双联齿轮泵 ml/r 63/10
泵站尺寸 mm 1700×560×900
额定压力 MPa 16
泵站重量 kg 430
