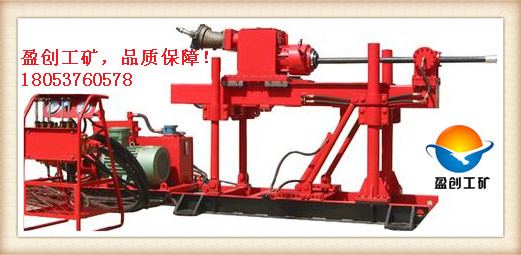

采用机械传动，结构简单、体积小、重量轻，操作方便、性能可靠，培有液压盘及液压给进油缸。主要用于矿井内部各种角度的探水、探煤、抽放瓦斯、防尘注水及其他用途的钻孔。亦可用于地面地质勘探、楼房地基加固及其他用途的钻孔。主要用于矿井内部，供钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔．也可以在地面钻地质钻探孔以及其他工程用孔．也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采矿石
基本参数名称 ZLJ-700
立轴额定输出转矩(N.M) 700
使用钻杆(mm) Φ42/50
钻孔深度(m) 250/200
钻孔直径 开孔(mm) Φ108
终孔(mm) ≥Φ76
立轴通径(mm) Φ54
立轴转速(r/min) 123/219/385
立轴行程(mm) 400
额定起拔力(kN) 50(10MPa时)
额定推动力(kN) 30(10MPa时)
钻孔角度范围(°) 0-360
绞车提升能力（kN） 18/10/5.7
绞车单绳第一层提升速度（m/s） 0.26/0.46/0.81
卷筒容绳量（m） 40
钢丝绳直径（mm） Φ11
弹簧卡盘使用压力(Mpa) 8
弹簧卡盘最大夹紧力(kN) 50
油泵型号 YBC-16/160
油泵额定压力(Mpa) 16
油泵额定流量(Mpa) 16
电机 型号 YBK2-160M-4
功率(kW) 11
转速(r/min) 1460
额定电压(V) 380/660
额定电流(A) 26.6/13.1
质量(kg) 800
外形尺寸（l×b×h）(mm) 1480×680×1290
