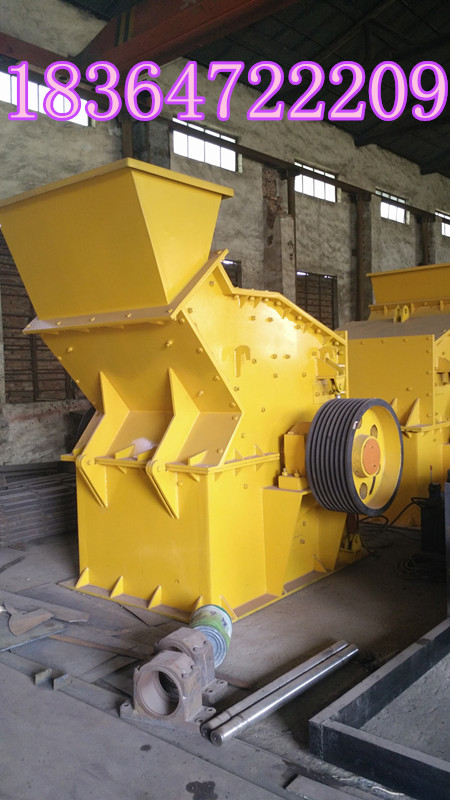

锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， 最后通过筛板排出机外。
|
类别 |
型号规格 |
给料粒度 |
出料 |
生产能力 |
电机 |
总重量 (t) |
外形尺寸 |
|
|
|
|
|
|
|
极数 |
功率 (kw) |
|
|
|
锤式破碎机 |
PCΦ400×300 |
≤200 |
≤25 |
5-10 |
4 |
11 |
0.8 |
900×670×860 |
|
|
PCΦ600×400 |
≤250 |
≤30 |
10-22 |
4 |
22 |
1.5 |
1200×1050×1200 |
|
|
PCΦ800×600 |
≤250 |
≤25 |
18-40 |
4 |
55 |
3.8 |
1310×1180×1310 |
|
|
PCΦ1000×800 |
≤350 |
≤35 |
25-50 |
4 |
75 |
4.9 |
1600×1390×1575 |
|
|
PCΦ1000×1000 |
≤300 |
≤35 |
30-55 |
6 |
132 |
8 |
1800×1590×1775 |
