1：系统的组成

   整个系统分为四部分

   传动部分：JC35EG推杆（S=400  L=390  推力 2000N 双霍尔反馈 2m5 芯直插6芯线）

             JC35BP或JC35CP或JC35DP推杆（干簧管反馈 2m 4 芯直插电机线）

   控制部分：JC35BY控制器（200W   保险丝外置）

             JC35PZ转接盒

   操作器部分：JCSCP35护士操作台

               JCFS35脚踏开关

   配件部分：JCFS35脚踏开关与转接盒连接用5芯T型转接线护栏操作器与转接盒连接用12芯T型转接线

2：系统的功能

   常规功能：（1）背部的升降  由推杆A实现

            （2）腿部的升降  由推杆B实现

            （3）背、腿的同升同降   由推杆AB共同实现

            （4）床体的整体升降   由推杆CDE共同实现（异向同步）

            （5）床体的前倾、后倾    由推杆CDE共同实现（同向同步）

            （6）床体的左倾、右倾    由推杆CDE共同实现

   综合功能：（1）TR键  由ABCD共同实现背板、腿板放平床体头低脚高病人突然休克时的常用键

            （2）CPR键 由ABCDE共同实现背板、腿板放平，床体升到最高位

            （3）抢救功能键  由ABCDE共同实现背板、腿板放平，床体升到最高位

            （4）休闲键  由ABCDE共同实现，整张床成椅子状

            （5）离床位键   由ABCDE共同实现，方便病人离床

  常规功能键均为：松手即停

  综合功能键均匀：一键按定，松手不停，再按即停

3：操作器部分功能介绍：

面板控制开关功能:    当护士操作台在所有推杆无动作10秒钟后，该护士操作台将自动关闭，同时 LED 灭  手按该键，护士操作台功能启动 LED 亮（该键不能关闭护士操作台）

快速停止键功能:    快速停止键控制5台推杆的电源，手按动该键 LED 灭，该系统所有推杆正在运行的命令（报矿护栏操作器、脚踏开关命令）立即停止，同时 所键1 、锁键2、锁键3、锁键4关闭LED灭。手二次按动该键，LED亮 该系统所有推杆可以正常运行（该键启动后锁键1、锁键2、锁键3、锁键4仍处于锁定状态LED灭需要开启）

    电源指示灯：当电池可以为该系统提供正常运行的电源时，绿色LED亮（电池满压）

             当电池不能为该系统提供正常运行的电源时，绿色LED灭，黄色LED亮（电池欠压，需要为电池充电）

锁键1：控制推杆A的运行，手按动该键时，LED灭。护士操作台，护栏操作器上的背部升降键的命令立刻停止；手二次按动该键，LED亮，护士操作台，护栏操作器上的背部升降键的命令可以正常运行。

锁键2：控制器B的运行，手按动该键时LED灭，护士操作台，护栏操作器上的腿部升降键的命令立刻停止；手二次按动该键，LED亮，护士操作台，护栏操作器上的背部升降键的命令可以正常运行。

锁键3：控制推杆CDE的运行，手按动该键时，LED灭，护士操作台，护士操作台，护栏操作器，脚踏开关的床体前倾、后倾、整体升降、左倾、右倾，命令立刻停止（包括正在运行的）；手二次按动该键，LED亮，护士操作台，护栏操作器脚踏开关的床体前倾、后倾、整体升降、左倾、右倾，命令可以正常运行。

    锁键4：控制脚踏开关的功能，手按动该键LED灭，脚踏开关缩定，脚踏的所有功能不能操作；手二次按动该键，LED亮，脚踏开关的功能可以正常操作;

5个综合功能键TR键 CPR键 ，抢救位键、休闲键、离床位键，不受锁键1、锁键2、锁键3、锁键4控制，只受快速停止键控制；

护栏操作器可以实现的功能：

背部的上升、下降

腿部的上升、下降

床体的整体升降

床体的前倾、后倾

床体的左倾、右倾

脚踏开关部分：

脚踏开关可以实现的功能

床体的整体升降

床体的左倾、右倾

   脚踏开关受护士操作台上锁键3和锁键4的控制。关闭其中任意一个锁键，脚踏开关功能停止。

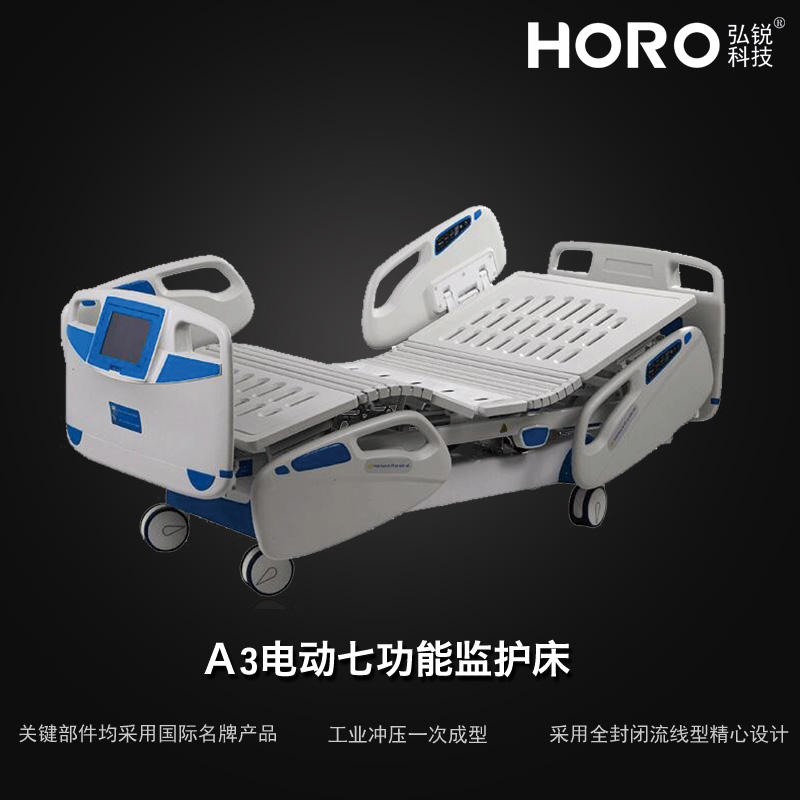

七功能护理床技术参数

项         目 参         数

床面尺寸 不含护栏：（2010×900)±10mm

 含护栏：（2240×1110) ±10mm

床面距地高度（不含垫）  最小高度：（630±20）mm

  最大高度：（1030±20）mm

升降行程 （400±20）mm（电动）
