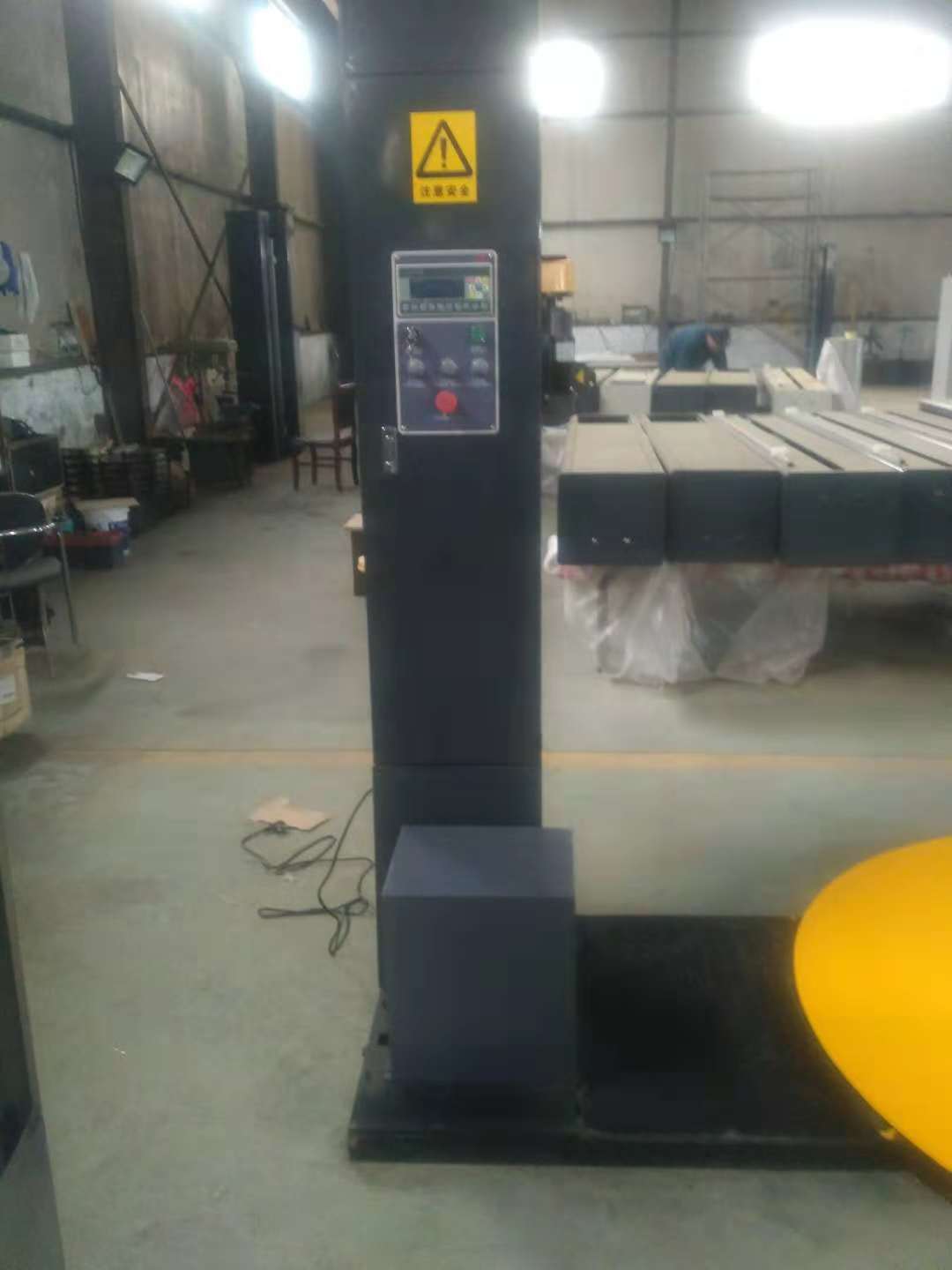

济南缠绕机、济南预拉机、济南圆筒缠绕机
包装效率： 25托/小时
整机重量： 1500kg
转台承重： 1500kg
转台高度： 650mm
转台直径： 2000mm
整机功率/电压： 3.5kw/380v AC 三相五线 50/60HZ
包装材料： LLDPE 低密度聚乙烯拉伸缠绕膜
幅宽： 500mm 厚度： 17～35μm
膜卷内芯：76.2mm 膜卷外径：260mm
一、 设备性能：
膜架系统
膜架为动力预拉伸机构，拉伸量可调节，减小耗膜量；
送膜速度可调，单独电机控制；
膜架上升、下降速度单独可调；
选用耐磨胶辊,确保使用寿命长；
薄膜系统随动机构，一拉即可；
可以识别产品的高度；
升降立柱结构平稳可靠，运行过程中无部件碰撞及卡死现象发生；
转盘部件
转台采用全封闭结构 ；
转盘采用链条传动 ;
转台回转直径：2000mm
转台高度：650mm
转盘转速：6-14rpm,转速变频可调，转台可精确定位
转台电机： 功率：1.5kw
膜架升降系统
整体电器柜外观采用喷漆工艺，外观美观大方
膜架上下传动采用链条结构，运转平稳
链条结构，链条选用08B标准滚子链
升降速度：0-3m/min, 升降速度变频可调
升降电机：功率：0.37 kw 速比：1:60
覆顶系统
覆顶膜气动夹持可靠；
覆顶膜上升过程；
刀切断膜，断膜过程为往复各一次；
覆顶膜上升速度可调，平移速度可调；
可以识别产品的宽度，根据产品宽度，自动分段设置断膜长度。
根据产品的高度，自动调整覆顶系统的高度，以满足覆顶膜的下落高度差
升降电机：0.75KW，送膜电机0.37KW
设备功能描述
设备是具有在同一工位同时实现缠绕和覆顶两个功能的一体化自动设备；
设备可以自动识别产品高度，产品的宽度；
缠绕膜和覆顶膜的更换简单省时；
实现侧面缠绕膜和顶部覆盖膜
顶部覆盖膜采用刀切的方式断膜；
覆顶膜宽为：1600mm
缠绕膜相互覆盖距离可调；
电气控制
PLC 可编程控制，变频调速；
顶部及底部缠绕层数、次数、越顶时间、加固层数0-9 层，可直接在面板上设置；
配备人机对话界面，参数设定简单、方便；
操作简单：只需按自动运行按钮，即可完成整个包装过程；
光电开关，自动感测货物的高度、长度、宽度（自动感测货物高度）。
独立电控设备，安全易放置移动操作更为简便。
自动手动随时转换；
二、 电器配置：
|
部件名称 |
品牌 |
产地 |
|
1、可编程控制器 |
OMRON |
（日本） |
|
2、变频器 |
施耐德 |
（法国） |
|
3、变频器 |
施耐德 |
（法国） |
|
4、触摸屏 |
繁易 |
（中国） |
|
5、接近开关 |
OMRON（欧姆龙） |
（日本） |
|
6、光电开关 |
欧姆龙 |
（日本） |
|
7、限位开关 |
SCHNEIDER（施耐德） |
（法国） |
|
8、紧急停止开关 |
SCHNEIDER（施耐德） |
（法国） |
|
9、中间继电器 |
OMRON（欧姆龙） |
（日本） |
|
10、转盘电机 |
倍速 |
（中国） |
|
11、升降电机 |
倍速 |
（中国） |
|
12、送膜电机 |
东洋电机 |
（台湾） |
|
13、覆顶系统升降电机 |
倍速 |
（中国） |
|
14、覆顶膜送膜电机 |
倍速 |
（中国） |
|
15、气动元件 |
优质 |
（国产） |
