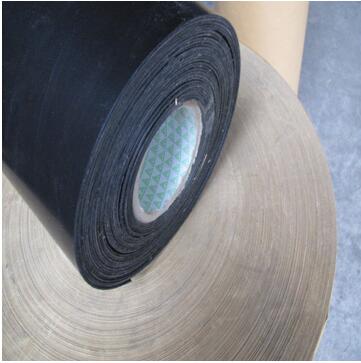

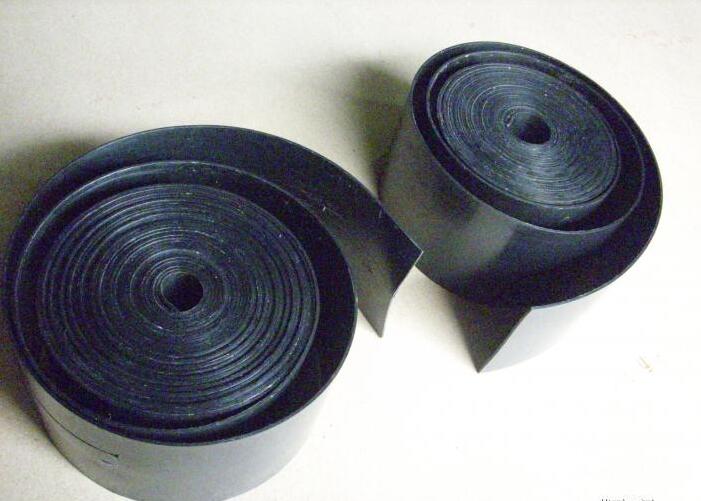

热收缩缠绕带系列是为埋地及架空钢质管道及保温外防面而设计制造的热缩型防腐带材，主要用于钢管弯曲部位缠绕包覆防腐处理和管道防腐层破损修复，也可用于整根钢管的缠绕包覆防腐处理及补口防腐处理。它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚乙烯基材、钢管表面及固体环氧涂层可形成良好的粘接。
在施工时，首先将管道预热，用机器或手工缠绕在处理过的管道上，保证搭接宽度不小于25mm，均匀加热带材，带材在径向方向均匀收缩，同时热熔胶熔化。填充和包覆在管道上，形成牢固连续的管道外防腐层，可以抵抗土壤应力，抗静水压力，抗阴极剥离，抗化学腐蚀和霉菌侵蚀等多种腐蚀行为，为钢制管道提供长期、有效的保护。
|
热收缩缠绕带应用指南（执行标准：SY/T0413-2002及EN12008） |
||
|
最大运行温度 |
70℃ |
|
|
适用外防腐涂层 |
PE,FBE,PP |
|
|
钢管预热温度 |
75℃ |
|
|
推荐除锈等级 |
Sa2.5、St3.0 |
|
|
热收缩缠绕带的规格 |
|
产品可以应用于管径介于DN25-DN2000之间的所有钢管。基材厚度从1.0到2.0mm， 胶层厚度从0.8-2.0mm。 |
|
热收缩缠绕带的性能指标 |
|
|
|
性能 |
测试方法 |
典型值 |
|
底漆 |
|
|
|
固体含量（%） |
GB/T1728 |
99.5 |
|
阴极剥离（65℃，48h）mm |
Q/SY GJX0113-2007（附录D） |
8 |
|
基材 |
|
|
|
拉伸强度Mpa |
GB/T1040-92 |
18 |
|
断裂伸长率% |
GB/T1040-92 |
550 |
|
介电强度MV/m |
GB/1408.1-99 |
28 |
|
体积电阻率Ω·m |
GB/T1410-89 |
4.0×1015 |
|
吸水率% |
ASTM D570 |
0.02% |
|
热老化(150℃，21天) |
GB/T1040-92 |
|
|
拉伸强度Mpa |
|
18 |
|
断裂伸长率% |
|
480 |
|
耐紫外线老化 |
EN12068 |
|
|
断裂伸长率% |
|
480 |
|
热熔胶 |
|
|
|
软化点℃ |
GB/T4507-85 |
110 |
|
缠绕带 |
|
|
|
剥离强度 |
GB/T2792-98 |
|
|
对钢 N/cm |
|
95 |
|
对底漆钢 N/cm |
|
120 |
|
对PE N/cm |
|
80 |
898995850
