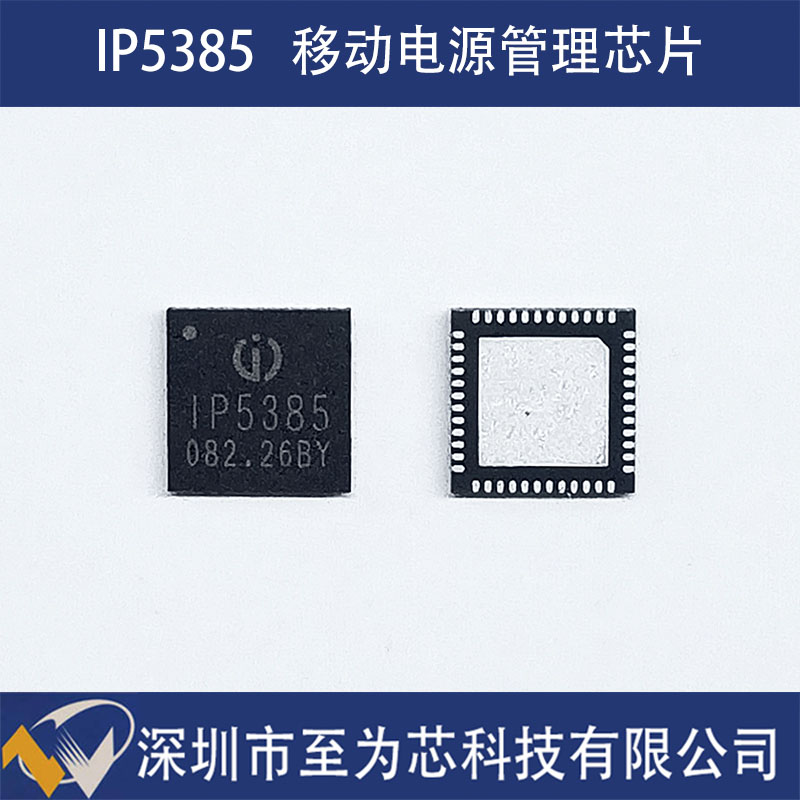

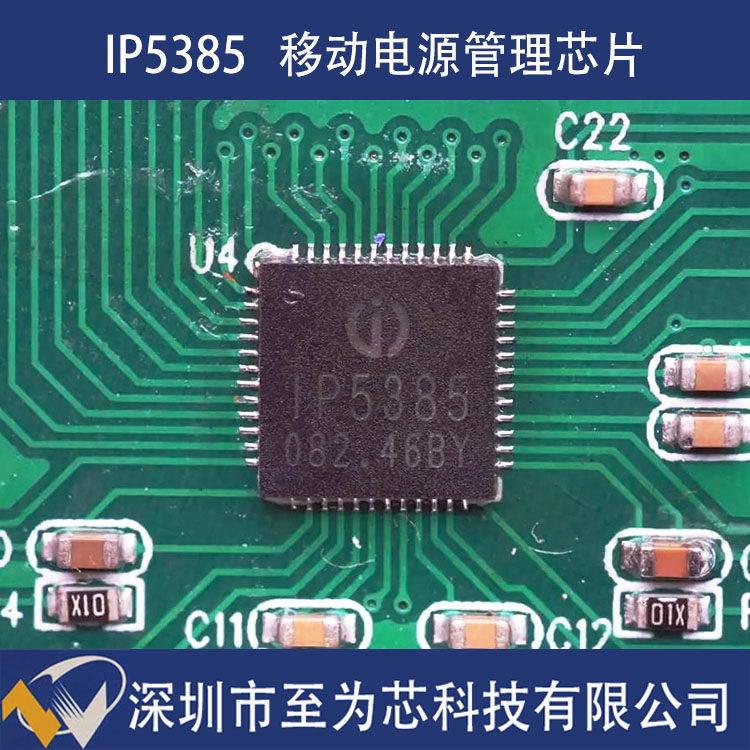

IP5385英集芯65W升降压移动电源快充芯片UFCS协议_芯片

IP5385 是一款集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议、兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

特征：
1、同时支持多个 USB 口
2 个 USB-A 口输出
1 个 USB-C 口输入输出
1 个 USB-B 口或 Lightning 口输入

2、快充规格
任意一个口均支持快充
集成 QC2.0、QC3.0 输出快充协议
集成 FCP 输入输出快充协议
集成 AFC 输入输出快充协议
集成 SCP 输出快充协议
集成 DRP Try.SRC 协议，PD3.0 输入输出快充
集成 UFCS 融合快充输出协议
兼容 BC1.2、Apple 手机快充

3、集成 USB Power Delivery（PD2.0/PD3.0）协议
支持 PD2.0 双向输入输出协议
支持 PD3.0 双向输入输出协议、PPS 输出协议
支持 5V、9V、12V、15V、20V 电压档位输入
支持 5V、9V、12V、15V、20V 电压档位输出
支持 PPS 20mV/Step 输出电压档位
集成硬件的双向标记编解码（BMC）协议
集成对 E-MARK 线缆的识别和支持
集成物理层协议（PHY）
集成硬件 CRC
支持 Hard Reset

4、集成功率控制
集成双向 Buck-Boost 升降压功率 NMOS 驱动
集成 Charge-Pump 控制外置路径 NMOS

5、充电规格
自适应充电电流调节
支持 4.15V、4.20V、4.30V、4.35V、4.40V规格的电池

6、放电规格
支持磷酸铁锂电池 3.65V 电池
支持 2/3/4 节串联电池
输出功率最大 65W
同步开关放电 20V/3.25A 效率达 94%以上
支持线补

7、电量显示
内置 14bit ADC 和电量计
支持 4 颗、2 颗、1 颗 LED 电量显示
支持 188 数码管电量显示
支持电量自学习，电量显示更均匀
支持电池初始容量 PIN 选

8、其他功能
自动检测手机插入和拔出
快充状态指示
支持电池温度检测
智能识别负载，轻载自动进待机
内置照明灯驱动

9、多重保护、高可靠性
输入过压、欠压保护
输出过流、过压、短路保护
电池过充、过放、过流保护
芯片过温保护
充放电电池温度 NTC 保护
ESD 4KV，输入（含 CC、DP、DM 引脚）耐压 30V

10、BOM 极简
内置开关功率 MOS 驱动
单电感实现充电、放电功能

11、封装规格QFN48

应用：
移动电源、便携式储能电源
手机、平板电脑等便携设备
电动工具
