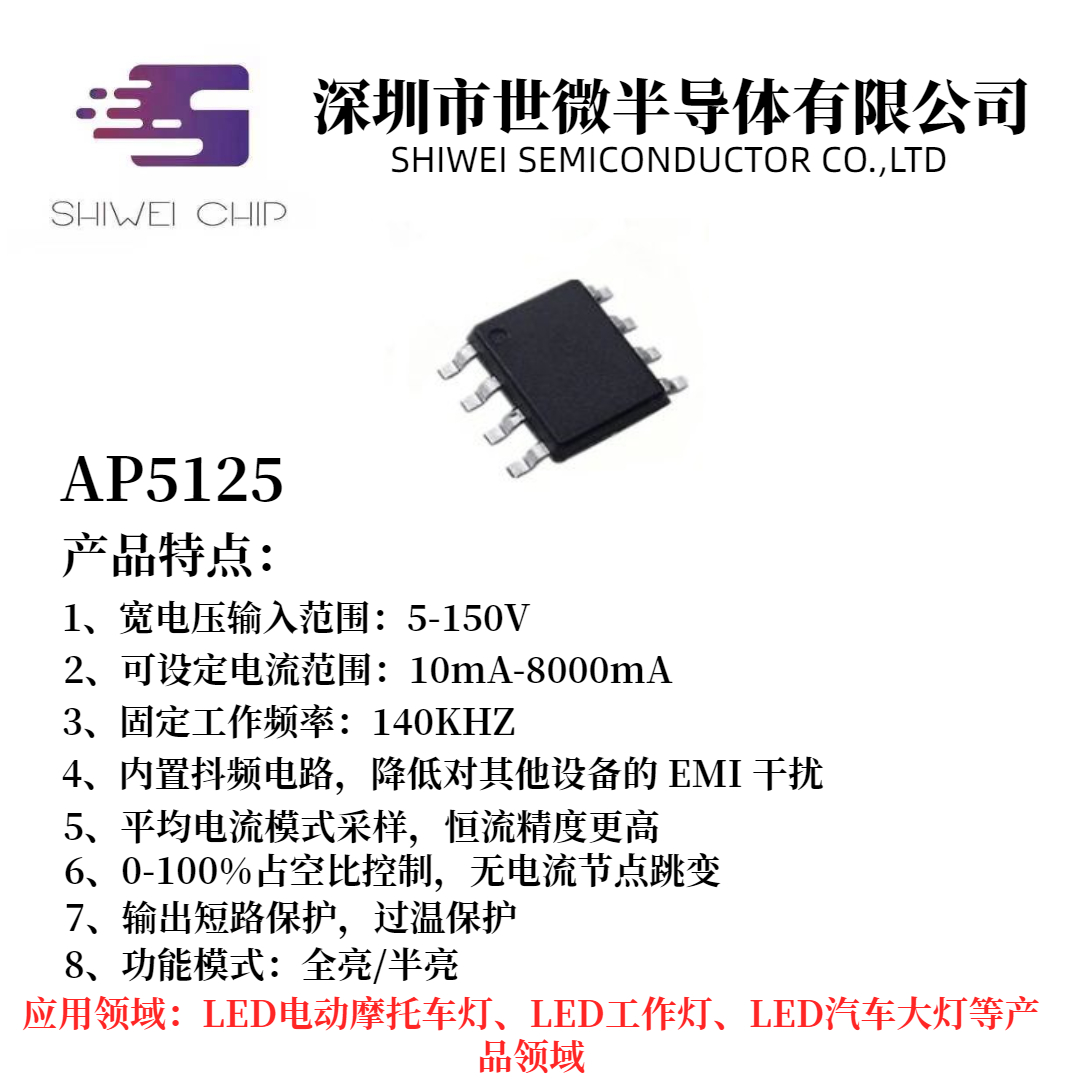

产品描述
AP5125 是一款外围电路简单的 Buck 型平均电
流检测模式的 LED 恒流驱动器，适用于 8-100V 电压
范围的非隔离式大功率恒流 LED 驱动领域。芯片采用
固定频率 140kHz 的 PWM 工作模式， 利用平均电
流检测模式，因此具有优异的负载调整 率特性，高精
度的输出电流特性。
AP5125 芯片集成了高低亮功能，可以通过 MODE
端口 实现高低亮功能切换。在 MODE 引脚悬空或接
地时， 为高亮模式，MODE 引脚接高电平时，为 1/2
电流的低亮模式。
AP5125 芯片内部集成了 VDD 钳位稳压管以及
过温 保护电流等，减小了外围电路元件数量并提高了
系统的可靠性。
特点
◆ 宽输入电压范围：9V～100V
◆ 固定工作频率：140KHZ
◆ 可设定电流范围：10mA～6000mA
◆ 内置抖频电路，降低对其他设备的 EMI 干扰
◆ 平均电流模式采样，恒流精度更高
◆ CS 电压：176mV
◆ 输出短路保护
◆ 过温保护
◆ 功能模式：全亮/半亮
◆ 内置稳压管
◆ SOT23-6 封装
