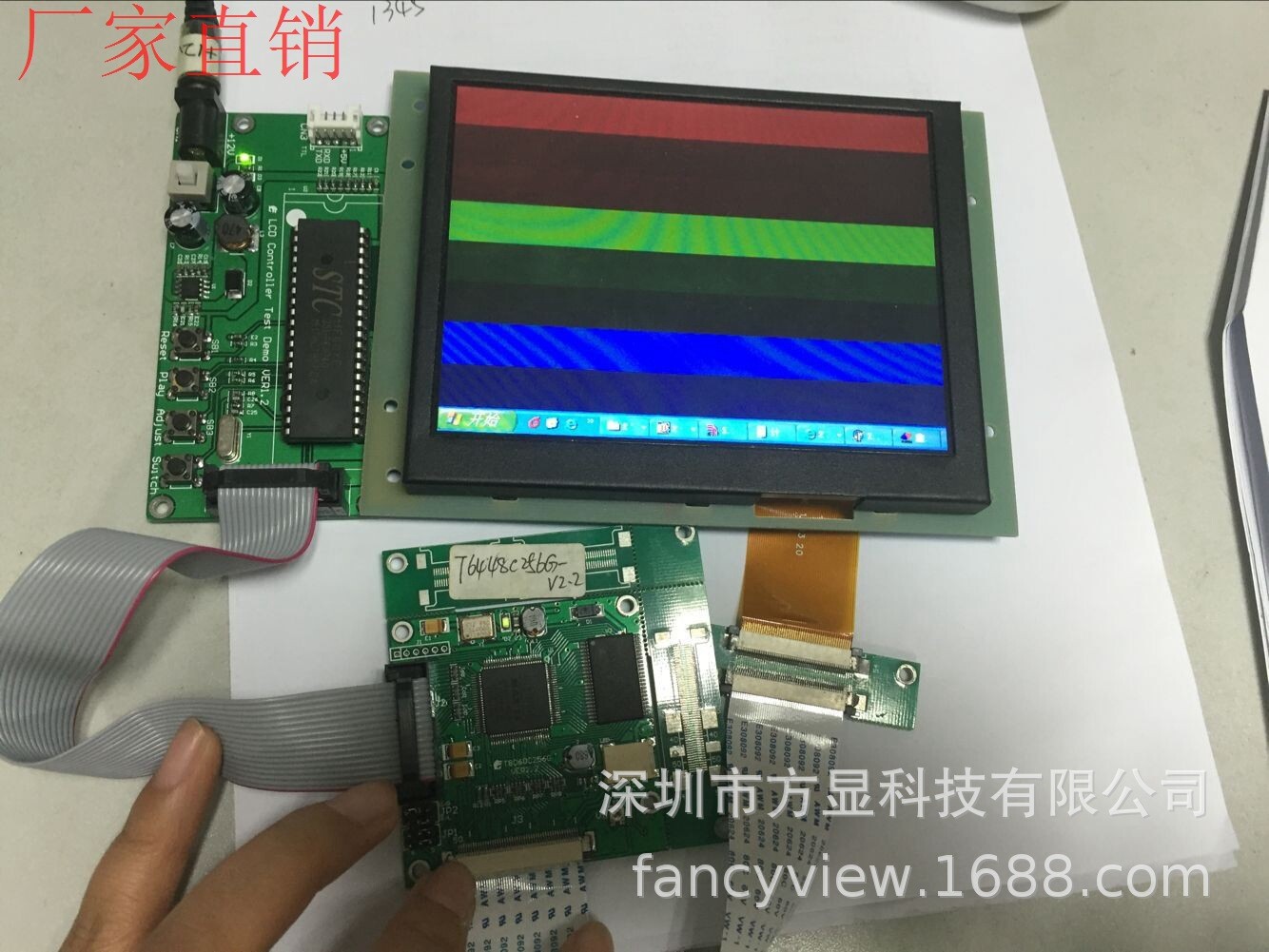

FX系列TFT液晶显示控制器是一款具有8位数据总线或16位数据总线的液晶显示控制器。它能和8/16/32位 MCU 接口。通过几条简单的指令， 用户就能设计出漂亮的人机 界面。
FX-T× × × ×C × × × ×命名方式如下：
FX-T××××Ｃ××××
分辨率说明：3224---320×240(234)
4024---400×240(234)
4824---480×240(234)
6448---640×480
8060---800×600
屏类型颜色值
Color分辨率
TFT
功能：
●支持单点写（适合显示点阵图形）
●支持8点写（适合字符显示）
●支持多点写（适合填充或画水平直线）
●硬件清屏快（清全屏仅需2.5毫秒）
●直接x,y坐标输入，不需转换
●软件BUSY信号，相比硬件BUSY信号，可以节省一根I/0线
情形一单点写时，不能读出BUSY信号，单点写时读出的是显存中的颜色值
情形二8点写时，对于慢速CPU，不需要读BUSY信号，对于快速CPU（如DSP），可以读取BUSY信号或加指令延时
情形三 多点写或硬件清屏时，需要读出BUSY信号，以确定操作是否完成。当然如果不读BUSY
信号，就需要加指令延时。
●列坐标自动加功能，单点写时，列地址自动加1，8点写时列坐标自动加8，多点写时列坐标自动加写的字节数，硬件清屏时，坐标自动移到屏幕末尾。当坐标移到行末时，自动换行。
● 字符透明写功能，适合在点阵图形叠加汉字或西文。

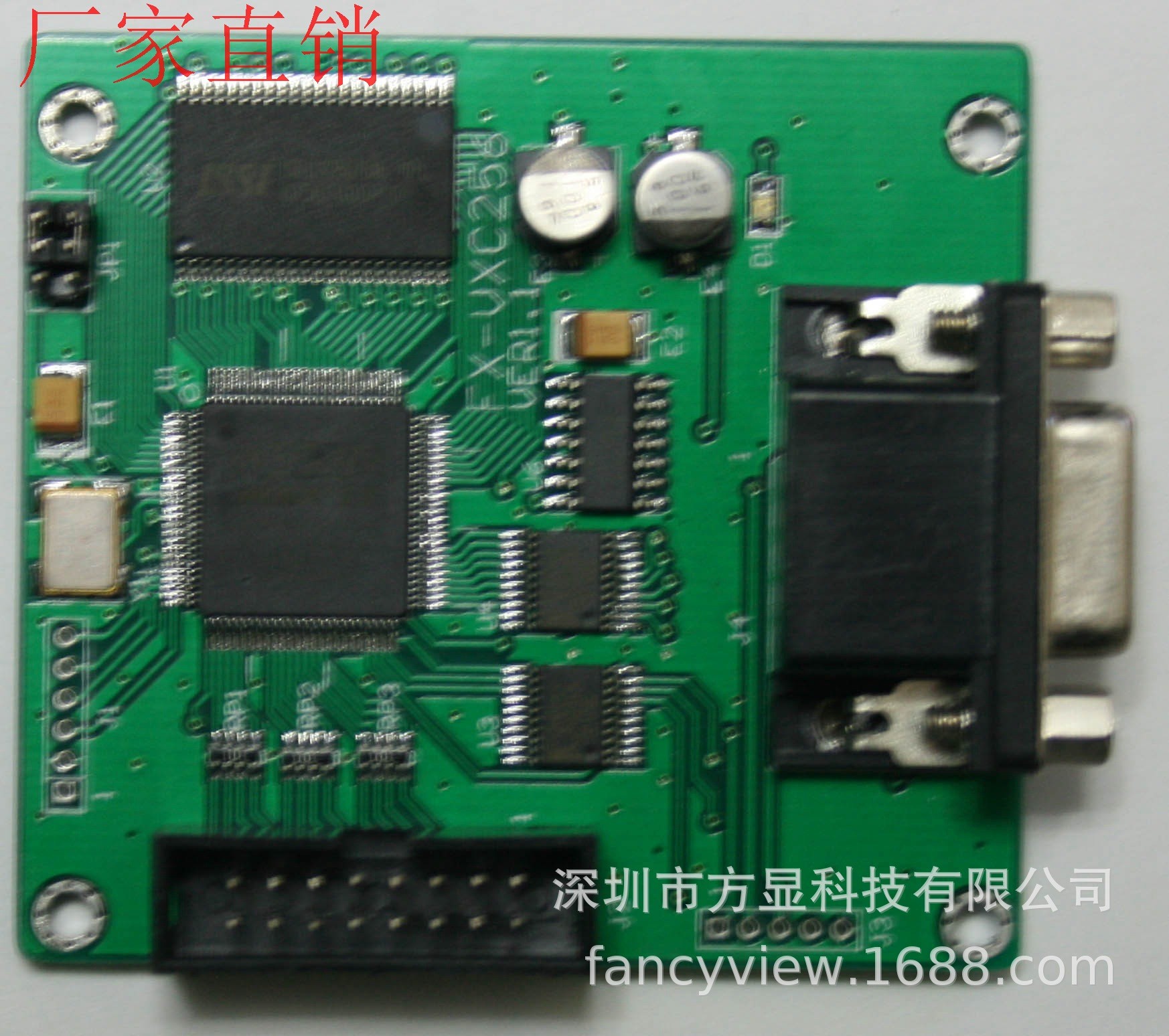

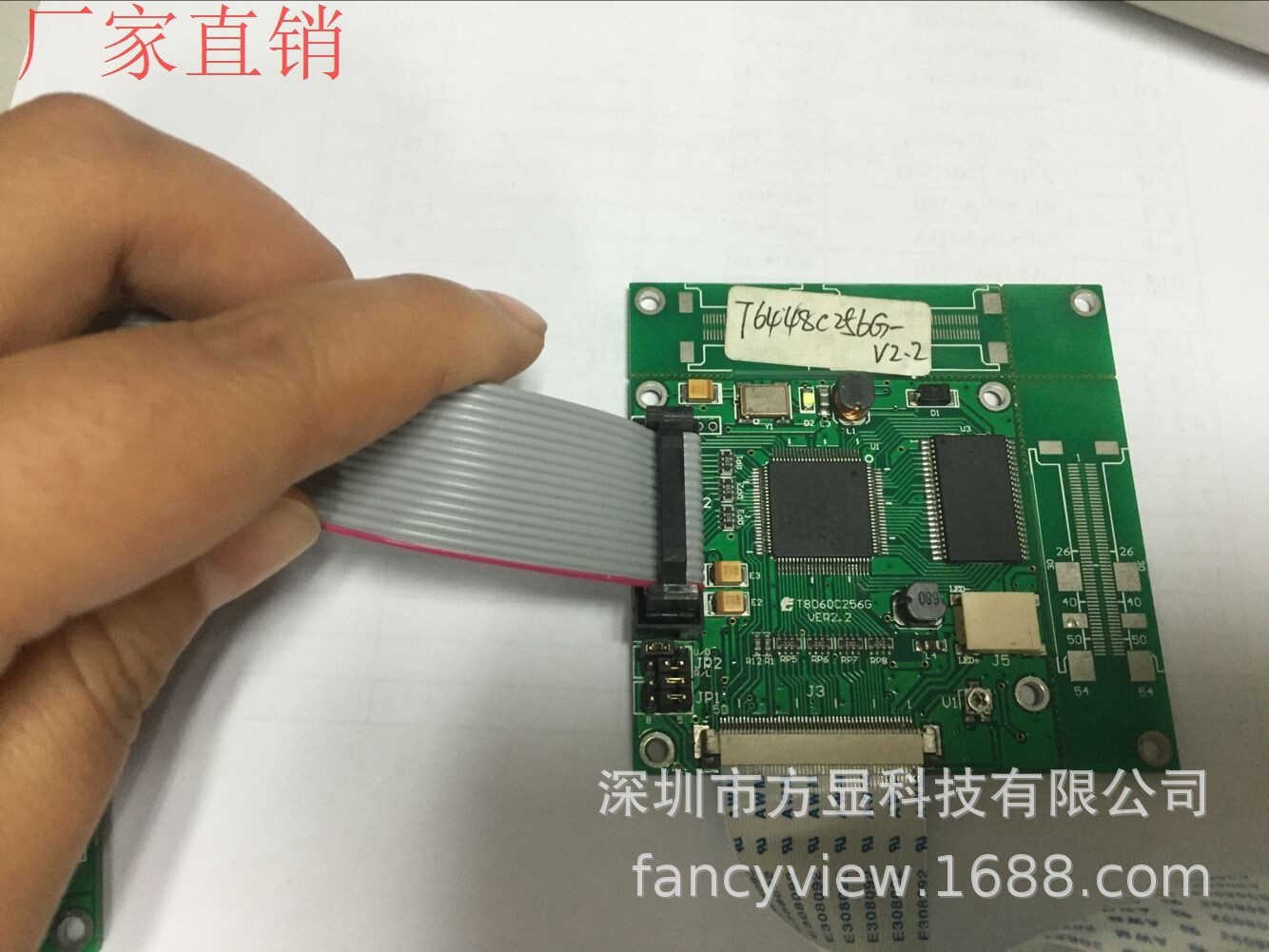

1、控制板外形尺寸：
2、与MPU的接口（J2/J6）引脚定义
|
引脚 |
定义 |
状态 |
功 能 |
|
|
J6 |
J2 |
|||
|
15 |
1 |
GND |
0V |
电源地 |
|
|
2 |
GND |
0V |
电源地 |
|
14 |
3 |
VDD |
5V |
电源 |
|
10 |
4 |
/RD |
输入 |
读,低电平有效 |
|
11 |
5 |
/WR |
输入 |
写,低电平有效 |
|
12 |
6 |
/CS |
输入 |
片选,低电平有效 |
|
9 |
7 |
RS |
输入 |
端口选择1-数据,0-指令 |
|
1 |
8 |
D0 |
三态 |
数据总线(底位) |
|
2 |
9 |
D1 |
三态 |
数据总线 |
|
3 |
10 |
D2 |
三态 |
数据总线 |
|
4 |
11 |
D3 |
三态 |
数据总线 |
|
5 |
12 |
D4 |
三态 |
数据总线 |
|
6 |
13 |
D5 |
三态 |
数据总线 |
|
7 |
14 |
D6 |
三态 |
数据总线 |
|
8 |
15 |
D7 |
三态 |
数据总线(高位) |
|
13 |
16 |
NC |
— |
空 |
显示256色时，每字节显示一个象素，数据格式按RGB332约定如下：D7（R2，红色高
位），D6（R1，红色次高位），D5（R0，红色低位），D4（G2，绿色高位），D3（G1，绿色次高位），
D2（G0，绿色低位），D1（B1，蓝色高位），D1（B0，蓝色低位）
读时序：
/CS
RS
/RD
DATA
|
引脚 |
定义 |
|
1 |
LED+ |
|
2 |
LED- |
4、液晶显示接口（J3）引脚定义
三、FX-T3224C256A应用
MPU通过数据总线和控制信号控制FX系列控制板.如下图所示：
51 MCU FX系列控制板接口J2
（图一）
2、 间接控制方式
间接控制方式是MCU通过对I/O/口实现对FX系列液晶显示控制板的访问控制， 如下图所示：
51MCU/PC并口 FX系列控制板接口J2
（图二）
四．寄存器表
|
CS |
RS |
DATA[7:4] |
DATA[3:0] |
WR |
RD |
功能 |
|
0 |
0 |
X坐标高位 |
0000b |
0 |
1 |
低4位： 选择X坐标低8位寄存器 高4位： 输入X坐标高位字节 |
|
0 |
1 |
X坐标低位字节 |
0 |
1 |
写X坐标的低8位 |
|
|
0 |
1 |
0xB0 |
1 |
0 |
读出控制卡的显示分辨率，无实际意义，可以 做测试用 |
|
|
0 |
0 |
Y坐标高位 |
0001b |
0 |
1 |
低4位： 选择Y坐标低8位寄存器 高4位：输入Y坐标高位字节 |
|
0 |
1 |
Y坐标低位字节 |
0 |
1 |
写Y坐标的低8位 |
|
|
0 |
1 |
00 |
1 |
0 |
返回0表明多点写每次最多256点 |
|
|
0 |
0 |
写模式 |
0010b |
0 |
1 |
低4位： 选择数据通道 高4位： 写模式选择，实际占用三位 （D6,D5,D4） D6D5 D4 0 0 0 ：单点写 0 0 1 ：8点写 1 0 1 ：8点写(透明写) 0 1 0 ：多点写（最多256点） 0 1 1 ：硬件清屏 |
|
0 |
1 |
写入颜色值 |
0 |
1 |
写显示数据 |
|
|
0 |
1 |
读回颜色值 |
1 |
0 |
读回点的颜色 |
|
|
0 |
0 |
XXXXb |
0011b |
0 |
1 |
保留 |
|
0 |
1 |
|
0 |
1 |
保留 |
|
|
0 |
0 |
XXXXb |
0100b |
0 |
1 |
保留 |
|
0 |
1 |
|
0 |
1 |
保留 |
|
|
0 |
0 |
|
0101b |
0 |
1 |
保留 |
|
0 |
1 |
背光亮度 |
0 |
1 |
保留 |
|
|
0 |
0 |
|
0110b |
0 |
1 |
选择前景色寄存器 |
|
0 |
1 |
前景色 |
0 |
1 |
写入前景色，8点，多点写用 |
|
|
0 |
0 |
|
0111b |
0 |
1 |
选择背景色寄存器 |
|
0 |
1 |
背景色 |
0 |
1 |
写入背景色，8点，硬件清屏用 |
|
|
0 |
0 |
XXXXb |
1000b |
0 |
1 |
选择屏幕上移寄存器 |
|
0 |
1 |
屏幕上移x行 |
0 |
1 |
低3位有效， 屏幕上移x行， 有些厂家的屏 可能会存在上下位移的情况，用这个寄存器可以调整 |
|
|
0 |
0 |
XXXXb |
1001b |
0 |
1 |
选择屏幕下移寄存器 |
|
0 |
1 |
屏幕下移x行 |
0 |
1 |
低3位有效， 屏幕下移x行， 有些厂家的屏 可能会存在上下位移的情况，用这个寄存器可 |
|
