产品详情
技术参数
智能VGA控制板是一款可用单片机控制的VGA驱动板，分辨率可选 800×600 或 1024×
768像素（选购时预定），分辨率 800×600 时刷新率为 70 赫兹，分辨率 1024×768 时
刷新率为60 赫兹。视频输出采用标准VGA接口，可与任何具备VGA接口的显示设备连
接。 特征描述
智能VGA控制板具有标准的VGA输出接口可直接驱动12寸以上的LCD或CRT显示器，分辩率为1024*768或800*600, 64K色。即通过VTer_VGA便可以轻松地用单片机点亮大尺寸的LCD或CRT显示器了。 智能控制板可大大减轻开发人员的负担和提高开发效率。专心于产品的应用开发，避免重复性劳动。
图纸
使用说明
1. 在的X轴，Y轴位置显示6×13 / 8×16 /12×24 / 16×32 / 24×48 / 32×64像
素的英文字符以及16×16/32×32像素的中文字符，内置有中英文字库。
2. 在的X轴，Y轴位置绘制直线，圆或椭圆。
3. 实时监控数据采集（例如A/D转换），以波形的形式显示。
4. 显示预置的图片，支持BMP和JPG两种格式(（图片预存在WQ_VGA的Flash中）。
5. 在位置绘制长宽的矩形。
6. 可选的四线电阻式触摸屏、声波触摸屏驱动或鼠标驱动功能。
7. 自动显示实时时钟（可关闭，可位置和时钟显示格式）。
8. 所有的功能均可通过单片机的并行口或RS232串行口发送简单的指令完成。
9. 附送的仿真软件可实时地观察各种显示效果，可取得各条指令格式和参数。仿真
软件的另一大功能是下载用PC机编辑好的图片到智能显示终端。
包装清单
防护静电精装
用途/应用领域
适配各尺寸CRT、液晶显示器、液晶电视

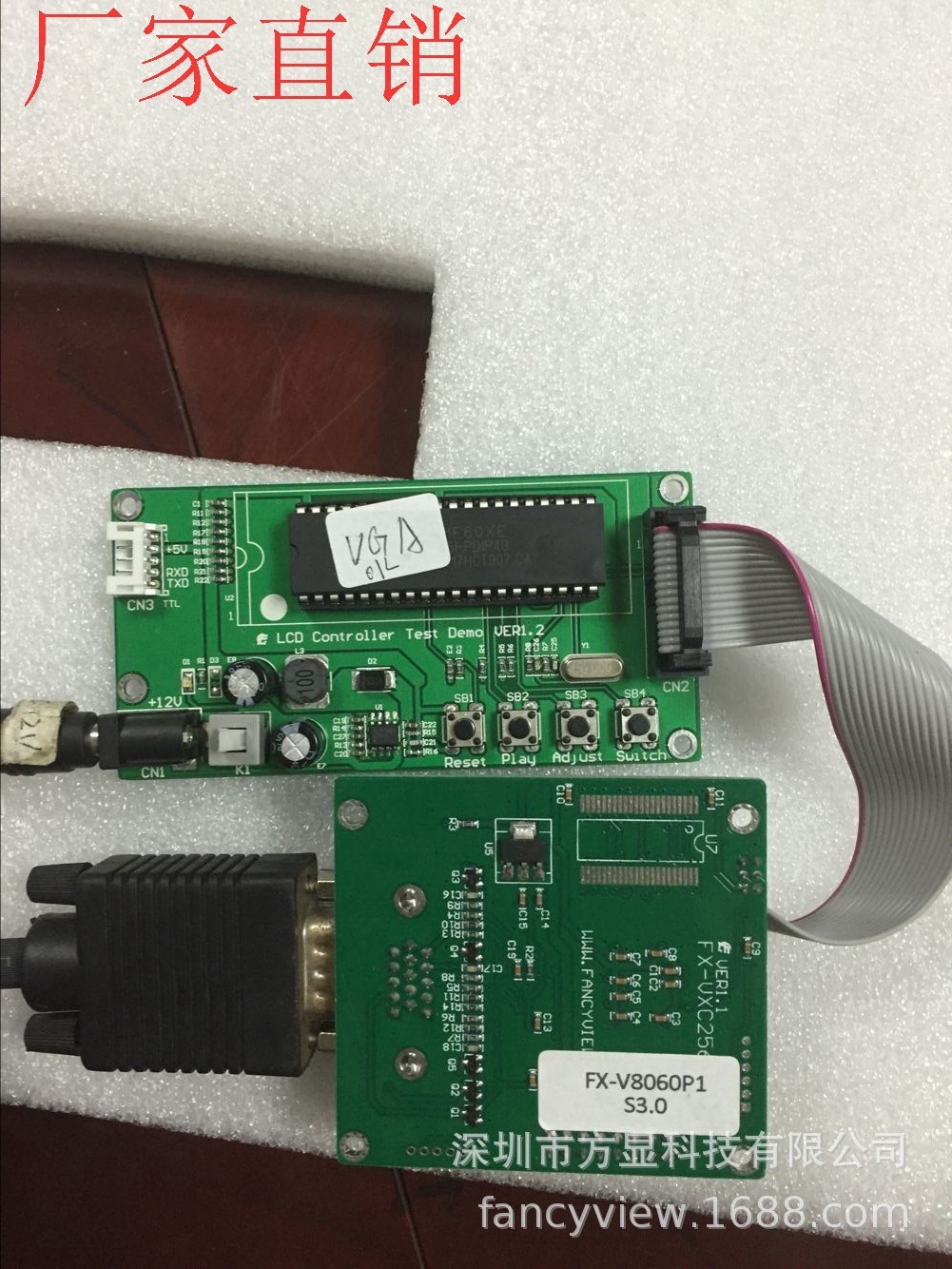

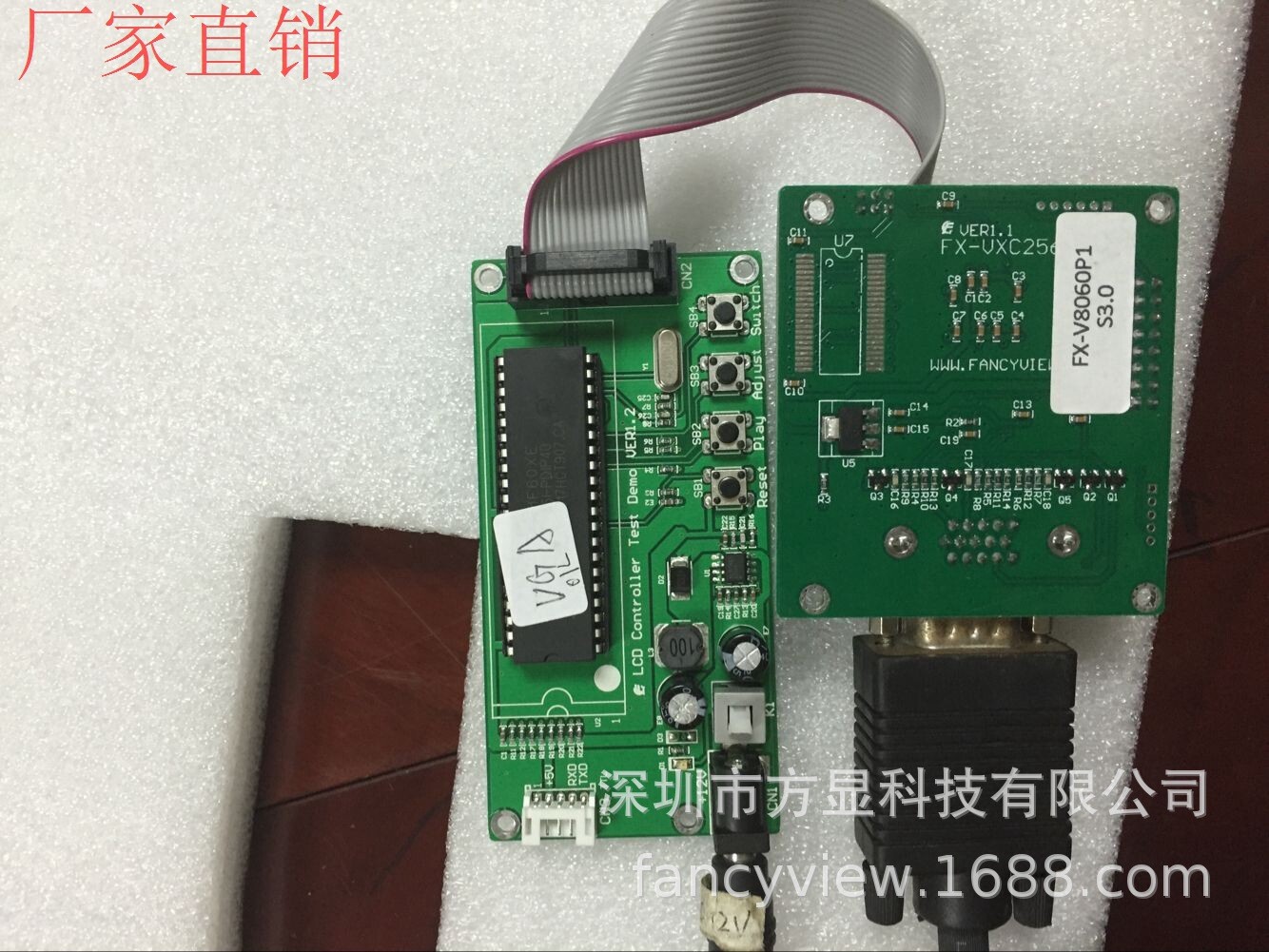

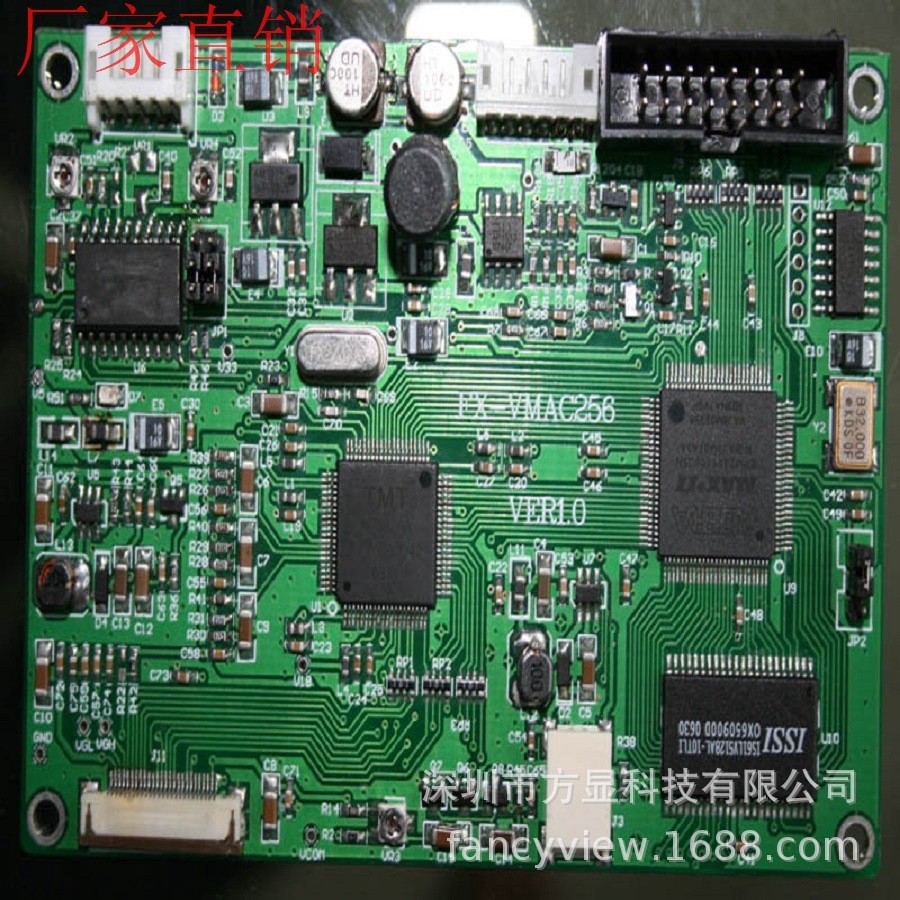

产品图片
