AT070TN94 基本参数制造商(Productor)产品型号(MODEL)屏尺寸(Size)分辨率(Resolution)分辨率简称(Resolution Name)显示比例(Display scale)像素排列(Pixel Arrangement)点距(Pixel Pitch)产品组成(Panel ComPOSTTTION)面板类型(Technology)主要用途(Applications)显著特征(Panel Features)AT070TN94光电参数显示模式(Display mode)亮度(Luminance)对比度(Contrast Ratio)颜色(Color)色彩饱和度(Color Saturation)响应时间(Response)可视角度(Viewing Angle)视角(The Best View)白场色度(White Field Chroma)白场变动(White Field Dynamic)反转扫描(Reverse Scan)信号类型大类(The kind of Singnal)接口类型(Interface)信号接口定义(Singnal Interface Definition)驱屏电压(Drive-screen voltage)面板输入电流(Input Current)信号接口类型(Kind of Singnal Interface)信号接口品牌(Brand of Singnal Interface)信号接口脚距(Pitch of Singnal Interface)信号接口数量(Quantity of Singnal Interface)信号接口脚数(Pin of Singnal Interface)AT070TN94结构参数工作温度(Operation Temperature)存储温度(Storage Temperature)表面处理(Surface Technology)显示区域(Active Area)可视区域(Display Area)外形尺寸(Outline)触摸屏(Touch Panel)灯管位置(Lamp POSTTTION)背光类型(Backlight)灯管数量(Lamp Number)灯管形状(Lamp Shape)背光寿命(Life Time of Lamp)单一灯管电压(Voltage of Lamp)单一灯管电流(Current of Lamp)内置灯管驱动器(Driver of Backlight)背光接口类型(Kind of Backlight Interface)背光接口品牌(Brand of Backlight Interface)背光接口数量(Quantity of Backlight Interface)背光接口脚距(Pitch of Backlight Interface)背光接口定义(Backlight Interface Define )AT070TN94包装及生产状态每箱数量(Quantity Per Box)包装箱尺寸(Size of the Box)包装箱毛重(G.W. of the Box)开始量产时间(Date Begin Producing)当前生产状态(Production Status)
| 群创/Innolux |
| AT070TN94 |
| 7.0" |
| 800×480 |
| WVGA |
| 16:9 |
| RGB垂直条状 |
| 0.0642×0.1790 mm |
| 液晶屏, |
| a-Si TFT-LCD |
| 【便携式DVD】, 【车载显示】, |
| 【灰阶可选】, 【白光LED】, 【翻转显示】, 【雾面】, 【宽温】, |
| TN，常白显示，透射式 |
| 400 nits |
| 500:1 |
| 262K/16.7M |
| 50%NTSC(CIE1931) |
| 10/15 (Tr/Td) ms |
| 50/70/70/70(上/下/左/右) |
| 6 o'clock |
| X:0.310; Y:0.330 |
| 1.33 (9 points) |
| 翻转 (水平/垂直) |
| Parallel |
| Parallel |
| DRGB-50P1C8B-115A |
| 3.3/10.4/16.0/-7.0V (VCC/AVDD/AVDD/VGL) |
| 4/2/0.2/0.2mA (ICC/IAVDD/IGH/IGL) |
| 包含在屏信号接口中 |
| FPC |
| 0.5 mm |
|
1 pcs |
| 50 pins |
| -30 °C ~ 85 °C |
| -30°C ~ 85°C |
| 雾面 |
| 154.08×85.92 mm |
| 156.7×89.1 |
| 164.90× 100.00×5.70 mm |
| 无 |
| 侧入式光源 |
| WLED |
| 3S9P pcs |
| 阵列 |
| 20K Hours |
| 9.3V |
| 180mA |
| 无 |
| 包含在屏信号接口中 |
| Includedinsignalinterface |
| 1 pcs |
| 0.5 mm mm |
| DRGB-50P1C8B-115A |
| 50 pcs |
| 530×355×255 mm (长×宽×高) |
| 10.682 Kg |
| 2009/12/2 |
| 未知 |

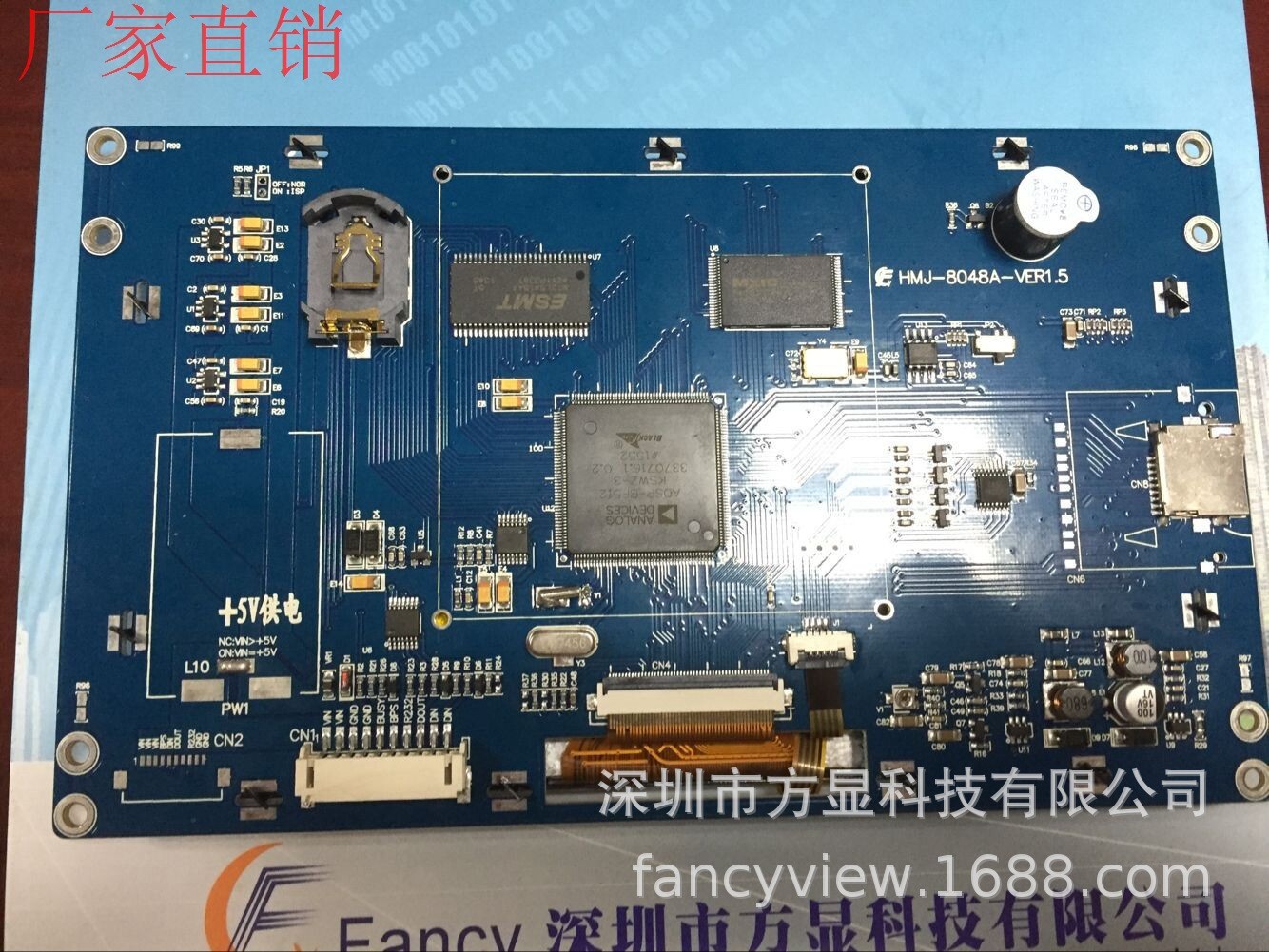

7寸TFT智能屏MCU只需具有串口，即可连接、控制此类彩屏模块，支持RS232、RS485、USART(3.3V TTL)接口,串口波特率可调1200bps-115200bps。
支持USB下载图片，方便快捷。可带标准字库并支持用户自设字库。可扩展2Gbit或者4Gbit Flash，实现RTC实时时钟，支持宽电压输入VDD (5V–40V)，内建4线触摸屏控制器，支持PWM背光调节等功能。
型号: CJS07001（标准7寸）
显示模式/级别：TFT模组/工业类
显示内容（点阵数）：800×3(RGB)×480
外形尺寸/mm（L×W×H）:190×112×18
视域尺寸/mm：154.9×93.9
安装尺寸：180×102mm
外形铁框尺寸：166×105mm
控制器：专用IC
可视角度L/R/U/D:70°/70°/50°/70°
工作温度：-20℃——+70℃
存储温度：-30℃——+80℃
屏比例：16:9
色彩深度：65K色真彩
背光类型：LED背光
亮度/寿命：300cd/50%的亮度20000-30000小时
支持宽电压输入VDD:5V——40V
支持RTC实时时钟
支持内建4线触摸屏控制器
支持USB图片下载
支持多页显存
支持2Gbit或者4Gbit Flash
支持PWM背光调节
所以产品均可含有以下相关功能：
接口方式可选：（并口、串口、USB）。
显示屏亮度可软件调节。
显示效果可选：高清屏。
可选择带触摸屏（含TP驱动）或不带。
工作电压可选：3.3V/5.0V——40V。
存储空间可扩展（扩展到32GB）。
可带多种字库（ASCLL、GBK、GB2312）。
均可根据要求定制特殊功能及软件开发。
均可根据要求开发上位机软件。
产品均可基于图形界面操作。-
