欢迎大量批发深圳方显科技各规格HMJ串口屏
联系人：肖小姐 0755-86235580
技术参数
供电电源：DC 7V -28V/ 500mA，纹波不超过100mVp-p；
工作电流（供电电压为DC 7V）：300mA（背光开）
通信接口：3线制（DIN/DOUT/GND）RS232串行接口，波特率115200bps；
背光方式：LED背光；
显示颜色：16位（65K）色；
LCD类型：TFT LCD,分辨率320*240、480*272、800*480、640*480、800*600、1024*768
触摸屏类型：四/五线电阻式触摸屏；
用户可配置FLASH空间：128MB；
工作温度范围：-20℃～70℃
点击输入名称
特征描述

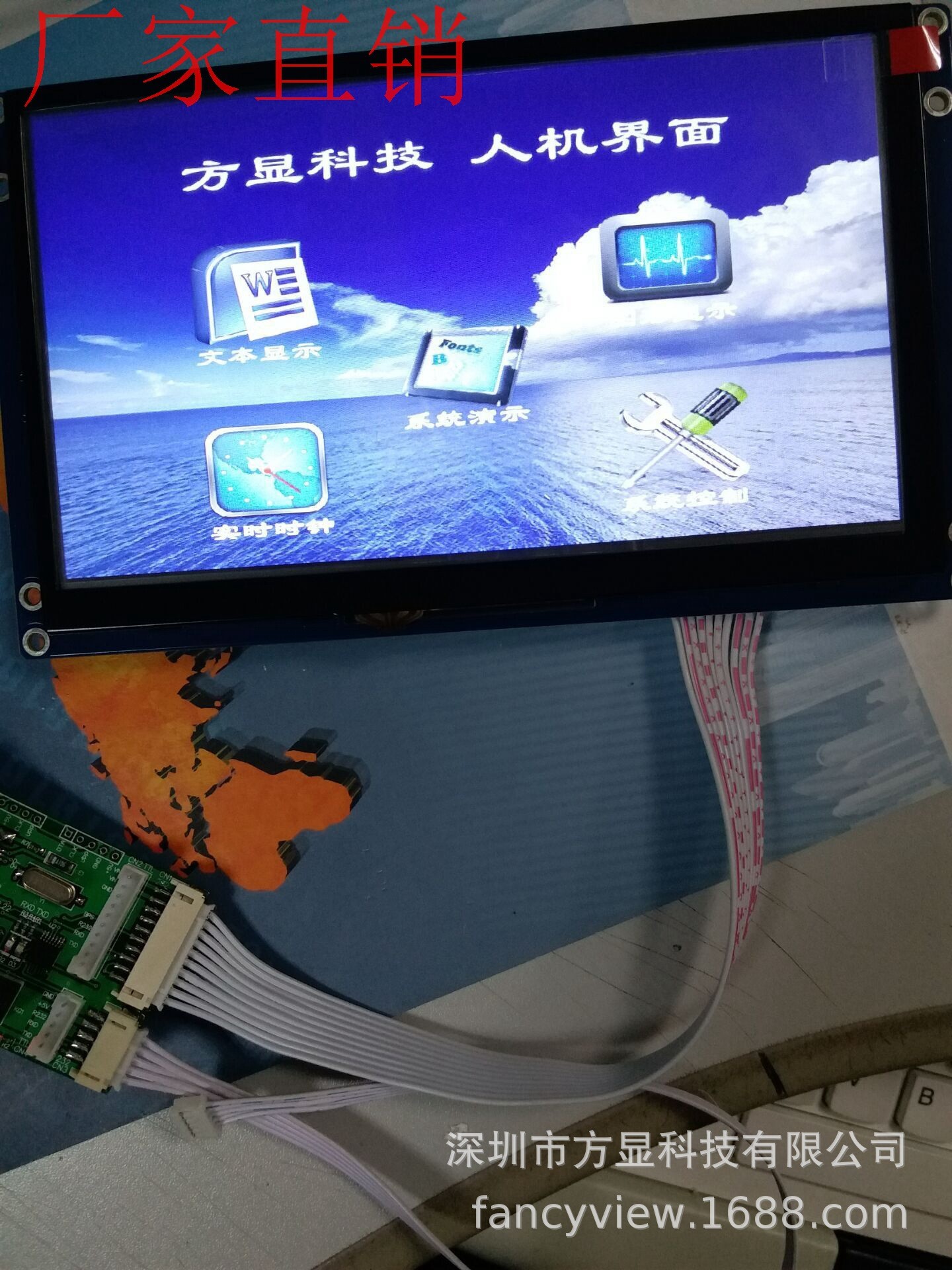

FX-HMI和LCD控制系列TFT LCD产品取代传统的数码管、LED的显示。广泛用于医疗、电力仪表、电梯、数控机床、汽车电子、工程机械、电子菜单、消费类电子等行业。客户定制OEM/ODM服务。
TFT虽然显示效果，具有16位、24位等，但是控制时序相对复杂，工业上应用的8位、16位或者是32位MCU也无法之直接操作真彩色TFT。FX-HMI智能显示终端产品涵盖3.5-12.1寸TFT应用，具有低成本、高性能及高可靠性等特点，该智能显示终端给MCU提供了容易操作的串行数据接口，为8位、16位及32位MCU的TFT驱动设计提供了良好的解决方案。此产品的目标是用户10几分钟就能设计出自己的人机界面，精简GUI指令，无需学习新的开发语言。
1.2终端性能
支持给类点阵ASCII字库、汉字字库GB2312和GBK字库；
支持扩展字库，可自己定义字库；
支持图片下载（最多支持100张800×600图片）、字库下载；
支持图片自动播放功能、预置配置文件自动配置按键功能；
RS232接口，波特率从1200～115200可设；
支持高速串口，可以直接接到PC机的USB口，波特率高达921600；
支持触摸屏操作；
支持快速画点、线、圆、椭圆、矩形及多边形等基本绘图操作；
支持快速矩形区域、圆域、椭圆域填充操作；
支持快速频谱、折线绘制；
支持光标、鼠标显示；
支持键控背光操作，背光自动关闭时间可通过指令设置；
支持指令批处理功能；
支持截图显示，支持透明色设置；
支持图标功能显示、实时时钟显示；
支持拼音输入法；
可选配SD卡、扩充矩阵键盘、VGA输出
