人机界面”（Human Machine Interface）是一种提供操作者与自动化设备沟通的数字产品。人机界面提供多样化的通讯端口方便于与各式各样的设备作通讯，触碰式面板可让操作者直觉的进行参数设定，液晶屏幕则可呈现给操作者机台设备的各项监控数据。此外弹性的编辑软件可让设计人员依照不同应用的需求情境，编辑所需要的呈现画面。

 1、尺寸规格从3.5″4.3″、5.6″、7″、8″到10.1″、10.4“、12“、15“。

 2、256色TFT，分辨率可达1024x600像素

 3、超大程序容量，可达82M

 4、造型时尚现代化，内置高质感MP3/WAV/MIDI音效功能

 5、提供标准型和网络型机型，分别整合SD卡、Ethernet接口、满足用户的不同需求

 6、支持USB上下载，可连接打印机和U盘

 7、具有宏指令精灵，使宏指令使用更方便

<硬件配置>

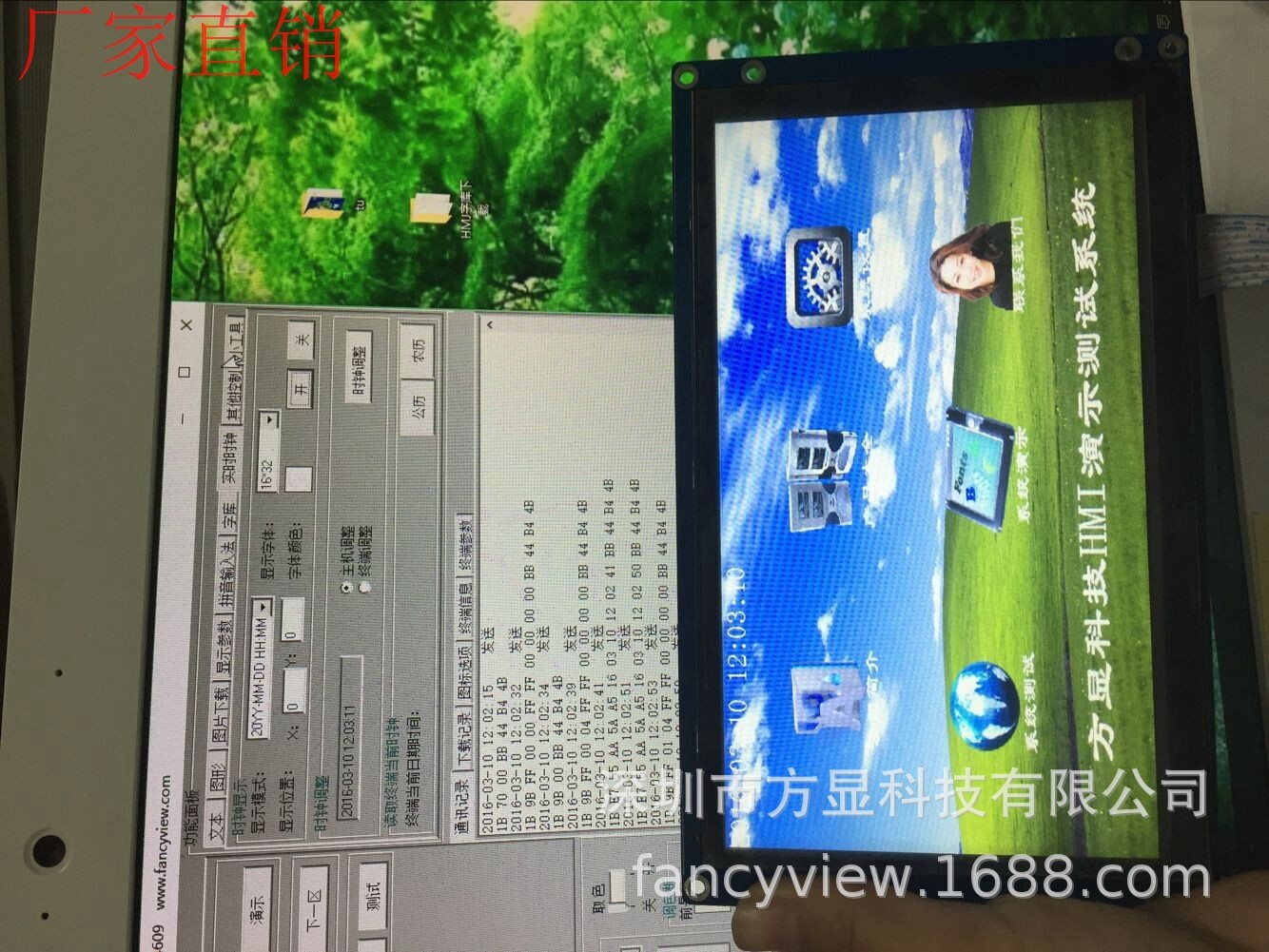

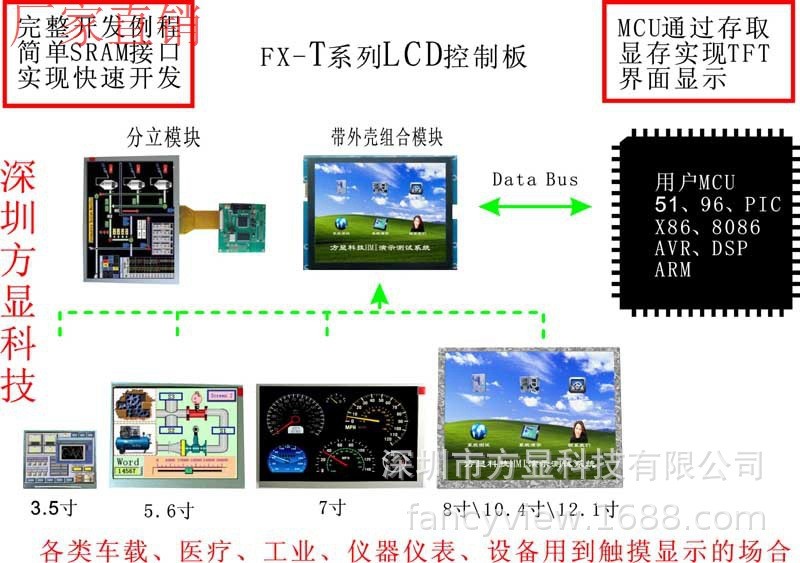

这是我们公司的一款x寸HMI（我们也称之为串口型LCD模组或智能显示终端）。它采用异步、全双工串口通讯。接口非常简单，波特率从1200～115200可设，另外还有一个高速串口，可以直接接到PC机的USB口，波特率高达921600。7-28伏的宽电压输入极大方便了用户对电源的选择。为了适应工业控制对可靠性的要求，我们的触摸功能支持4线、5线电阻触摸屏。精确到像素点的点击让你不必考虑按钮的设计大小。标准PS2鼠标的支持适合恶劣环境下不适合使用触摸屏场合。支持8X8矩阵键盘，让你随心所欲的扩充自己的键盘，SD卡的支持大大方便了参数的保存和读取。

<主要功能>

我们的HMI/HMJ功能非常强大，利用它可以制作出媲美WINOOWS的人机界面。它的主要功能有：文本显示、图形显示、全屏位图和图标的显示，拼音输入法及支持触控界面的自动切换等功能。文本显示支持标准字库显示和扩展字库显示。标准字库显示支持常用点阵的

ASCII，GB2312和GBK字库的显示。扩展的文本显示可以让你随心所欲的设计自己所需要的文字及文字属性。标准字库显示不能实现的功能，利用扩展字库显示都能完成。图形显示功能也非常强大，除了支持画点、画线、画圆、椭圆、矩形外还支持各种图形的填充，反色

以及位图的显示，还可以显示任意大小的图标。满足你界面设计所需要的一切。超大容量flash的支持，可储存多个字库和多幅全屏图片或多个图标，完全能满足你设计复杂界面所需要的位图和图标的数量。实时时钟的支持让你的单片机轻松实现公历/农历的显示。拼音输入法让你的单片机实现文本编辑和输入变得如此简单。触控界面的自动执行大大简化了单片机处理界面的代码量，让你的单片机专注去做自己的事情。

<行业应用>

我们的HMI广泛应用于工业控制、仪器仪表、医疗、各种机器设备的电控系统等一系列能够用到显示和触摸的行业。

<开发支持>

为了简化用户的开发，我们配备了齐全的开发工具，包括HMI调试助手、触控界面制作、串口调试助手、ASCII码及汉字内码转换器一系列的配套工具。另一方面方显科技HMI资料上完整的代码示例，对您的开发更是如虎添翼。大大降低了您的开发难度缩短了开发时间和二次开发的代码量，同时您还可以配套平时常用的一些软件比如Buttonshop、Photoshop、光影魔术手等让您在开发界面的时候更是简单方便。产品的安全历来都是一个令人的问题，我们为了解决这个问题，在每一块HMI上都设置了全球唯一的ID号。我们的AES加密同时配合你的应用程序的加密让你的产品安全性大大提高。

关键字：

触摸屏HMI、智能显示终端、串口液晶显示器、TFT液晶、

单片机MCU、DSP、ARM、嵌入式HMI系统、医疗、仪器仪表

智能串口显示终端、TFT LCD串口显示驱动、串口人机界面、8寸智能人机界面
