FX-TK04U-VER3.1
FX-TK04U-V3.1 USB 触摸屏控制器
TK04U-V3.1 规格书说明包含: ? 电气特性 l ? 使用环境
? 外观尺寸
电气特性
电源
? 电压+5 Vdc (+4.4 to +5.25 Vdc)
? 电流 100 mA, +5 Vdc 功耗 0.2 W.
? 供电电源最小供电电流 300 mA.
? 供电电源纹波和噪声频率低于 1MHZ，峰峰值要求小于 100 mV (p-p) , 频率高于 1MHZ,
峰峰值要求小于 50 mV (p-p) .
接口
? 支持 USB 通讯. ? USB
o 兼容 USB 1.1, USB2.0 全速设备. o 支持挂起和远程唤醒
操作模式
? 桌面
? 划线
? 按键
响应时间
? 240pps
串形通信协议
? UTCP : 默认 USB,l ? MTTM : MT410TM/510TM
? EloTM : SmartSetTM
可靠度
? 可靠接地，环境温度 25 度下测试 MTBF 大于 300,000 小时
FX-TK04U-VER3.1

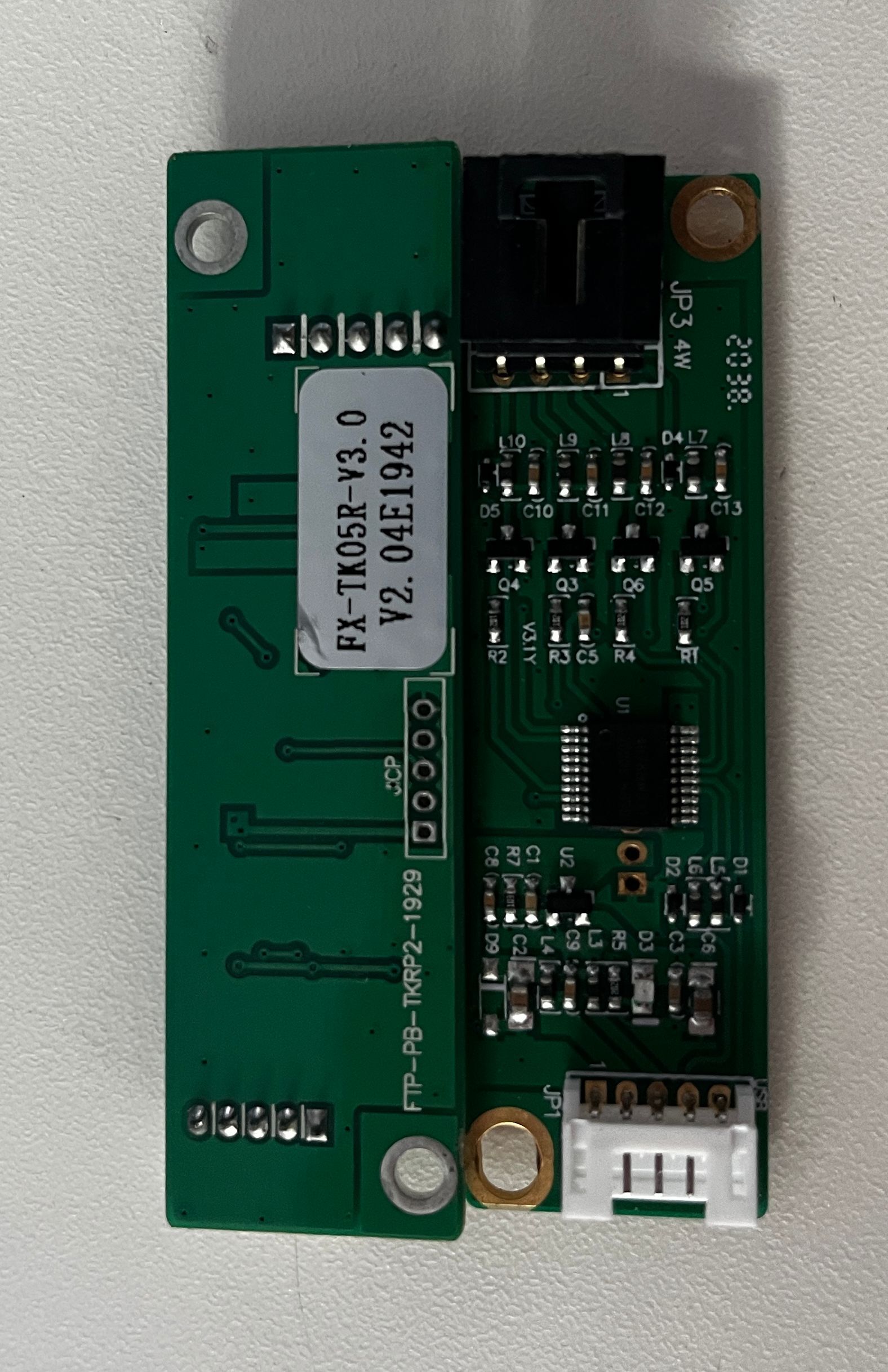

连接接口定义
USB 连接器, JP1, 2mm 引脚间距连接器.
串行通讯口 JP1 定义
JP1
USB 接口
名称
JP1 pin 功能
GND
1
信号地
Power (V5IN)
2
+5V USB 电源
GND
3
信号地
D+
4
USB 总线信号
D-
5
USB 总线信号
触摸屏连接器, JP3(JP4) ：2.54mm 引脚间距连接器
4 线电阻触摸屏连接器 JP3 定义
名 称
JP3 pin
(JP4)
功能
Y+
1
4 线电阻触摸屏 Y+
X+
2
4 线电阻触摸屏 X+
Y-
3
4 线电阻触摸屏 Y-
X-
4
4 线电阻触摸屏 X-
|
