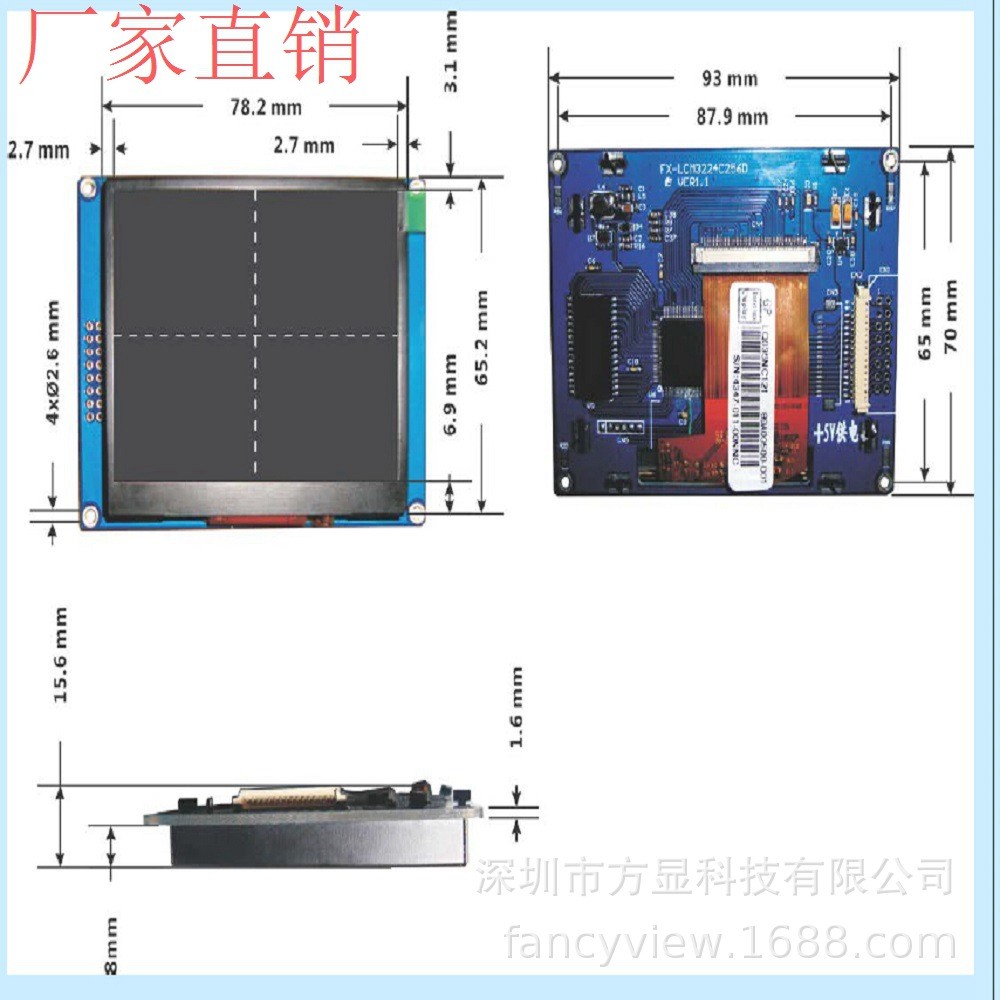

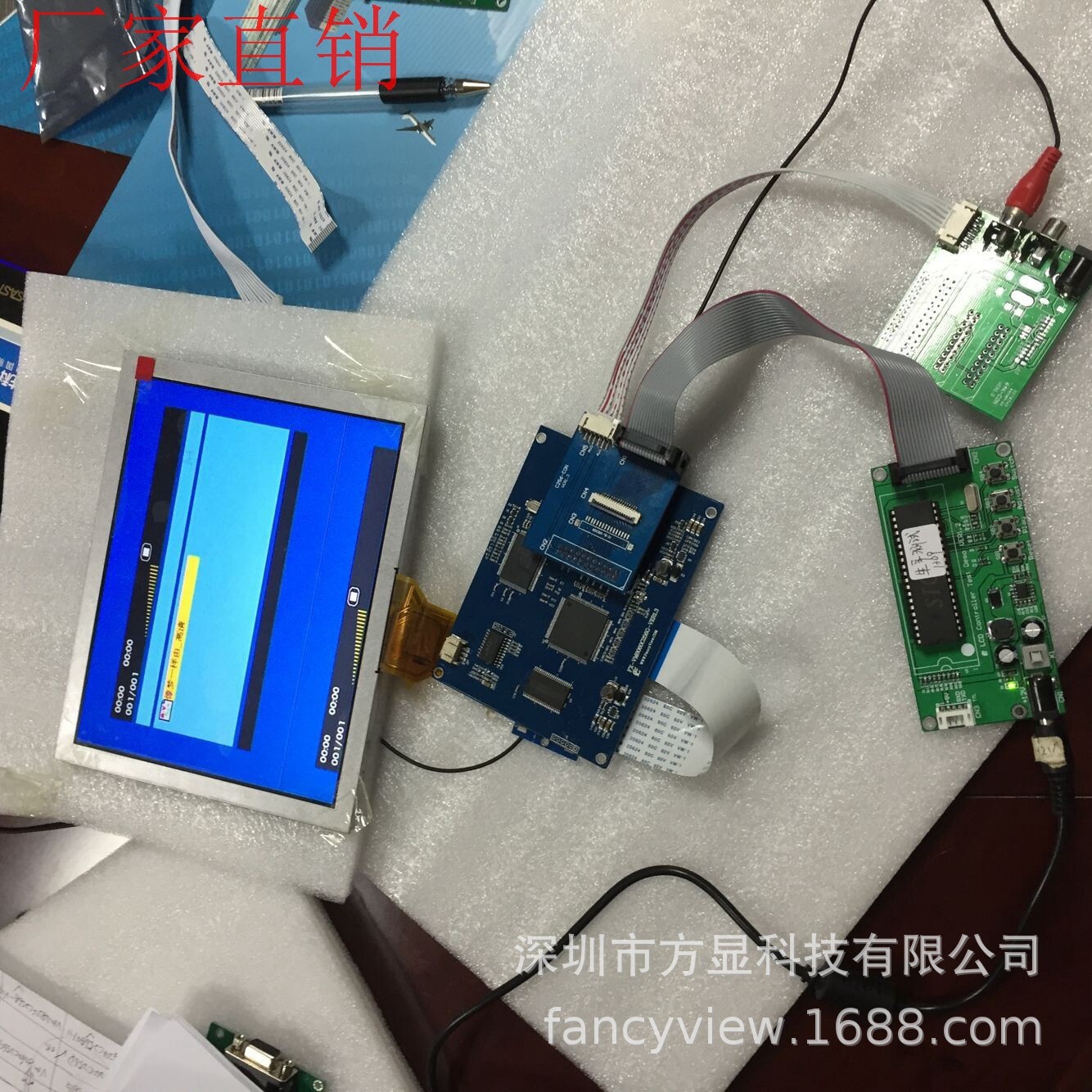

通讯(TTL)/电源接口（CN1/CN2/CN3）
CN2
CN1
引脚
名称
编 号
引脚
类型
说 明
CN2/CN3 CN1
+5V
1
1,2,3
P
+5V 供电电源输入
DIN
2,3
4,5
I
串口输入(TTL 电平)
DOUT
4,5
6,7
O
串口输出(TTL 电平) [6][7]
GND
6
8,9,10
P
公共地
I:INPUT，O:OUTPUT，P:POWER
注[５]： 1.CN2 采用 6 Pin 2.0mm 间距插座，插座类别：Molex 553251060；
CN1 采用 10 Pin 1.0mm 间距 FPC 座.
CN3 采用 6 Pin 2.54mm 间距插座
2.信号方向相对 HMI 定义，“
I”指信号由用户系统传输给 HMI 接收；
3.相同定义的管脚在 HMI 内部已经连接到一起。
注[6]： 1.串口模式: 全双工异步串口（UART），8N1 模式 （1 个起始位，1 个停止位，8 个数据位，
没有校验位），波特率 1200-115200bps ，可以软件设置不同波特率，且掉电不丢失。
波特率
（bps）
1200 2400 4800 9600 19200 38600 57600 115200（默认）
Bode_Set 0x00 0x01 0x02 0x03 0x04
0x05
0x06
0x07
注[7]：通过通讯口 CN1/CN2/CN3 可以实现高速串口，其波特率均可达 115200b/s
|
