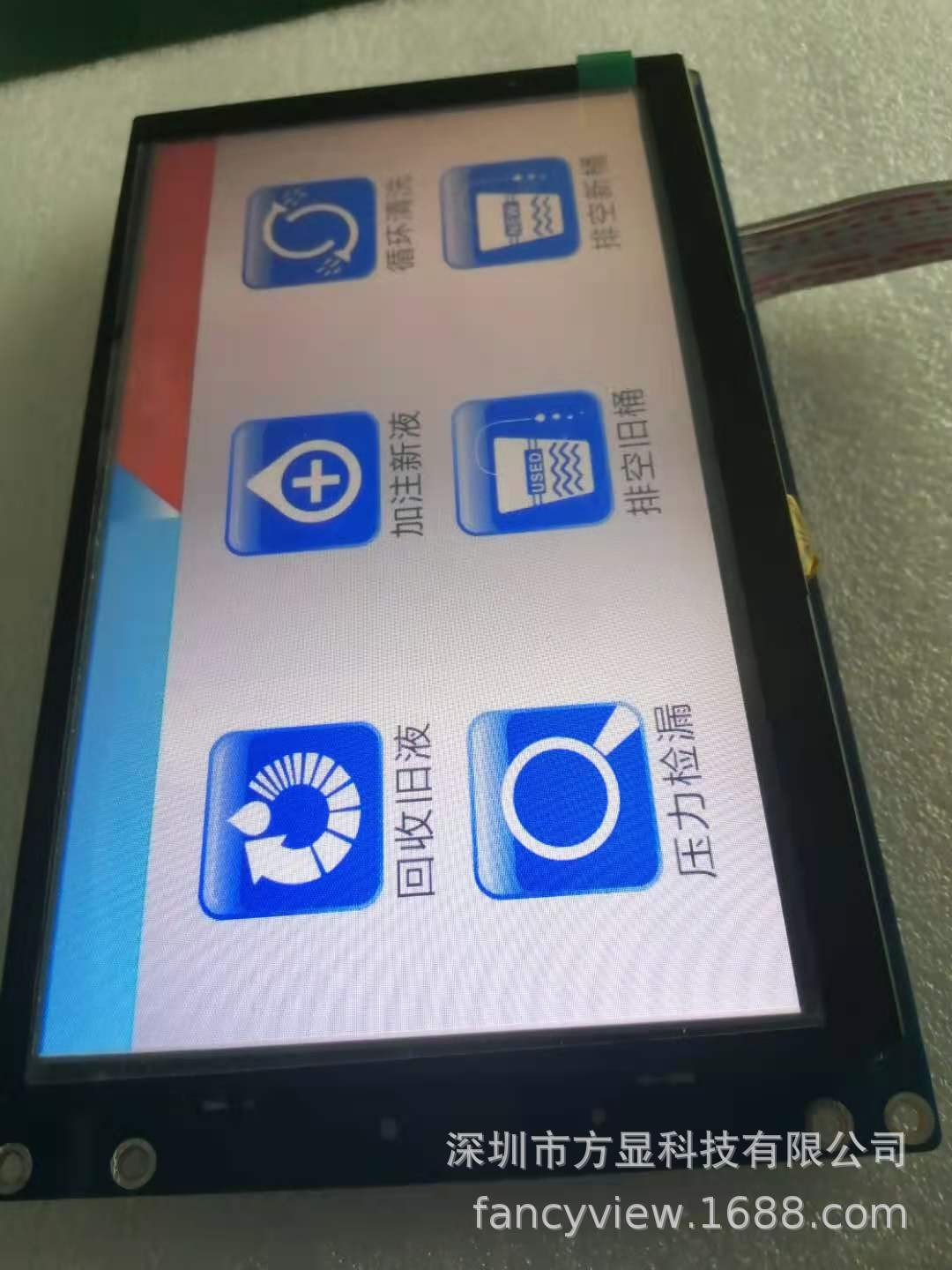

7.0″,1024×600 图形点阵,F100 内核,16bit TFT HMI
发布日期：2020-10-13 2 / 17
智能显示终端
满足多种不同需求的智能显示产品
第一章、智能显示终端命名规则
智能显示终端命名规则 例子：FX-HMJ1060M070C-1NT
对
照
分
析
HMJ
FX HMI-J。
10
横向分辨率：取实际像素的高 2 位。10→1024；64→640。
60
纵向分辨率：取实际像素的高 2 位。60→600；48→480。
M
真彩色：M=16bit；H=24bit。
070
液晶尺寸：056→5.6 寸；070→7 寸。000→VGA
C
显示部件类型：A-K 为 TTL 屏；L-U 为 LVDS 屏；
V 为 VGA 显示器；X 为视频显示器。
-1
外壳：1→有；0→无。
N
工作温度：N→常温；W→宽温。
T T→电阻触摸屏；C→电容触摸屏；S→带 SD 卡接口；
备注：智能显示终端出厂前 100%进行老化、高低温测试。相关部件均遵照相关的行业标准；
客户如有特殊需求，可另行定制。
选配外设说明：
触摸屏（Touch Panel）：4 线电阻屏/电容屏（选配）。
蜂鸣器（Buzzer）： 支持。
实时时钟（RTC）：2000-2089 年的阳历和农历时钟，可自动显示在屏幕上（0x9B 指令）。
SD 卡：支持 SD 卡/MMC 卡。(缺省支持)
矩阵键盘（Keyboard）： 不支持。
PS2 键盘/鼠标：不支持
FX-HMJ1060M070C-1NT
7.0″,1024×600 图形点阵,F100 内核,16bit TFT HMI
发布日期：2020-10-13 4 / 17
2.3 存储空间：缺省 16MB， 可扩充至 32MB/128MB
存储空间
字库空间〔
4〕
60 个字库；支持 GBK（简体）、BIG5（繁体）、SJIS（日文）、
HANGUL（韩文）、UNICODE 文本编码标准，支持用户自行设计字库。
需通过 FLASH 空间配置文件配置
图片存储空间
16MB，缺省保存 10 幅全屏图片，2MB 的图标空间;
2.5.2 SD/TF 卡接口
SD 卡/TF 卡接口（CN6）
CN6
引脚名称
编号
引脚类型
说明
说明
SD-WP
1
P
地
卡写保护
SD-D1
2
I/O
行线
0
保留,只限 SD 模式
SD-MISO
3
I/O
行线
1
卡数据输出
SD-CLK
4
I/O
行线
2
时钟
SD-CD
5
I/O
行线
3
卡插入检测
SD-MOSI
6
I/O
行线
4
卡数据输入
SD-CS
7
I/O
行线
5
卡片选
SD-D2
8
I/O
保留,只限 SD 模式
VSD
9
P
SD 卡电源供应
GND
10
P
行线 6
公共地
注： 1.支持通用 SD 卡/TF 卡。缺省在智能终端上直接贴装
TF 卡座(CN6)
2.SD 卡用于量产脱机下载图片
HMI/HMJ 系列串口屏支持上电从 SD 卡拷贝全屏图片文件、图标文件、字库文件到终端内部的 FLASH 中。当终
端上电时， 如果插有 SD 卡，终端会检测哦 SD 卡根目录是否有 update.cfg 文件，如果 SD 卡中存在此文件，则终
端将根据此配置文件拷贝相关文件到 FLASH 中。配置文件的制作方式见文档：
|
