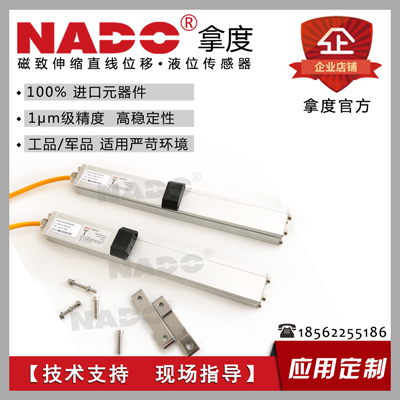

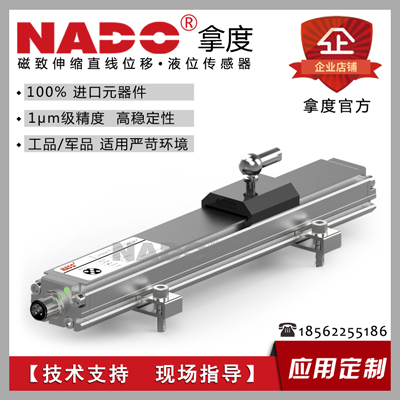

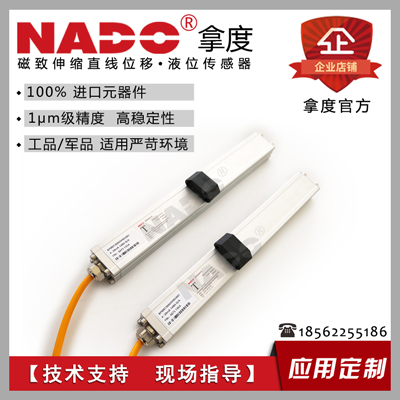

BP外置常规型传感器特点：
●安装方便易于拆装； ●环境适应性强稳定性高；
●非接触式测量，永不磨损； ●输出方式多样；
●超短供货周期。
产品名称：外置常规型传感器输入
测量数据：位置（游标磁环）
测量个数：1个
测量范围：50mm～3000mm，或根据客户需要定制
输出
电流：0~20mA或20-0mA，4-20mA或20-4mA（最小/最大负载：0/500Ω）
电压：0~10Vdc或10-0Vdc，0-5Vdc或5-0Vdc（最大负载电阻≥10kΩ）
总线输出
界面：Profibus-DP系统，ISO74498
数据格式：Profibus-DP（EN-50 170）
传输速度：最大12Mbit/s
更新时间：1ms（量程≤1m） 2ms（1m＜量程≤2m） 3ms（2m＜量程≤3m）
精度
分辨率：16位D/A或满量程的0.0015%（最小5μm）
非线性度：＜满量程的±0.02%
重复精度：＜满量程的±0.005%
迟滞：＜10μm
更新时间：1ms（量程≤1m） 2ms（1m＜量程≤2m） 3ms（2m＜量程≤3m）
工作条件
磁环速度：任意
温度系数：＜30ppm/℃
露点/湿度：湿度90% ，不能结霜
工作温度：-40℃~+85℃
冲击指标：GB/T2423.5 50G
振动指标：GB/T2423.10 20g/10-2000Hz
电气防护：IP65
EMC测试：GB/T17626.2/3/4/6/8,等级4/3/4/3/3，A类，CE认证
结构与材料
外壳：铝成型外壳
位置磁铁：方块磁铁、C型磁铁、梯形磁铁
安装
可移动固定夹片
电气连接
出线方式：直出电缆或航空插头
输入电压：24Vdc（-20%~+20%）
工作电流：＜80mA（随量程大小而变化）
极性保护：最大-30Vdc
超压保护：最大36Vdc
绝缘电阻：＞10MΩ
绝缘强度：500V
