ZW32-24系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压24kV的三相电力系统中，作为分、合负荷电流之用，它具有过载及短路保护功能，满足控制、 测量要求、还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
使用环境条件
1 周围空气温度：上限+40℃，下限-45℃ ；
2 海拔：≤2000m（若海拔增高，则额定绝缘水平相应提高）；
3 风压：不超过700Pa（相当于风速34m/s)；
4 地震烈度：不超过8度；
5 污秽等级：Ⅳ级；
6 日温差：不超过25℃。
总体结构

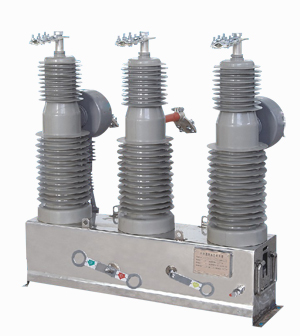

该断路器主要由集成固封极柱、电流互感器、弹簧机构、及箱体组成。真空断路器的导流回路由上进线端、真空灭弧室触头、下出线端构成。断路器为小型化设计，断路器可装设二相或三相CT，其结构如图1所示。
小型化弹簧机构
该断路器采用新型小型化弹簧操动机构，如图2所示，由凸轮－连杆机构组合而成，减小了机构的输出功，并且分、合闸时间稳定，分散性小。特制的合闸簧能充分满足24kV断路器的特性要求。机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高，要求外供电源功率小，易于配备后备电源。
集成固封极柱
断路器采用新型复合固体绝缘结构，如图3所示。真空灭弧室分别浇装在绝缘罩内，使真空灭弧室与绝缘一体化，大大提高了其绝缘性能，采用环氧树脂和硅橡胶复合绝缘材料，保护真空灭弧室的外表不受周围环境的污染，提高了绝缘性能和防污秽、防凝露的能力，并提高了耐臭氧、抗紫外线、抗老化能力，同时大大提高了机械强度。真空灭弧室、主导电回路、绝缘支撑等有机地结合为一个集成固封极柱。该设计为全密封、全绝缘、免维护结构，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。该真空灭弧室通过管内真空优良的绝缘性使高压电路切断电源后能迅速熄弧并抑制电流，燃弧时间短、电弧电压低、电弧能量小、触头磨耗少、允许的开断次数多。设计上采用拥有国际专利的独特的R触头设计，形成高强度纵向磁场，开断能力强，可靠性高；触头集成化，无引弧槽，表面几何形状完美，耐压高，机械强度好，并且开合过程无变形；灭弧室内部回路电阻小，内部电场均匀，触头截流值低，具有可靠的切容性、感性负载的能力。
