SD6303 PFM 升压 DC-DC 变换器

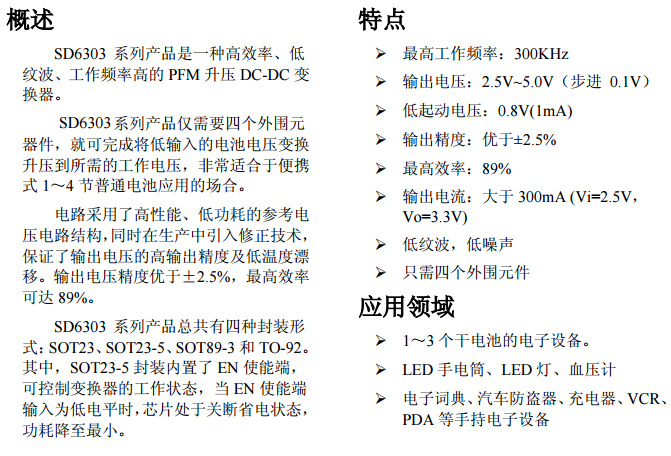

产品概述
SD6303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
SD6303系列产品仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的
工作电压，非常适合于便携式1～4节普通电池应用的场合。
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出
电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，最高效率可达89%。

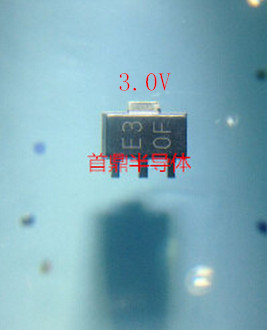

SD6303系列产品总共有四种封装形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，
SOT23-5封装内置了EN使能端，可控制变换器的工作状态，当EN使能端输入为低电平时，芯片
处于关断省电状态，功耗降至最小。
特点
最高工作频率：300KHz
输出电压：2.5V~5.0V（步进 0.1V）
低起动电压：0.8V(1mA)
输出精度：优于±2.5%
最高效率：89%
输出电流：大于300mA (Vi=2.5V，Vo=3.3V)
低纹波，低噪声
只需四个外围元件
应用领域
1～3个干电池的电子设备。
LED手电筒、LED灯、血压计
电子词典、汽车防盗器、充电器、VCR、PDA等手持电子设备
