详细说明
LNK291高压线性恒流芯片是单通道 LED 恒流驱动控制芯片，芯片使用专利的恒流设定和控制技术， 输出电流由外接 RSET 电阻设置为5mA-60mA，且输出电流不随芯片OUT 端口电压而变化，较好的恒流性能。系统结构简单， 外围元件极少，成本方案低。
LNK291高压线性芯片主要应用特点分析：
◆无需变压器和高压电解电容
◆输出电流可调，最大达 60mA
◆片间电流偏差 < ±5%
◆效率：85%
◆功率因数：>0.9
◆内置过温保护功能
◆芯片应用系统无 EMI 问题

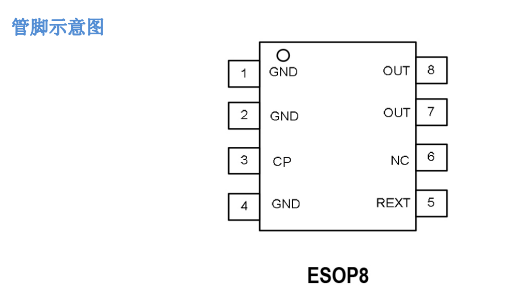

◆封装形式：ESOP8
LNK291高压线性芯片的恒功率恒流应用
◆LED 恒流驱动
◆T5/T8 系列 LED 日光灯管
◆LED 球泡灯
◆LED 吸顶灯
LNK291高压线性恒流芯片工作模式:
恒流模式：
—芯片内置基准电压 Vcs = 0.93V，计算恒流电流 Iled= Vcs / Rs。
—芯片的功耗 P = VD * Iled。只要不进入过热保护，就可正常工作。
—当输入电压过低时，因为 VD 未能达到基准电压稳压的要求，所以电流会减小。
—当输入电压越高时，因为 LED 灯上的压降变化不大，所以 VD 越高，芯片的功耗越大，越容易发热进入热保护。
—当芯片温度升高，进入热保护时，关闭内部 MOSFET，从而导致 LED 灯闪烁。当温度降低到回滞点，重新打开 MOSFET，又恢复正常工作。
—若采用诸如封装、 PCB 和结构设计等加强芯片散热能力，可提高温度保护点，即可提高正常工作的上限输入电压值。
—由于输入电压，耗散功率、环境温度和热阻等因素都会影响芯片温度，建议保留一定裕量。
—推荐采用尽量多的 LED 灯串颗粒数，建议在额定输入电压点，例如：当 Vin = AC 220V 时， 让芯片工作在临界状态（使 VD 值较小），其一可提高效率，其二可提高最大输入电压容限。
恒功率模式：
—芯片通过 VS 引脚监测线电压变化，使内置基准电压随输入电压升高而降低，从而减小流过 LED 的电流，从而使系统的输入功率保持恒定。
恒功率高压线性恒流芯片LNK291为线性恒流元件，在应用时需考量功率与散热的问题。当驱动的电流越高，越须注意降 低 LNK291的功率损耗，以避免 LNK291 温度过高从而触发 OTP。
1.在能维持恒流，且不造成 LED 闪烁的情况下，尽量增加恒流串联回路中 LED 的数量。
2.选用散热佳的电路基板或尽量加大铜箔散热面积。当有小体积的系统考量时，可使用铝基板增加散热性能。

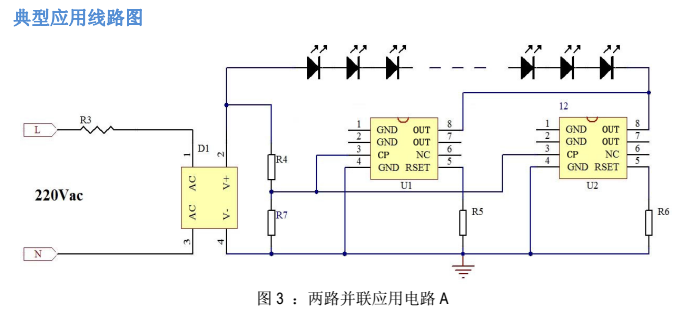

3.若以上方法，还是不能将温度降低，可使用两颗或两颗以上的 LNK291并联使用，直接降低工作电流。
1.电源输入端经 LED → D→ RSET→ GND 路径，走线的线径要足够宽。
2.高压输入端应注意保留足够的安全间距。
3.ESOP8 底部散热片可与 GND 短路成大片铜箔面积，将热导引到其它地方。
