高功率开关电源芯片LNK315D系统方案设计应用方向_LED电源芯片

LNK315D是一款离线式开关LED电源芯片，最大输出功率达到 24W。不同于 PWM

控制器和外部分立功率 MOS 组合的解决方案，LNK315D内部集成了 PWM 控制器

、700V 功率管和初级峰值电流检测电路，并采用了可以省略辅助供电绕组的专

利自供电技术，因此极大地简化了外围应用电路，减少了原件数量，电路尺寸和

重量，特别适用于成本敏感的反激式开关电源。

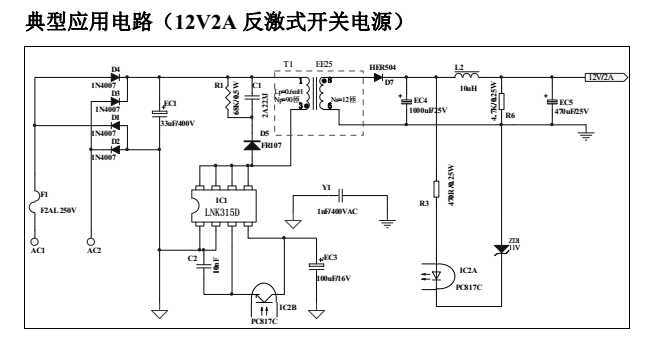

LNK315DLED电源芯片产品特点
全电压输入 85V—265V
内置 700V 高压功率管
内部集成了高压启动电路，无需外部启动电阻
内置 16mS 软启动电路
内置高低压功率补偿电路，使高低压最大输出功率保持一致
专利的自供电技术，无需外部辅助绕组供电
内置频率调制电路，简化了外围EMI 设计成本
完整的过压、过温、过流、过载、输出开路/短路保护

电源芯片LNK315D的应用领域
DVD,VCR,STB 电源
适配器，充电器电源
LED 电源

功能描述
上电启动
上电启动时，芯片通过内部连接 OC 和 VCC 引脚的高压电流源，对外部的 VCC

储能电容充电，当 VCC 电压升高到 5V 的时候，关闭高压电流源,启动过程结束

，控制逻辑开始输出 PWM 脉冲。

软启动
LED电源芯片 LNK315D

上电启动后，芯片开始输出 PWM 脉冲。为防止瞬时的输出电压过冲，变压器磁

芯饱和，功率管和次级整流管应力过大，芯片内置 16mS 软启动电路，在 16mS

内，会逐渐增加
PWM 的开通时间，使功率管的峰值电流从 100mA 线性增加到最大峰值电流。

LED电源芯片LNK315D反馈控制

芯片采用逐周期限值峰值电流的 PWM 控制方式, 通过侦测 FB 的反馈电压来调

节限制电流。当 PWM 开通后，芯片检测功率管输出电流，直到功率管输出电流

达到当前的限制电流后关断功率管，等待下一个 PWM 开通周期。 FB 电压在

1.5V-2.5V 之间会线性的调节限制电流。1.5V 对应最大限制电流，2.5V 对应最

小限制电流。当负载加重时，FB 电压会逐渐降低；反之则 FB 电压会逐渐升高

。当负载过重，FB 电压小于 1.5V 时，芯片会进入短路或者过载保护的判定。

当负载很轻，FB 电压大于 2.5V 时，控制电路会将 PWM 的开关频率由 65KHz

减小到 22KHz,并以最小开通时间开通。当负载更轻时，FB 电压会继续升高；当

FB 电压高于 2.8V 时，控制电路停止 PWM 输出，芯片进入待机突发模式。

LNK315D电源芯片待机突发模式
待机时，FB 电压会升高到 2.8V 以上，芯片停止 PWM 输出。当输出电压略微下

降，FB 电压低于 2.8V 时，芯片会重新输出一些 PWM 脉冲来维持设定的输出电

压；这种突发的输出方式，可以实现较低的待机功耗。

频率调制
为了满足EMI的设计要求，降低EMI的设计复杂度和成本，芯片内设有一个频率调

制电路，
PWM 的频率将以65KHz为中心，以0.5KHz 的步进频率在16个频率点上运行。

自供电
芯片使用了专利的自供电技术，控制VCC的电压在5V左右，提供芯片自身的电流

消耗，这样可以省略外部变压辅助绕组，简化变压器的设计。

有需要联系订购的朋友请联系钲铭科电子4000336518或者联系13802567304林先

生

钲铭科电子高压线性恒流芯片行业专家，高压测光源灯条高压线性方案，高压漫

反射灯条方案，高压洗墙灯方案，LED电源芯片12年专注研发电子芯片产品---

http://www.linkage.cn
