东莞中山LED电源芯片SM15103E方案参数详细参考设计
- 价 格：
面议 /
PCS
- 供 应 地：
- 发布公司：深圳市钲铭科电子有限公司
- 产品型号：SM15103E
- 品 牌：钲铭科
- 发布日期：2018/5/28 15:58:36
- 联系人QQ：2355773792
详细说明

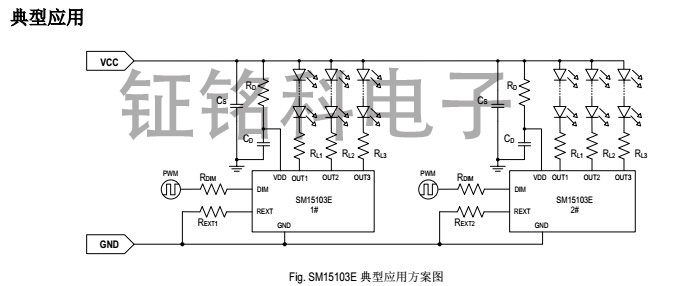

LED电源芯片SM15103E 是三通道 LED 恒流驱动控制芯片，使用本司专利的恒流
控制技术，可实现低电压恒流开启且输出电流精度高。芯片内置 OUT 端口高压
驱动模块、PWM 调光模块、过温保护模块、恒流驱动模块。输出电流由外接
REXT 电阻可设置为 20mA~150mA。
LED电源芯片SM15103E 能够通过 DIM 端口输入 PWM 信号实现OUT1/2/3
端口调光。
SM15103E电源芯片具有过温保护功能，当内部温度达到过温保护点时降低输出电
流，提升系统安全可靠性。
LED电源芯片SM15103E 可实现低电压恒流开启且输出电流精度高，片内输出电流
偏差小于±4%、片间输出电流偏差小于
±5%；

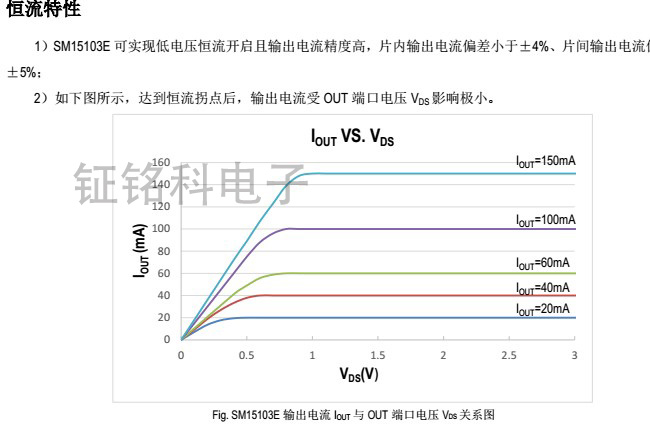

如下图所示，达到恒流拐点后，SM15103E这款电源芯片的输出电流受 OUT 端口
电压 VDS 影响极小。
LED电源芯片SM15103E 集成了温度补偿功能，当芯片内部达到 140oC 过温点时
，开始减小输出电流，保证芯片温度不会过高， 提升芯片工作可靠性。
SM15103ELED电源芯片DIM 端口保护电阻 RDIM 一般取值 510Ω，芯片 DIM 端口
输入 PWM 信号占空比决定输出电流占空比。当 DIM 端口悬空时，SM15103E芯片
无调光功能，即输出电流占空比 100%。
有需要订购的朋友请联系钲铭科电子4000336518或者联系林先生13802567304
钲铭科电子高压线性恒流芯片行业专家，高压测光源灯条高压线性方案，高压漫
反射灯条方案，高压洗墙灯方案，LED电源芯片12年专注研发电子芯片产品---
http://www.linkage.cn
深圳市钲铭科电子有限公司是一家集消费类集成电路开发、代工及销售于一体的高新技术企业。公司拥有由50多人组成的管理与研发团队，下属贯彻ISO9001体系认证和ROHS指令标准的研发实验室，高档办公物业位于宏发中心大厦24楼，紧邻一号、五号线宝安中心站B出口及前海特区政府，地理位置得天独厚。
公司自2001年7月创立以来，钲铭科人从公司文化中提炼出“征（钲）途漫漫，铭记使命，科技领衔”十二字格言，在摸索中形成了以节能环保、种类齐全、具高性价比的AC/DC PWM电源芯片为主导产品，并广泛应用于：LED恒流驱动电源，充电器电源，适配器电源，电磁炉电饭煲等小家电产品电源上。公司积极探索以亚微米CMOS、BIPOLAR、BICMOS、BCD等尖端技术为研发方向，以“科技创新+管理优化+服务完善”促业绩增长的经营理念。
