电机热保护器和传统热继电器的相同

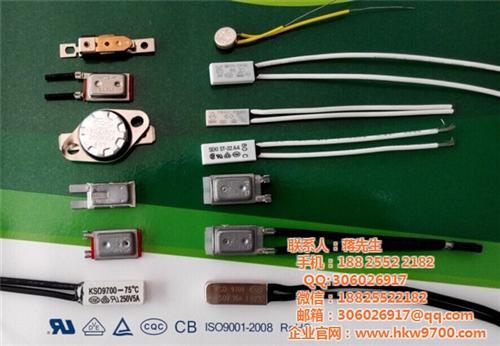

电机保护器KSD9700系列是一种用双金属片作为感温元件的温控器,代替热继电器,对电动机起到热保护作用。智能型电机热保护器与热继电器相比有什么好处?
相同点:两者都有过载保护、堵转保护、缺相保护。
不同点:
(1)保护:
热继电器:除以上功能外没有其他保护。
智能型电机热保护器:过流保护(堵转保护)、三相电流不平衡、接地/漏电保护、启动超时保护、欠载、欠压、过压保护、欠功率保护、温度保护、外部故障保护、相序保护、抗晃电、失压重启功能。
(2)过载保护的区别:
热继电器:只能做成跳闸功能,不能实现报警。
智能型电机热保护器:既可做成跳闸功能,也可以做成报警。
(3)大电流承受能力:
热继电器:本身是双金属片,所以需要承受大电流的负载能力。
智能型电机热保护器:本身是互感器,所以不需要承受大电流的负载能力。
(4)其他功能的对比:
智能型电机热保护器具有热继电器所不具备的控制功能、测量功能(三相电流、电压、功率、功率因数等电参量)、故障记录功能、4-20mA输出功能、通讯功能、状态量检测功能,功能更多,保护更安全。
温控器原理
有机械式的和电子式的,机械式的采用两层热膨胀系数不同金属压在一起,温度改变时,他的弯曲度会发生改变,当弯曲到某个程度时,接通(或断开)回路,使得制冷(或加热)设备工作。电子式的通过热电偶、铂电阻等温度传感装置,把温度信号变换成电信号,通过单片机、PLC等电路控制继电器使得加热(或制冷)设备工作(或停止)。还有温度计型的,温度到就会有触点和温控接通(由空侣网暖通专家提供)
华恺威温控为您提供机械式温控器,热保护器,温度保护器等保护器件!
温度保险丝在设计选型时必须注意的事项
温度保险丝 不能用于过温保护以外之目的温度保险丝是以检测温度异常上升并切断电路为目的制造的。温度保险丝没有因电流过大而切断电路的电流保险管的功能。如果将温度保险丝作为电流保险管使用,它不但不能起到电流保险管的作用,也不会起到温度保险丝的作用,从而会引起事故。
2、请勿在宇航机器、航空机器、原子能发电控制系统、以保障生命为目的装置或系统、运输机器的发动机控制及有关安全的组件使用。温度保险丝 是以在家用电器、OA机器、AV机器(音像机器)、计算机、通信机器、计测机器及个人机器中使用为目的制造的。具体请向本公司咨询。
3、根据用途选择温度保险丝 的种类和规格、确定安装位置和方式,并评估其是否合适。
※安装温度保险丝时,要求使其本体对异常发热能快速感热。由于温度保险丝的原理是内部温度敏感材料被熔解后才动作,所以即使环境温度已达到动作温度而内部感热材料尚未达到动作温度温度保险丝仍不会动作。因此,必须考虑到环境温度突然上升或者局部受热的情况下温度保险丝的动作时间可能延迟。
※ 安装温度保险丝时,要使其整体受热温度均一。
4、在设计选型时,要使温度保险丝在正常工作时所受到的环境温度低于温度保险丝的动作温度20℃至30℃。
5、温度保险丝 是有使用寿命的。 温度保险丝的感热材料是选用了长时间使用仍为安定的物质。然而根据不同的使用条件,其使用寿命的长短也会不同。特别是使用温度越接近温度保险丝的动作温度,温度保险丝的使用寿命越有缩短的倾向。因此,建议在设计选型时,除了要考虑到上面第4点外,还要在模拟正常使用条件下做相应的信赖性实验,以确认温度保险丝的选型是否合适温度保险丝的使用寿命是否有问题。
6、温度保险丝的本体温度会因通电变得较高电流通过温度保险丝,其本体温度会因电流热效应而叠加升高。在使用时,除了要在额定工作电压和额定工作电流范围内使用温度保险丝,还要需要参照测试,设计选型时,必须把此电流热效应考虑进去。
7、请勿在水、等液体及亚硫酸气体、氮酸化合物气体、高温度的环境中使用温度保险丝。
