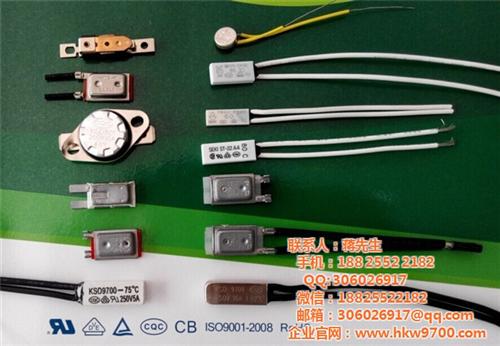

温控开关9700系列温控器,热保护器说明( Instruction)

温控开关9700系列通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电气设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。如：KSD9700温控开关，BW9700温度开关等都属于温控开关9700系列

结构及保护原理(Configuration & principles)

温控开关9700系列热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。

温控开关9700系列结构图(Package Configuration)

温控开关9700系列注意(Attentions)

1、由于外壳是金属导电体，在使用时应配置有导热且耐温的绝缘套管。

2、选择保护温度时参照A-C曲线图。

1. The product is covered with a heat conductive and temperature resistant insulated tube because of its shell is made of conductive metal.

2. Please take A-C curve for your reference for your good choice of TH-A1D series thermal protector.

温控开关9700系列额定动作温度对照表(According Table open temperature)

规格 Type动作温度范围

Open Temperature Range规格 Type动作温度范围

Open Temperature Range50℃50±5.0℃100℃100±5.0℃55℃55±5.0℃105℃105±5.0℃60℃60±5.0℃110℃110±5.0℃65℃65±5.0℃115℃115±5.0℃70℃70±5.0℃120℃120±5.0℃75℃75±5.0℃125℃125±5.0℃80℃80±5.0℃130℃130±5.0℃85℃85±5.0℃135℃135±5.0℃90℃90±5.0℃140℃140±5.0℃95℃95±5.0℃145℃145±5.0℃  150℃150±5.0℃说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户。

Instruction: Reseting temperature is 2/3 of standard opening temperature or specified by customers. it's tolerance is 15℃.

温控开关9700系列触点容量(Contact Capacity)

9700系列保护器在下述条件下可分断接通保护5000次。

TH series thermal protectors are applicable for more than 5000 cycles.

电压 Voltage24V-DC125V-AC250V-AC电流 Current12A12A8A

温控开关9700系列安装及外形尺寸(Design Detail)

温控开关9700系列导线(WireType)

导线为AWG20#、22#硅胶线和电子辐照线，特殊要求可专业制造。

General, 20#、22# silicon wire & electronic wire would be provided. Wires met to the customs requirement can also be provided.

温控开关9700系列A-C曲线图( A-C Curve)

临界脱扣电流与周围温度曲线（选择保护温度时应同事考虑电流效应）

The critical current & ambient temperature curve(Note:the current will effect to the open temperature)

温控开关9700系列通过认证(license)

热保护器的选择和选型

热保护器根据感温双片是否过载电流可分为温度型和过流型两大类。感温双片不过流的就是温度型热保护器，感温双片过流的就是过流型热保护器。温度型热保护器，受热保护器内部电流热效应较小，热保护器最主要是受环境温度影响，选型时，主要根据所控环境温度要求来确定热保护器的动作温度；而过流型热保护器，由于感温双片过载电流，热保护器内部的电流热效应作用显著，热保护器所受到的影响是环境温度和内部电流热效应两者叠加，选型时，就需要根据内外因素来确定热保护器的动作温度。过流型热保护器可以通过选用低阻型或高阻型感温双片来减小或增强电流热效应的影响。具体请向本公司专业技术工程师咨询。另外，为了本公司更好地帮助客户做好热保护器的选型工作，客户需要明确以下资讯：

1、华恺威热保护器用于什么产品上？是新产品开发还是旧产品改良？

2、热保护器的动作温度？温度升高要求断开（常闭）还是闭合（常开）？

3、对热保护器的温幅（动作温度和复位温度的差）要求，即要求热保护器是过热保护型（温幅大）还是恒温型（温幅小）。

4、动作温度和复位温度的公差？

5、额定工作电压和电流？是阻性负载还感性负载？功率因数？

6、如果是用作马达保护器，启动电流、堵转电流分别是多少？，堵转时间和温升是多少？正常工作时温度是多少？

7、如果是用作电池保护器，充电和放电电流是多少？温升？

8、引线规格和绝缘套管。

以上资料由惠州华恺威订做温控器热保护器提高，欢迎访问咨询了解！

华恺威ksd9700热保护器规格书

】1. 产品名称  KSD系列热保护器

2. 产品尺寸：另附产品结构图

3. 外    观：

? 热保护器的外壳不得有毛刺、裂纹、变形、锈蚀等现象；

? 标志应正确、端正、清晰，经久耐擦；

4. 性   能：

4—1    额定电气：

? 额定电流：AC250V/5A<
