热保护器工作原理
热保护器又可以称作为温控开关或温控器,它的作用与我们生活当中的保险丝的作用一样,不过也有不同。热保护器是两片不同的合金组合在一起,通过电流后会发热,由于两种不同的合金热膨胀系数不同,合金势必向一个方向弯曲,触电离开,就断了电。弯曲速度与通过的电流大小成正比。这样就保护了用电设备。
主要是收感应到温度的影响,金属膨胀或者缩小等,热胀冷缩的原理,主要属于机械动作,物理感应!

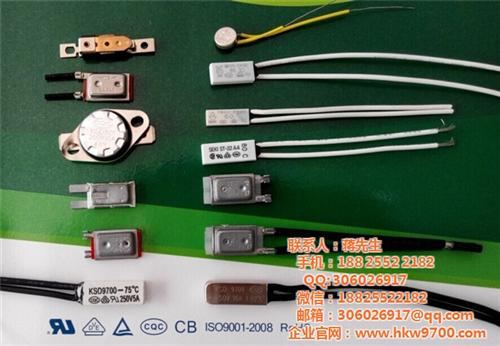

KSD301温度开关的质量的重要性
现在市场上的温控开关价格高低不同,相差很大,不过质量方面也有相差很大,温度开关也叫温控开关。如何了解温控开关的质量呢?首先就从开关的原理开始,以KSD301温控开关为例:
产品性能:
1、感温速度,KSD301温控开关需要与发热体的功率相符合,功率越大发热越快,就需要考虑到温控开关的感温时间来正确选用温度点,温控开关要迅速,感温快,不拉弧等特点。
KSD301温控开关本身发热,KSD301温控开关内部的结构,有铜质材料和铁质材料,不同的材料自身的发热就不同,如果材料发热大的话,会影响到双金属片的感温。这样就需要采用无电流热效应设计,温度准,寿命长。
温控开关的安装,温控开关感温是靠表面的铝盖传热到内部空气或者通过铝盖辐射热给感温的,这样在产品安装要使产品贴紧被保护的安装面。在安装过程也要考虑到,不能大力把外壳(铝盖)压塌或使其变形,这样会影响温度开关的性能。
.当温控开关用在一些对电流和电压比较敏感的产品中,这个就需要考虑发热产品方面的问题,尽量选用 常态电气强度:50Hz ,2200W ,1m的无击穿或闪动的温控开关。
温控开关的寿命是最关键的,温控开关使用寿命需要考虑到两个方面的关键元件,一个是双金属片,温度片不同寿命也会有很大区别,所以价格也相差很大,一个是触点,温控开关的通断是靠触点的接触和断开实现,触点就需要能够承受电流和电压,很多产品都达不到这些要求,所以国内就出现了低单价和高单价的温控开关。
电机热保护器和传统热继电器的相同
电机保护器KSD9700系列是一种用双金属片作为感温元件的温控器,代替热继电器,对电动机起到热保护作用。智能型电机热保护器与热继电器相比有什么好处?
相同点:两者都有过载保护、堵转保护、缺相保护。
不同点:
(1)保护:
热继电器:除以上功能外没有其他保护。
智能型电机热保护器:过流保护(堵转保护)、三相电流不平衡、接地/漏电保护、启动超时保护、欠载、欠压、过压保护、欠功率保护、温度保护、外部故障保护、相序保护、抗晃电、失压重启功能。
(2)过载保护的区别:
热继电器:只能做成跳闸功能,不能实现报警。
智能型电机热保护器:既可做成跳闸功能,也可以做成报警。
(3)大电流承受能力:
热继电器:本身是双金属片,所以需要承受大电流的负载能力。
智能型电机热保护器:本身是互感器,所以不需要承受大电流的负载能力。
(4)其他功能的对比:
智能型电机热保护器具有热继电器所不具备的控制功能、测量功能(三相电流、电压、功率、功率因数等电参量)、故障记录功能、4-20mA输出功能、通讯功能、状态量检测功能,功能更多,保护更安全。
