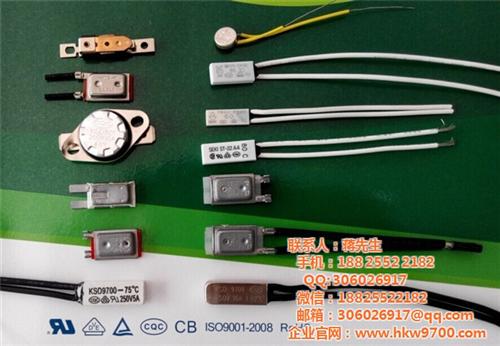

华恺威BR-B2D|BR-B2D|BR-

  • 价 格: 面议 /
  • 供 应 地:广东省惠州市
  • 发布公司:惠州市华恺威电子科技有限公司
  • 产品型号:SH1704
  • 品 牌:华恺威温控器
  • 发布日期:2018/2/5 12:30:48
  • 联系人QQ:306026917 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


  突跳式温控开关动作原理

KSD低温 突跳式温控开关是一种将定温后的双金属圓片作为热敏感反应组 件,

~当产品主件温度增高时所产生的热量传递到双金属圓片上, 达到动作温度设定时迅速动作,通过机构作用使触点断开或闭合;

~当温度下降到复位温度设定时,双金属圓片迅速恢复原状,使触点闭合或断开,达到接通或断开电路的目的,从而控制电路。

二. 突跳式温控开关主要特点

工作温度固定、动作可靠干脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。

三. 突跳式温控开关应用范围

主要应用于电路需随温度变化而自动通、断的场合,使器具温度

控制在一恒定温度范围内。

1.家电类

饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水

袋、热水器;微波炉、电烤箱、电烤盘、电炸锅、多士炉、

电饭堡、三明治烤炉、豆浆机;消毒柜、洗碗机、干衣机、

洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨

斗、吸尘器、锅炉、壁炉等..

2.办公设备

覆被机、热熔机、激光打印机...

3.汽车类

过热保护、座位加热器...

等电器及电机之各类电热器具中作温度控制及过热保护组件使用。

四.控制方式

1.自动复位:随温度的变化升高或降低,内部触点自动断开、自动闭合。

2.手动复位:当温度升高时,触点会自动断开;当控制器温度冷却后,必须通过手动按扭才能使触点复位而再次闭合。

3.一次性動作:


4.自動及手動一体:

惠州华恺威温度开关为您提供专业的过热保护器和电流保护器,综合解决方案!






温控开关9700系列温控器,热保护器说明( Instruction)

温控开关9700系列通用型和加强型系列热保护器,广泛应用于工业、家用电器电机及电气设备,防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装,可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。如:KSD9700温控开关,BW9700温度开关等都属于温控开关9700系列

结构及保护原理(Configuration & principles)

温控开关9700系列热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件,遇非正常工作时,随电流增大或周围温度升高至设定温度值时,双金属元件迅速动作,打开触点,切断电路。当装置冷却到安全工作温度时,触点自动闭合,恢复正常工作状态。

温控开关9700系列结构图(Package Configuration)

温控开关9700系列注意(Attentions)

1、由于外壳是金属导电体,在使用时应配置有导热且耐温的绝缘套管。

2、选择保护温度时参照A-C曲线图。

1. The product is covered with a heat conductive and temperature resistant insulated tube because of its shell is made of conductive metal.

2. Please take A-C curve for your reference for your good choice of TH-A1D series thermal protector.

温控开关9700系列额定动作温度对照表(According Table open temperature)

规格 Type动作温度范围

Open Temperature Range规格 Type动作温度范围

Open Temperature Range50℃50±5.0℃100℃100±5.0℃55℃55±5.0℃105℃105±5.0℃60℃60±5.0℃110℃110±5.0℃65℃65±5.0℃115℃115±5.0℃70℃70±5.0℃120℃120±5.0℃75℃75±5.0℃125℃125±5.0℃80℃80±5.0℃130℃130±5.0℃85℃85±5.0℃135℃135±5.0℃90℃90±5.0℃140℃140±5.0℃95℃95±5.0℃145℃145±5.0℃  150℃150±5.0℃说明:复位温度为标准动作温度值的2/3,公差为±15℃,或由用户。

Instruction: Reseting temperature is 2/3 of standard opening temperature or specified by customers. it's tolerance is 15℃.

温控开关9700系列触点容量(Contact Capacity)

9700系列保护器在下述条件下可分断接通保护5000次。

TH series thermal protectors are applicable for more than 5000 cycles.

电压 Voltage24V-DC125V-AC250V-AC电流 Current12A12A8A

温控开关9700系列安装及外形尺寸(Design Detail)

温控开关9700系列导线(WireType)

导线为AWG20#、22#硅胶线和电子辐照线,特殊要求可专业制造。

General, 20#、22# silicon wire & electronic wire would be provided. Wires met to the customs requirement can also be provided.

温控开关9700系列A-C曲线图( A-C Curve)

临界脱扣电流与周围温度曲线(选择保护温度时应同事考虑电流效应)

The critical current & ambient temperature curve(Note:the current will effect to the open temperature)

温控开关9700系列通过认证(license)

州华恺威为您提供专业的过热过流温控开关生产厂家!




tb05型热保护器技术规格书
