温度保险丝在设计选型时必须注意的事项

温度保险丝 不能用于过温保护以外之目的温度保险丝是以检测温度异常上升并切断电路为目的制造的。温度保险丝没有因电流过大而切断电路的电流保险管的功能。如果将温度保险丝作为电流保险管使用，它不但不能起到电流保险管的作用，也不会起到温度保险丝的作用，从而会引起事故。

2、请勿在宇航机器、航空机器、原子能发电控制系统、以保障生命为目的装置或系统、运输机器的发动机控制及有关安全的组件使用。温度保险丝 是以在家用电器、OA机器、AV机器（音像机器）、计算机、通信机器、计测机器及个人机器中使用为目的制造的。具体请向本公司咨询。

3、根据用途选择温度保险丝 的种类和规格、确定安装位置和方式，并评估其是否合适。

※安装温度保险丝时，要求使其本体对异常发热能快速感热。由于温度保险丝的原理是内部温度敏感材料被熔解后才动作，所以即使环境温度已达到动作温度而内部感热材料尚未达到动作温度温度保险丝仍不会动作。因此，必须考虑到环境温度突然上升或者局部受热的情况下温度保险丝的动作时间可能延迟。

※ 安装温度保险丝时，要使其整体受热温度均一。

4、在设计选型时，要使温度保险丝在正常工作时所受到的环境温度低于温度保险丝的动作温度20℃至30℃。

5、温度保险丝 是有使用寿命的。 温度保险丝的感热材料是选用了长时间使用仍为安定的物质。然而根据不同的使用条件，其使用寿命的长短也会不同。特别是使用温度越接近温度保险丝的动作温度，温度保险丝的使用寿命越有缩短的倾向。因此，建议在设计选型时，除了要考虑到上面第4点外，还要在模拟正常使用条件下做相应的信赖性实验，以确认温度保险丝的选型是否合适温度保险丝的使用寿命是否有问题。

6、温度保险丝的本体温度会因通电变得较高电流通过温度保险丝，其本体温度会因电流热效应而叠加升高。在使用时，除了要在额定工作电压和额定工作电流范围内使用温度保险丝，还要需要参照测试，设计选型时，必须把此电流热效应考虑进去。

7、请勿在水、等液体及亚硫酸气体、氮酸化合物气体、高温度的环境中使用温度保险丝。

以上由惠州华恺威温控器提供，欢迎咨询！

热保护器的种类有哪几种?

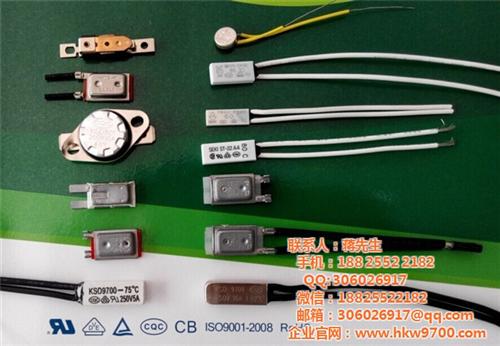

　　按照保护器形式来分，可分为：过电流保护器和过温保护器。用过电流保护器就是通常叫的电流型保护器。过温型保护器通常叫做KSD9700保护器(或者温度保护器)，热保护器是防止发热产品或易发热产品温度过高对其进行保护，例如：电动机、变压器、玩具、镇流器、荧光灯，马达，电源，PCB板等产品;产品应于用电电器温升的升高， 是可重复使用的。

　　按触点形式可分为：常闭型、常闭型

　　按外形可分为：铁壳、塑胶壳。

　　按额定电压可分为：12V/24V/48V/125V/250V

　　按体积可分为：大体积(20*8*4MM)、小体积(15*7*3.5MM)微型(13.5*5*2.5MM)

　　按温度点可分为：50℃-150℃、每隔5度是一个规格，

      按电流可以分为：直流电和交流电。

tb05型热保护器技术规格书

 1   产品用途

         05型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于分马力电机、

     电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

2   外形和结构:

注：外壳材料耐温200℃，燃烧等级V-0

3   性能

 3.1 额定电流(COS∮=0.7)

DC24V-10A、AC250V-5A

 3.2 断开温度：30℃～150℃ 复位温度20℃～110℃(详见图纸)。

 3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。

 3.4 绝缘电压:

     a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;

 b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象（击穿电流为0.5毫安）;

 3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)

 3.6 接触电阻:产品的接触电阻应不大于50mΩ。

 3.7 耐高温试验:产品置于高于额定动作温度50℃的空气环境中保持96h。

 3.8 耐低温试验:产品置于-40℃空气环境中保持96h。

 3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向

     X、Y、Z，每个方向各连续振动2h。

 3.10跌落试验:产品自0.7m高度自由落下1次。

 3.11抗压试验:产品应能承受100N静压力1min。

 3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:

a.断开温度变化应在初期值的+7℃以内;

 b.接触电阻应在100mΩ以下;

 c.外形应无明显变形;

 d.导线无开裂损伤。

 4   寿命

产品在额定电压、电流、功率因数为0.7的条件下,外加热源使其动作4000次,应满足下面条件: 文件编号:

页码:3-3

a. 断开温度变化应在初始值的+5℃以内;

b.接触电阻应在100mΩ以下;

     继续试验至6000次后能动作。

5 其它事项:

5.1 断开温度检测的升温速率应控制为1℃/1min;

5.2 使用过程中产品不能承受强烈冲击力及压迫力;

5.3 型号规格说明:

05——产品型号

     XXX℃——额定断开温度

6 本标准未涉及事项或客户有其它要求另行订立。

序号断开温度闭合温度序号断开温度闭合温度30303℃ ≥20℃ 95955℃ 7015℃ 35353.5℃ ≥25℃ 1001005℃ 7015℃ 40404℃ ≥30℃ 1051055℃ 7515℃ 45454.5℃ ≥33℃ 1101105℃ 7515℃ 50505℃ ≥35℃ 1151155℃ 8015℃ 55555℃ 426℃ 1201205℃ 8515℃ 60605℃ 458℃ 1251255℃ 8515℃ 65655℃ 4810℃ 1301305℃ 9015℃ 70705℃ 5012℃ 1351355℃ 9515℃ 75755℃ 5314℃ 1401405℃ 10015℃ 80805℃ 5515℃ 1451455℃ 10015℃ 85855℃ 6015℃ 1501505℃ 10515℃ 90905℃ 6515℃ 1551555℃ 11015℃
