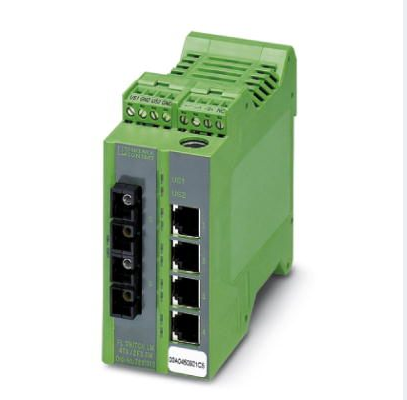

以太网精巧管理型交换机，带四个10/100 Mbps RJ45端口和两个100 Mbps FX-SC单模端口
产品描述
使用紧凑的精巧管理型交换机（LM）可在自动化应用中灵活经济地创建管理型以太网网络。得益于范围广泛的连接形式和扩展的温度范围（-40°C至+70°C），该交换机能最好地满足工业应用的要求。它支持一致性等级为A级的PROFINET。可通过集成的软件创建冗余、进行诊断并通过IT标准传输协议来监控网络。
尺寸
宽度 45 mm
高度 99 mm
深度 112 mm
环境条件
保护等级 IP20
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
允许湿度(运行) 30 % ... 95 % (无冷凝)
允许湿度(存放/运输) 30 % ... 95 % (无冷凝)
空气压力(运行) 80 kPa ... 108 kPa (海拔2000 m)
空气压力(存放/运输) 70 kPa ... 108 kPa (海拔3000 m)
接口
接口1 以太网(RJ45)
端口数 4 (RJ45端口)
连接方法方面的注意事项 自适应和自交叉
传输原理 铜缆
传输速度 10/100 MBit/s
传输长度 100 m (每个分段)
接口2 以太网 FO
端口数 2 (SC单模)
传输原理 单模玻璃光纤
传输速度 100 Mbps (全双工)
传输长度 36000 m (F-G9/125 0.36dB/km的光纤)
32000 m (F-G9/125 0.4dB/km的光纤)
26000 m (F-G9/125 0.5dB/km的光纤)
波长 1300 nm
接口 5 串行(RS-232)
连接方式 RS-232-C，6-位MINI-DIN孔式连接器(PS/2)
网络扩展参数
级联深度 网络、线型和星型结构： 任意
最大导线长度(双绞线) 100 m
电源电压
电源电压 24 V DC (冗余)
残波 3.6 VPP (在允许的电压范围内)
电源电压范围 18.5 V DC ... 30.5 V DC
典型电流耗量 250 mA (US = 24 V DC)
概述
安装类型 DIN导轨
类型AX 端子化设计
净重 230 g
连接数据
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm2
刚性导线最大横截面 2.5 mm2
柔性导线最小横截面 0.2 mm2
柔性导线最大横截面 2.5 mm2
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 7 mm
