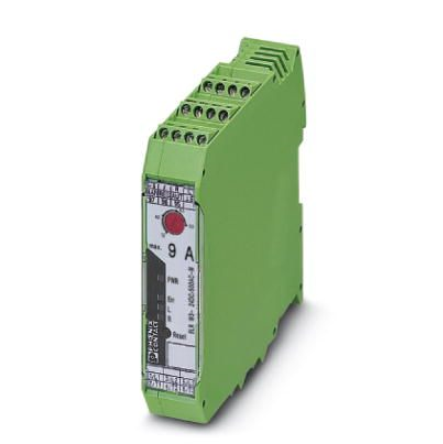

ELR W3- 24DC/500AC- 9I 2297057
“4合1”三相半导体换向接触器，24V DC输入，9 A输出电流，急停功能和可调过载开关。
设备电源
额定控制电路电源电压US 24 V DC
控制电源电压范围 19.2 V DC ... 30 V DC
额定控制电源电流IS 40 mA
保护名称 浪涌保护
极性保护
输入数据
输入名称 控制输入右侧/左侧
额定操作电压UC 24 V DC
触发电压范围 19.2 V DC ... 30 V DC
额定操作电流IC 5 mA
开关阈值 9.6 V (“0”信号)
19.2 V (“1”信号)
开关电平 < 5 V DC (用于急停)
典型响应时间 < 35 ms
典型关闭时间 < 40 ms
输出数据负载输出
输出名称 交流输出
额定工作电压Ue 500 V AC
工作电压范围 42 V AC ... 550 V AC
定操作电流 Ie 9 A (AC-51)
6.5 A (AC-53a)
干线频率 50/60 Hz
负载电流范围 1.5 A ... 9 A (参见衰减曲线)
符合IEC 60947-4-2标准的动作特性 10A级
冷却时间 20 min. (用于自动复位)
漏电流 0 mA
残压 < 0.5 V
电涌电流 100 A (t=10ms)
保护名称 浪涌保护
输出数据应答输出
输出名称 确认输出
注意事项 确认：浮动转换触点，信号触点
触点类型 1PDT
符合IEC 60947-5-1标准要求的开关容量 3 A (230 V, AC15)
2 A (24 V, DC13)
概述
切换频率 ≤ 2 Hz (Load-dependent)
安装位置 垂直(水平DIN导轨)
安装类型 DIN导轨安装
组装说明 排列间隔=20mm
操作模式 100%工作因数
最大功率损耗 4.1 W
最小功率损耗 0.88 W
工作电压显示 绿色LED
状态显示 LED 黄色
错误显示 红色LED
连接数据，输入侧
连接名称 控制回路
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
硬导线横截面 0.2 mm2 ... 2.5 mm2
柔性导线横截面 0.2 mm2 ... 2.5 mm2
可连接导向横截面 AWG 24 ... 14
扭矩 0.5 Nm ... 0.6 Nm
连接数据，输出侧
连接名称 负载电路
接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
硬导线横截面 0.2 mm2 ... 2.5 mm2
柔性导线横截面 0.2 mm2 ... 2.5 mm2
可连接导向横截面 AWG 24 ... 14
扭矩 0.5 Nm ... 0.6 Nm
环境条件
环境温度(运行) -25 °C ... 70 °C (注意降低值)
环境温度(存放/运输) -40 °C ... 80 °C
保护等级 IP20
尺寸
宽度 22.5 mm
高度 106.6 mm
深度 113.7 mm
