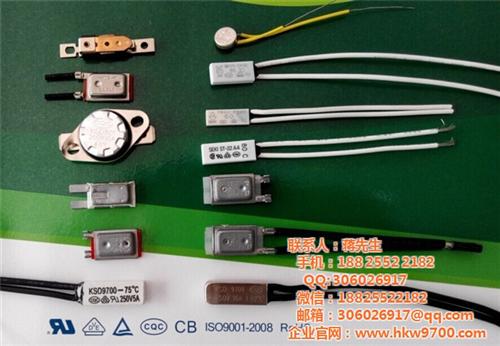

KSD301温控开关系列产品结构及应用

　　KSD301温控开关系列产品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。

广泛应用于：饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。

产品主要用途

　　本温控开关是小型温度控制器，其工作温度性能固定，不需调整、干脆、动作可靠、不拉弧、使用寿命长、无线电干扰少。 本温控器是小型温度控制和过热保护；如消毒碗柜、电热开水瓶、咖啡壶、电子瓦撑、暖水袋、饮水机、电吹风、吸尘器、电取暖炉、微波炉、电熨斗、干衣机、电机等电器。

特点：

　　具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干忧小等特点。

以上是KSD301温控开关系列产品结构及应用，由华恺威温控开关专家提供，仅供参考！更多KSD301温控开关产品信息尽请关注华恺威温控开关!为您提供专业的过热过流综合解决方案！

突跳式温控器应用范围及工作原理

可供家用电器温度控制，如：电热开水瓶、电子消毒碗柜、饮水机、电子干衣机、微波炉、电暖器；或供电机、整流设备、日用电器及各种电热器具等作温度控制及过热保护元件使用。

温控开关对空调房间的温度进行控制的电开关设备。

温控开关所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。

控制方法一般分为两种； 一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温控开关，另一种由被冷却对象的温差变化来进行控制，多采用电子式温控开关。 蒸气压力式 　波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。 　

电子式温度控制器 　　

电子式温度控制器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及半导体（热敏电阻等）为测温电阻，这些电阻各有其优确点。家用空调的传感器大都是以热敏电阻式。 　　

热敏电阻式温控器是根据惠斯登电桥原理制成的，（左图）是惠斯登电桥。在BD两端接上电源E，根据基尔霍夫定律，当电桥的电阻 R1×R4=R2×R3时，A与C两点的电位相等，输出端A与C之间没有电流流过，热敏电阻的阻抗R1的大小随周围温度的上升或下降而改变，使平衡受到破坏，AC之间有输出电流。因此，在构成温控器时，可以很容易地通过选择适当的热敏电阻来改变温度调节范围和工作温度 　　华恺威金属膨胀式温控器为您提供专业的过热过流综合解决方案！

双金属突跳式低温温控开关

一．动作原理

   KSD低温温控开关是一种将定温后的双金属圓片作为热敏感反应组 件，

  ～当产品主件温度增高时所产生的热量传递到双金属圓片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合；

   ～当温度下降到复位温度设定时，双金属圓片迅速恢复原状，使触点闭合或断开，达到接通或断开电路的目的，从而控制电路。

二．主要特点

工作温度固定、动作可靠干脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。

三．应用范围

   主要应用于电路需随温度变化而自动通、断的场合，使器具温度

控制在一恒定温度范围内。

1．家电类

饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水

袋、热水器；微波炉、电烤箱、电烤盘、电炸锅、多士炉、

电饭堡、三明治烤炉、豆浆机；消毒柜、洗碗机、干衣机、

洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨

斗、吸尘器、锅炉、壁炉等．．

2．办公设备

覆被机、热熔机、激光打印机．．．

3．汽车类

过热保护、座位加热器．．．

等电器及电机之各类电热器具中作温度控制及过热保护组件使用。

四．控制方式

  1．自动复位：随温度的变化升高或降低，内部触点自动断开、自动闭合。

  2．手动复位：当温度升高时，触点会自动断开；当控制器温度冷却后，必须通过手动按扭才能使触点复位而再次闭合。

  3．一次性動作：

  4．自動及手動一体：

五．技术参数

大工作电流

T23／T24／

T36：

AC 250V 10A；125V 15A (阻性负载)

AC 250V 16A；125V 20A (阻性负载)

动作温度

40℃ ～ 250℃

动作温度偏差

±2℃、±3℃、±5℃、±8℃

通断温度偏差

5℃ ～ 70℃

使用寿命

T23／T24：    40℃～210℃  210℃～250℃

自动复位         100,000次    30,000次

手动复位          10,000次     6,000次

T36：           50℃～150℃

16A              10,000 次

10A              30,000 次

绝缘耐压强度

AC50Hz／2000V 历时 1min 无击穿现象

常态电器强度

大于100M Ω

触点接触电阻

小于50m Ω

耐热性

陶瓷本体

PPS塑料本体

电木本体

高使用温度 | 温控表面安装温度限制

       250℃         ≦300℃

       210℃         ≦220℃

       150℃         ≦160℃

使用材料

符合欧盟ROHS及REACH法规

安规认证

UL、CUL、VDE、ENEC、CQC 认证

六．安装使用注意事项

密封式温度开关(T23／T24)

  1．采用接触感温式安装时，温度开关金属上盖平面应完全紧贴被控制器具的安装面。(图三)

  2．为确保感温效果，并在器具感温表面涂上导热膏。(图四)

  3．安装时不可把温度开关金属
