热保护器的功能特性及安装注意事项

热保护器是两片不同的合金组合在一起，通过电流后会发热，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触电离开，就断了电。弯曲速度与通过的电流大小成正比。这样就保护了用电设备。

功能特性：KSD9700温控开关系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当温度降到重定温度是触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

安装注意事项：

1．引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。

2．热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。3．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。

4．引线焊接作业时，应将加热湿度限制在小，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。

5．热熔断体只能在规定的额定电压、电流和温度的条件下使用，尤其要注意热熔断体可大连续承受的温度。备注：标称电流、引线的长度和温度可依客户的要求进行设计。

热保护器可以称作为温控开关或温控器或热保护开关或温度开关。

一般要求

热保护器与电动机结构上和功能上装在一体以形成热动态系统，电动机作为一个发热器影响到保护器的发热和冷却速率。热保护器的可靠性和性能要使保护器装在电动机中进行试验。 　　本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。

当使用热保护器时，必须先确定热保护器是自复型的还是非自复型的，一般说来，除非电动机意外重新起动的可能导致危险或使用者的损伤，否则可以使用自复型热保护器．需要使用非自复型保护器的应用实例有：燃油式电动机、废食处理机、传送带等。需要使用自复型热保护器的应用实例是冰箱、电动洗衣机、电干衣机、风扇、泵等．

按动作性质来分：可以分为常开动作，和常闭动作。

按体积来划分：可分为常规大体积和超薄型。专门用于电池组与电加热产品！

以上是热保护器的功能特性及安装注意事项，由华恺威温控开关专家提供，仅供参考！更多热保护器信息尽请关注华恺威温控开关！

金属膨胀式温控器介绍

根据物体热胀冷缩原理。热胀冷缩是物体的共性，但不同物体其热胀冷缩的程度不一样。双金片的两面是不同物质的导体，在变化的温度下由于涨缩程度不一样而使双金片弯曲，碰到设定的触点或开关，使设定的电路（保护）开始工作。

产品特点:

宽范围温度设计,尺寸较小,安装简单,灵敏度高.

一般适用于调空器加热,调控范围一般为0-60度左右,以轨道式安装,一般 产品精度高、稳定性好、同步性好,如果按照材质来分，可以分为：电木体和陶瓷体 铁壳，塑胶壳体等。

一定要靠热传导的方法来工作。

生产厂家供应17am温控器温度开关热保护器

17AM自动复位热保护器

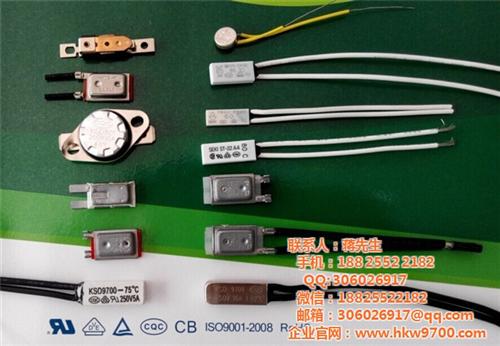

▲17AM系列热保护器/马达保护器产品图：

 17AM series thermal/motor protector products picture:

▲17AM系列热保护器/马达保护器产品结构特点：

 17AM series thermal/motor protector construction:

 ●17AM系列产品是一种过流过热保护器，其特点是体积小，断开动作快，用于控制(电机马达、

  变压器...等电器)的限温、限流保护元件。

 ●17AM热保护器工作原理：电流通过双金属片及两触点，当电器非正常工作发热高温达到热保护器

 设定OFF温度值或电流过大超过正常工作电流时，双金属片迅速跳开，切断电路。当电器温度冷却

  到热保护器复归温度时，双金属片又迅速闭合，电路接通。具有自动复位功能。

▲17AM系列热保护器/马达保护器产品应用于：

 17AM series thermal/motor protector  application：

●Shaded Pole Motor ●Pemanent split capacitor motor ●Fluorescent lighting ballasts

●HID ballasts ●Transformer ●Recessed lighting fixtures ●Battery packs

●Vacuum cleaners ●Automotive accessory motor, solenoids, PC boards  and so on

▲17AM系列产品热保护器/马达保护器电气规格：

17AM series thermal/motor protector Electrical Charateriestics:

电气特性/Electrics ParameterAC125V/18A  AC250V/9A  50HZ/60HZ

触点寿命/Contact life cycles≥10,000cycles

接触电阻/Contact resistance≤50mΩ

▲17AM系列产品热保护器/马达保护器温度范围/温度公差:

17AM serices thermal/motor protector trip off temperature/tolerance

温度范围/Trip off temperature55-185℃

温度公差/Temperature tolerance±3℃ ±5℃ ±10℃

复归温度/Reset temperature动作温度下降10-45℃/10-45Degrees in off temperature

说明：回复温度可依据客户要求设置，最短可做到on-off 5℃范围。

▲17AM系列产品热保护器/马达保护器尺寸规格图：

17AM series thermal/motor protector dimension chart:

▲17AM系列产品热保护器/马达保护器结构原理图：

17AM series thermal/motor protector structure chart:

▲17AM系列产品热保护器/马达保护器OFF温度代码对照表：

17AM series thermal/motor protector trip off temperature in code:

备注：每5℃一种规格，动作温度公差一般为±5℃，特殊规格可依据客户要求定制。

附产品标识及编码说明：产品认证:

认证名称证书编号备注说明

ULE 15962UL873

ENEC2014531.5

ULE 15962UL2111

ROHS SGS

▲17AM系列产品热保护器/马达保护器产品优势:

●17AM热保护器微型化设计，体积小，便于安装。钢壳密封，可真空浸漆。

●温度规格型号多（温度范围55-185℃），触点容量大。

●温度感应灵敏，断开动作迅速，每一种跳脱温度都严格地校准并检测。采用的进口双金属片具有100%

 快速跳脱。

●17AM热保护器具有过流过热双重保护作用。

●可依据客户需求铆接不同规格和长度的端子引线。

●我们可提供Mylar套管、热缩套管，防护温度开关与马达或金属物接触而造成短路，并可提供超声波

 压缩套管密封、不松动。

▲A/℃与A/T曲线图：A/℃&A/T Graph

Current vs TemperatureResponse tim
