温度开关的电气参数和温度分类:
电气参数:AC 250V 2A AC 125V 3A
DC 24V 3A DC 12V 4A
电阻R≤50mΩ 引线拉力F≥20N
耐压等级:1500VAC/0.5mA/2S不漏电
惠州市华恺威专业供应温度开关,热保护器等保护器件!
产品温度明细表
产品温度℃动作温度℃复位温度℃产品温度℃动作温度℃复位温度℃3030±5≥18100100±570±203535±5≥24105105±575±204040±5≥30110110±575±204545±5≥32115115±580±205050±5≥35120120±585±205555±542±8125125±585±206060±545±10130130±590±256565±548±12135135±595±257070±550±14140140±5100±257575±553±15145145±5100±258080±555±18150150±5105±258585±560±18155155±5110±259090±565±18160160±5115±259595±570±18165165±5120±25应用范围:电机、马达、电池类产品、电子镇流器、照明灯具、发热衣、电热毯、管状电机、电动工具、充电器、变压器、小家电
为您提供专业的过热过流综合解决方案,需要了解详细参数请访问公司网站!
华恺威温度开关热保护器温度保险丝动作温度的测试方法
1、温度计
2、硅油池
3、搅拌器
4、试样
5、夹具
6、发光二极管
7、限流电阻
8、加热器
二、测试方法
将温度保险丝试样的两引脚分别连接在测试设备上的夹具上,通上10毫安左右的检测电流(不超过100毫安),用一发光二极管指示检测电流的通断。将硅油池温度先稳定在Tf-12℃(硅油池应带有搅拌器以保证温度均匀,加热升温速率可控制),然后将温度保险丝试样放入硅油池内,温度计探头应尽量靠近温度保险丝试样,控制硅油池温度以每分钟0.5-1℃速率升温,当发光二极管熄灭时,记下温度计读数,即是温度保险丝试样的动作温度。
如果没有硅油池测试设备,也可在带鼓风装置的恒温箱内测试,但必须注意将温度计探头紧贴温度保险丝试样,才能得到准确的结果。

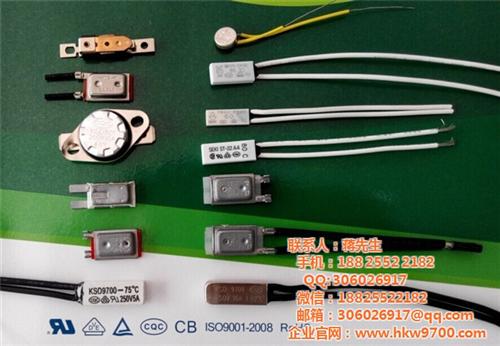

KSD9700温控开关功能特性
KSD9700温控开关系列广泛应用与电机、电热器具、 镍氢镍铬电池组、镇流器、变压器、笔记本电脑、手机、便携式仪器等产品中。
产品特点:
※体积小,便于安装;
※过热过流双重保护,解决了电流突然增大时,温度感应滞后的问题,比一般温度保护;更安全可靠;
※动作温度选择范围可达10℃-180度,接近环境温度。
规格参数:
① 电气额定值: 250VAC/5A 250VAV/10A
② 认证:VDE,UL,CCC,ROHS
③ 动作温度设置范围: 50℃~180℃
以上是KSD9700温控开关功能特性,由华恒欣温控开关专家提供,仅供参考!更多KSD9700温控开关信息尽请关注华恺威温控开关!
