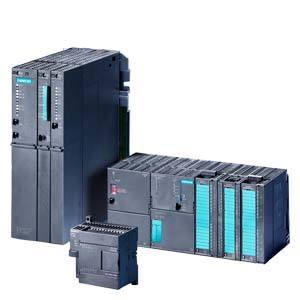

西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性更高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。 1．SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。 S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。 2．SIMATIC S7-300 PLC S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户指定的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：超时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI）集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。 3． SIMATIC S7-400 PLC S7-400 PLC是用于中、高档性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。 4． 工业通讯网络 通讯网络是自动化系统的支柱，西门子的全集成自动化网络平台提供了从控制级一直到现场级的一致性通讯，“SIMATIC NET”是全部网络系列产品的总称，他们能在工厂的不同部门，在不同的自动化站以及通过不同的级交换数据，有标准的接口并且相互之间完全兼容。 5． 人机界面（HMI）硬件 HMI硬件配合PLC使用，为用户提供数据、图形和事件显示，主要有文本操作面板TD200（可显示中文），OP3，OP7，OP17等；图形/文本操作面板OP27，OP37等，触摸屏操作面板TP7，TP27/37，TP170A/B等；SIMATIC面板型PC670等。个人计算机（PC）也可以作为HMI硬件使用。HMI硬件需要经过软件（如ProTool）组态才能配合PLC使用。 6． SIMATIC S7工业软件 西门子的工业软件分为三个不同的种类： （1）编程和工程工具 编程和工程工具包括所有基于PLC或PC用于编程、组态、模拟和维护等控制所需的工具。STEP 7标准软件包SIMATIC S7是用于S7-300/400，C7 PLC和SIMATIC WinAC基于PC控制产品的组态编程和维护的项目管理工具，STEP 7-Micro/WIN是在WINOOWs平台上运行的S7-200系列PLC的编程、在线仿真软件。 （2）基于PC的控制软件 基于PC的控制系统WinAC允许使用个人计算机作为可编程序控制器（PLC）运行用户的程序，运行在安装了WINOOWs NT4.0操作系统的SIMATIC工控机或其它任何商用机。WinAC提供两种PLC，一种是软件PLC，在用户计算机上作为视窗任务运行。另一种是插槽PLC（在用户计算机上安装一个PC卡），它具有硬件PLC的全部功能。WinAC与SIMATIC S7系列处理器完全兼容，其编程采用统一的SIMATIC编程工具（如STEP 7），编制的程序既可运行在WinAC上，也可运行在S7系列处理器上。 （3）人机界面软件 人机界面软件为用户自动化项目提供人机界面（HMI）或SCADA系统，支持大范围的平台。人机界面软件有两种，一种是应用于机器级的ProTool，另一种是应用于监控级的WinCC。 ProTool适用于大部分HMI硬件的组态，从操作员面板到标准PC都可以用集成在STEP 7中的ProTool有效地完成组态。ProTool/lite用于文本显示的组态，如：OP3，OP7，OP17，TD17等。ProTool/Pro用于组态标准PC和所有西门子HMI产品，ProTool/Pro不只是组态软件，其运行版也用于WINOOWs平台的监控系统。 WinCC是一个真正开放的，面向监控与数据采集的SCADA（Supervisory Control and Data Acquisition）软件，可在任何标准PC上运行。WinCC操作简单，系统可靠性高，与STEP 7功能集成，可直接进入PLC的硬件故障系统，节省项目开发时间。它的设计适合于广泛的应用，可以连接到已存在的自动化环境中，有大量的通信接口和全面的过程信息和数据处理能力，其最新的WinCC5.0支持在办公室通过IE浏览器动态监控生产过程。 西门子中型可编程控制器系列S7-300技术革新啦！S7-300 PLC是SIMATIC S7家族中的中型可编程序控制器，作为以前版本的升级，新一代固件版本为V3.0的S7-300系列的CPU 312、314、315-2 DP 和315F-2 DP已经发布，这些CPU都有新的订货号。 　　新一代的S7-300系列CPU与以前对应版本备件兼容，具备以下亮点：性能方面，性能提升了2倍或者更高。内存方面，CPU 314 从96 KB扩展到128 KB ，CPU 315-2 DP从128 KB扩展到256 KB ，CPU 315F-2 DP从 192 KB扩展到384 KB。此外，可以同时在线监控两个快，技术数据也趋于一致，I/O过程映像区增大。同时，CPU 315(F)-2 DP 的PROFIBUS可以使用同步模式，并带有可以进行数据设置的路由。 性能提升 　　新一代的S7-300 CPU性能比现有的312，314 和315(F)-2 DP CPU有了显著提升，例如，新一代的CPU的用户程序执行速度是原来CPU的2倍或更高。位运算时间缩减到50ns，字运算时间缩减到90ns，定点和浮点数运算性能也有了较大的提升。 同时监控两个块 　　新一代S7-300固件版本V3.0CPU的可以同时在线监控两个块，用户可以选择在一个PG或PC上同时监视两个块或在两个PG或PC上同时监控一个块。此外，增加了在块状态中监视的程序行数，只有在STEP 7 V5.4 SP5中才有这个功能。 技术数据的一致性 　　S7-300 CPU的技术数据趋于一致。已经对下面这些S7-300 CPU的固件进行了一致化或增添了一些功能： ——所有的S7-300 CPU具有相同的块数量(FC、FB、DB) ——相同的本地数据量大小 ——每个优先级具有相同的嵌套层数：16 ——除了CPU312以外的S7-300 CPU具有相同的块容量：64KB ——所有S7-300 CPU都具备：300个可同时激活的Alarm_S块 ——相同的时间延时中断OB块：OB20 和OB21 ——相同的周期中断OB块：OB32、 OB33、OB34 和OB35 ——相同的全局通信数量：8 ——断点数目从2个增加到4个 ——CPU312 的标签有256 字节 ——CPU 312 具有256个S7定时器/S7 计数器 ——诊断缓冲器 　　诊断缓冲器的大小：500条诊断信息，最新的100条具有保持功能 　　CPU运行状态下显示的诊断缓冲器条目可以为10到499条。默认值为10条。 兼容性 　　新一代的S7-300 CPU 在具有备件兼容性的条件下可以替代以前的版本。 　　旧版本的312、314、315(F)-2 DP CPU仍然可以订货，在大约1年的时间内，旧版本的312、314、315(F)-2 DP CPU和新一代的CPU可以同时提供，在此之后，我们只提供V3.0或更高版本的CPU。 一、电机分批自启动技术在石油化工等连续生产企业中有着广泛的用途。以PLC为核心控制单元的电机分批自启动系统具有以下功能及特点： 1、能够实时地监控电机的运行状态；

2、记忆电网波动前电机的运行状态，只有在电网波动前处于运行状态而且在电网波动时停机的电机才具备电机自启动条件；

3、准确及时地捕获电网电压信息。

4、分批自启动的电机按照工艺流程需要，在PLC中预先设置，同时为避免多台电机在自启动中对电网的影响、电机分批自启动中采用分批延时处理方式；

5、具有多路输入和多路输出功能，实现多台电机自启动集中控制；

6、具备远程通信接口，实现与上位机或DCS系统的通信，在上位机或DCS系统中方便地对该系统进行监控和维护。

洛阳石油化工总厂的2套PLC电机分批自启动设备，采用西门于S7-300系列PLC，它以CPU313为中央处理单元，每执行1000条二进制指令约需 0.7ms。S7—300同时具备128点数字量输入/输出和32路模拟量输入/输出，12KB的RAM，20KB的负载存储器；完全能够满足电机状态和 系统电压的实时监控和及时实现电机分批自启动的要求。 二、系统组成

2套PLC电机分批自启动系统根据变电所供电方式，每一段低压母线采用l台PLC。系统硬件主要分为外围电路和核心单元2部分。外围电路主要完成母线电 压、电机运行状态等信号的采集、处理和转换以及电机启动指令的驱动等。核心单元(即PLC)主要完成信号处理，发出电机驱动指令。

2.1外围电路 外围电路主要包括以下几个部分：

1、母线电压采样监测。它通过1个电流型电压变送器将0—380V交流母线电压转换为4*20mA直流信号。

2、电机运行状态信号监控。电机运行状态信号通过电机控制回路中的1个干接点输入到PLC的输入模块。所有信号的输入都经过光藕隔离，以提高抗干扰能力。

3、电机驱动单元。电机启动信号由PLC发出，输出单元不直接驱动电机，而是通过1个220V、10A AC的中间继电器带动电机操作回路。这样一方面提高了驱动能力，另一方面使得电气操作回路和PLC控制回路分隔，提高了系统的安全可靠性。

2.2核心单元 根据系统的要求，其核心PLC主要有以下几部分：

1、CPU313及系统软件。它完成电压和电机运行状态监测，实时进行逻辑判断，发出电机分批自启动指令。CPU313有4种操作选择：RUN—P、RUN、STOP和MRES运行方式。

2、模拟量输入模块SM331(8路输入)。它把电压变送器输入的4-20mA的模拟量转换为数字信号，并将数字信号送到PI，C的控制单元，以供PLC做出电压判断。

3、数字量输入模块SM321。16路输入2个，32路输入1个，完成62台电机运行状态监测和PLC电机分批自启动系统运行、调试状态监侧，电机运行状态信号通过电机操作回路中的接触器辅助接点接至该模块。

4、数字量输出模块SM322(输出8路)。接受PLC控制单元的指令，完成电机驱动信号输出，通过出口中间继电器，驱动电机操作回路，完成电机分批自启动。

三、系统软件设计

电机分批自启动系统软件主要任务为：

1、完成系统初始化；

2、正常状态下的数据监测； 3、电网电压出现波动后，即电网电压降至70%，所有电机都会因为电气保护装置而强制退出运行，在此之前，程序已经做出判断并锁存电机状态信号；

4、当电力系统恢复正常（3s内，母线电压恢复至95%）时，程序依据故障前保存的电机状态信号、对具备白启动条件的电机。按照顺序分批发出启动信号，使其恢复运行；

5、无论在正常状态下或是在电机自启动过程中，PLC均实时监侧母线电压；

6、通信接口程序。包括系统监测数据和故障信息，PLC将采集的母线电压信息、电机启动状态信息传输到上位机或DCS系统，便于维护人员实时了解设备运行状况。 西门子面向复杂运动控制应用推出的运动控制系统。除 SIMATIC 和 SINUMERIK 外，它也是自动化产品线的组成部分。通过 SIMOTION，可在多种硬件平台上，通过公用的工程组态系统对运动控制系统中的综合运动控制功能以及 PLC 和工艺功能进行扩展。SIMOTION 大大提高了机器规划与工程设计中的灵活性。这种灵活性进一步优化了机器开发的总成本。系统由三个部分组成：

工程组态系统 通过工程组态系统，可在一个集成化的系统中来解决运动控制、逻辑和技术任务，它提供了用于编程和参数分配、测试和调试以及诊断所有必要工具。 运行版软件模块 这些模块提供了各种运动控制功能和技术功能。通过选择适宜模块，可针对特定机器来定制系统功能。 硬件平台 各种平台使 SIMOTION 运动控制系统成为一个完整系统。使用工程组态系统和相关运行版软件模块开发的应用程序可在不同硬件平台上使用，从而使您能够针对特定机器选择最适宜的平台。 安全说明 西门子为其产品及解决方案提供工业安全功能，以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。西门子强烈建议您定期了解产品更新和升级信息。西门子强烈建议您定期检查产品的更新和升级信息。

要确保西门子产品和解决方案的安全操作，还须采取适当的预防措施（例如：设备单元保护机制），并将每个组件纳入全面且先进的工业安全保护机制中。此外，还需考虑到可能使用的所有第三方产品。 来自西门子工业自动化系统集团的生产执行系统产品组合。

随着高度动态的市场以及性能需求方面挑战的提高，集成生产工厂中的有效数据处理成为其获得成功的关键因素。满足这些需求的最佳方法是使用整体、可扩展的生产执行系统。SIMATIC IT 是一款可扩展、基于标准的生产执行及智能系统，提供有多种功能，并能经济的、以较高的产品质量实现优化使用。

SIMATIC IT 提供有用于应用构建功能的宽调色板。生产研发及生产环境的可组态标准功能由标准产品部件提供。同时 SIMATIC IT 还包括丰富的集成功能套件。其标准功能包括与业务系统、控制系统以及 PLM 之间的协作能力。

SIMATIC IT 解决方案不但包括标准功能，而且能够完全满足特定过程或工厂的特殊要求。该生产管理软件提供有整套功能，包括由西门子或西门子的全球合作伙伴提供的售前服务、授权、培训及实施服务。

由于其特殊性质，以及为了保证能够最佳满足客户需求，SIMATIC IT 授权不支持自动下载。

西门子将非常乐意为用户提供服务，从而指导用户进一步理解自身需求。请访问： SIMATIC S7-300 是模块化的微型 PLC 系统，可满足中、低端的性能要求。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-300 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。

SIMATIC S7-300 的应用领域包括：

特殊机械， 纺织机械， 包装机械， 一般机械设备制造， 控制器制造， 机床制造， 安装系统， 电气与电子工业及相关产业。 多种性能等级的 CPU，具有用户友好功能的全系列模块，可允许用户根据不同的应用选取相应模块。任务扩展时，可通过使用附加模块随时对控制器进行升级。

SIMATIC S7-300 是一个通用的控制器：

具有高电磁兼容性和抗震性，可最大限度地用于工业领域。 S7-300F SIMATIC S7-300F 故障安全自动化系统可使用在对安全要求较高的设备中。其可对立即停车过程进行控制，因此不会对人身、环境造成损害。

S7-300F 满足下列安全要求：

要求等级 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801 安全要求等级 SIL 1 - SIL 3 符合 IEC 61508 类别 1 - 4 符合 EN 954-1 另外，标准模块还可用在 S7-300F 及故障安全模块中。因此它可以创建一个全集成的控制系统，在非安全相关和安全相关任务共存的工厂中使用。使用相同的标准工具对整个工厂进行组态和编程。

Design

S7-300 一般步骤 S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。

一个系统包含下列组件：

CPU： 不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。 用于数字量和模拟量输入/输出的信号模块 (SM)。 用于连接总线和点对点连接的通信处理器 (CP)。 用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。 根据要求，也可使用下列模块：

用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。 接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。 通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。 SIPLUS 模块可用于扩展的环境条件： 适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。 设计 简单的结构使得 S7-300 使用灵活且易于维护：

安装模块： 只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。 集成的背板总线： 背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。 模块采用机械编码，更换极为容易： 更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。 现场证明可靠的连接： 对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。 TOP 连接： 为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。 规定的安装深度： 所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。 无插槽规则: 信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。 扩展 若用户的自动化任务需要 8 个以上的 SM、FM 或 CP 模块插槽时，则可对 S7-300（除 CPU 312 和 CPU 312C 外）进行扩展：

中央控制器和3个扩展机架最多可连接32个模块： 总共可将 3 个扩展装置（EU）连接到中央控制器（CC）。每个 CC/EU 可以连接八个模块。 通过接口模板连接： 每个 CC / EU 都有自己的接口模块。在中央控制器上它总是被插在 CPU 旁边的插槽中，并自动处理与扩展装置的通信。 通过 IM 365 扩展： 1 个扩展装置最远扩展距离为 1 米；电源电压也通过扩展装置提供。 通过 IM 360/361 扩展： 3 个扩展装置， CC 与 EU 之间以及 EU 与 EU 之间的最远距离为 10m。 单独安装： 对于单独的 CC/EU，也能够以更远的距离安装。两个相邻 CC/EU 或 EU/EU 之间的距离：长达 10m。 灵活的安装选项： CC/EU 既可以水平安装，也可以垂直安装。这样可以最大限度满足空间要求。 通信 S7-300 具有不同的通信接口：

连接 AS-Interface、PROFIBUS 和 PROFINET/工业以太网总线系统的通信处理器。 用于点到点连接的通信处理器 多点接口 (MPI), 集成在 CPU 中； 是一种经济有效的方案，可以同时连接编程器/PC、人机界面系统和其它的 SIMATIC S7/C7 自动化系统。 PROFIBUS DP进行过程通信 SIMATIC S7-300 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。通过带有 PROFIBUS DP 主站/从站接口的 CPU,可构建一个高速的分布式自动化系统，并且使得操作大大简化。

从用户的角度来看，PROFIBUS DP 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。
