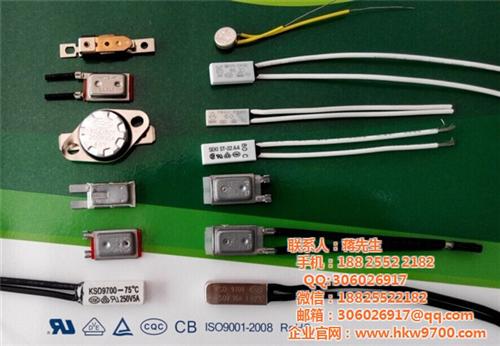

华恺威ksd9700热保护器规格书

】1. 产品名称  KSD系列热保护器

2. 产品尺寸：另附产品结构图

3. 外    观：

? 热保护器的外壳不得有毛刺、裂纹、变形、锈蚀等现象；

? 标志应正确、端正、清晰，经久耐擦；

4. 性   能：

4—1    额定电气：

? 额定电流：AC250V/5A

? 短路电流：DC 12V 100A

? 使用电流：DC 5V  10mA

4—2 动作温度：

? 动作温度（OFF）： ±5℃

? 复位温度（ON）： 动作温度下降15℃—45℃

? ON——OFF差  ： 15℃以上

备注：附温度特性对照表

4—3 接触电阻：

触头在闭合状态下，热保护器两触点间的接触电阻应不大于50mΩ。

4—4 绝缘电阻：

绝缘电阻在100M?以上。

4—5 电气强度

对热保护器下列部位间施加频率为50Hz的基本正弦波试验电压(有效值)，历时1min应无闪络和击穿现象。

? 在触头热分断状态下，两引出线之间：500V

? 在触头常闭状况下，引出线与外壳绝缘层表面之间：1500V

4—6 耐湿性

在周围温度为25℃、相对湿度为95%中放置10小时后，符合4—4、4—5项要求，并且外观构造无异常变化。

4—7 循环加热

每隔2小时放在-20℃与+20℃温度中，循环10次后，符合4—4、4—5项要求，并且外观构造无异常变化。

4—8 耐热性

在150℃温度中放置10小时后，满足4—4及4—5项要求，并且外观构造无异常变化。

4—9 耐寒性

? 在-20℃温度中放置10小时后，满足4—4及4—5项要求，并且外观构造无异常变化。

? 动作温度的变化为5℃以内。

4—10 反复开闭耐久性

常温下，接在交流50Hz、电压220V、功率因素COS∮=0.7的额定负载条件下试验2000次后，额定动作温度应在初期值的±5℃以内，且触点不发生熔焊，继续试验4000次后热保护器仍应可工作。

4—11 耐振动性

振动频率50Hz、振幅0.35mm、历时90min的定频试验，试验后其额定断开温度应符合4—2的规定。

4—12 耐落下冲击性

? 任意从1200mm的高度落到混凝地面3次后，其外观构造无异常变化。

? 动作温度在5℃以内。

4—13 引线牵拉强度性能：

用不低于30N轴向静拉力，历时5秒，引线无断裂、松动、脱落现象。

5 标   识：产品型号、动作温度、认证标志等如下图所示。

6 附图（温度特性对照表）：标称动

作温度断开

温度复位

温度标称动

作温度断开

温度复位

温度TF.Tf(℃)℃TH.Th.TC(K)TF.Tf(℃)℃TH.Th.TC(K)4545±5动作温度下降

15--45100100±5动作温度下降

15--455050±5105105±55555±5110110±56060±5115115±56565±5120120±57070±5125125±57575±5130130±58080±5135135±58585±5140140±59090±5145145±59595±5150150±57

1、铁壳

2、绝缘层

3、接线片

4、垫片

5、底座

6、动触头

7、动触片

8、双金属片

9、密封胶

10、引线

惠州市华恺威专业供应ksd9700热保护器温度开关温控器，为您提供过热过流综合解决方案，生产厂家质优价廉！

温度开关相关资讯

温度开关是一种用双金属片作为感温元件的温度开关，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当渐度降到重定温度是触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

　　温度开关具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于各种电机、 电磁炉、吸尘机、线圈、变压器、电暖器、镇流器、电热器具、荧光灯镇流器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。
