热电偶端子DRTB-N-2DIN 美国OMEGA原装热电偶端子详细介绍

DRTB-N-2DIN

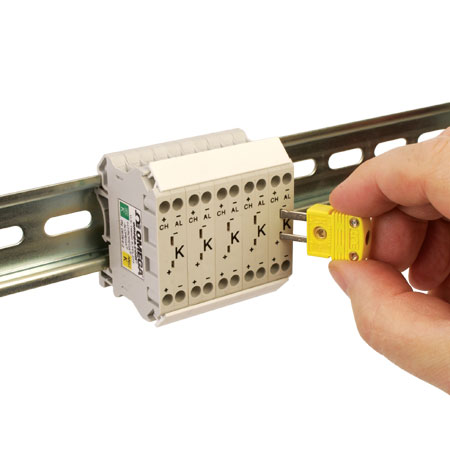

热电偶接线端子可安装于DIN导轨，方便进行检查和故障排除
DRTB-2系列:热电偶接线端子可安装于DIN导轨，方便进行检查和故障排除

螺丝接线端可提供安全且免维护的连接
可用于K、J、T、E、N、R/S和U型分度号热电偶
内置小型热电偶母连接器，可进行检查和故障排除
全封闭式—无需使用端板
可进行DIN导轨安装—宽度小，仅10.7 mm
带有分度号与"+，-" 连接标识
内含书写窗

全新DRTB-2系列热电偶接线盒采用热电偶级合金加工而成，保证可提供精确读数。内置SMP兼容母插座可插接小型热电偶连接器。母连接器让用户可以连接到手持式仪表，用于数据采集、质保合规、功能研究以及故障排除安装或维修等应用。
塑料外壳采用灰色聚酰胺6.6热塑性树脂加工而成，达到UL 94 V0等级(85°C)。这些热电偶接线端为全封闭式，无需使用任何端板。螺钉和夹子都经过镀锌，它们配合使用可提供一种无振动、免维护、抗腐蚀的连接。
DRTB-2接线盒可安装在标准35 mm DIN导轨或32 mm G型导轨中，可用分度号类型以及正极(+)和负极(-)连接标识它们。导线入口为漏斗形，即便是标准导线，也能实现导线快速插接。

规格:
接线端宽度： 10.7 mm (0.422")
接线端长度／高度： 51 mm (2.008")／42.3 mm (1.666")
安装到35 x 7.5 mm／
35 x 15 mm DIN导轨中的高度： 43.5 mm (1.713")／51 mm (2.009")
导线最大尺寸： 12 AWG／2.5 mm2
裸线长度： 8 mm (0.31")
扭矩（Nm (in-lb)）： 0.4 (3.54) ±10%
额定温度： -40 ~ 85°C (-40 ~ 185°F)

型号  参数说明
DRTB-2 Thermocouple Terminal Blocks - ANSI & IEC Color Coded
DRTB-K-2  K型热电偶的接线端子
DRTB-K-2-10PK  K型热电偶的接线端子 (10 pack)
DRTB-K-2-50PK  K型热电偶的接线端子 (50 pack)
DRTB-T-2  T型热电偶的接线端子
DRTB-T-2-10PK  T型热电偶的接线端子 (10 pack)
DRTB-T-2-50PK  T型热电偶的接线端子 (50 pack)
DRTB-J-2  J型热电偶的接线端子
DRTB-J-2-10PK  J型热电偶的接线端子 (10 pack)
DRTB-J-2-50PK  J型热电偶的接线端子 (50 pack)
DRTB-E-2  E型热电偶的接线端子
DRTB-E-2-10PK  E型热电偶的接线端子 (10 pack)
DRTB-E-2-50PK  E型热电偶的接线端子 (50 pack)
DRTB-N-2  N型热电偶的接线端子
DRTB-N-2-10PK  N型热电偶的接线端子 (10 pack)
DRTB-N-2-50PK  N型热电偶的接线端子 (50 pack)
DRTB-U-2  U型热电偶的接线端子，无补偿
DRTB-U-2-10PK  U型热电偶的接线端子，无补偿 (10 pack)
DRTB-U-2-50PK  U型热电偶的接线端子，无补偿 (50 pack)
DRTB-R/S-2  R/S型热电偶的接线端子
DRTB-R/S-2-10PK  R/S型热电偶的接线端子 (10 pack)
DRTB-R/S-2-50PK  R/S型热电偶的接线端子 (50 pack)
选配件
DRTB-RAIL-3575 DIN rail, 35 x 7.5 mm x 2 m (1.4 x 0.30" x 6.6'), slotted
DRTB-RAIL-3575-1 DIN rail, 35 x 7.5 mm x 1 m (1.4 x 0.30" x 3.3'), slotted
DRTB-RAIL-3515 DIN rail, 35 x 15 mm x 2 m (1.4 x 0.60" x 6.6'), slotted
DRTB-RAIL-3515-1 DIN rail, 35 x 15 mm x 1 m (1.4 x 0.60" x 3.3'), slotted
XBMZB10-10PK White blank marker strip, pkg of 10 (100 markers)
HH806AU Thermocouple dual input meter with USB and DC power jack
RECK1-10 Type K retractable extension cable with 2 SMP miniature male connectors, 0.3 m (1') (expands to 1.5 m (5')
RECK4-10 Type K retractable extension cable with 2 SMP miniature male connectors, 1.2 m (4') (expands to 6.1 m (20')


DRTB-E-2
DRTB-E-2-10PK
DRTB-E-2-50PK
DRTB-J-2
DRTB-J-2-10PK
DRTB-J-2-50PK
DRTB-K-2
DRTB-K-2-10PK
DRTB-K-2-50PK
DRTB-N-2
DRTB-N-2-10PK
DRTB-N-2-50PK
DRTB-R/S-2
DRTB-R/S-2-10PK
DRTB-R/S-2-50PK
DRTB-T-2-10PK
DRTB-T-2-50PK
DRTB-U-2
DRTB-U-2-10PK
DRTB-U-2-50PK

DRTB-N-2DIN
