| 编码器型号： | EC21 |

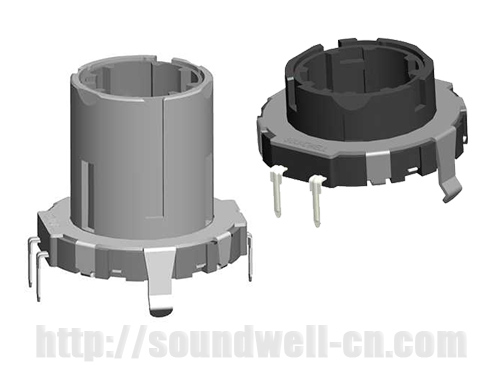

| 名称： | 中空轴增量型编码器 |
| 主要规格: |
外形尺寸：∮21mm |
| 产品特点： |
本体厚度薄型化，长寿命， 有较好的操作手感，中空空间可附加按压开关机构。 |
| 应用领域： | 该产品适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设备上，主要起到调节音量、调节温度、调频、功能切换等作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：70±50gf.cm/150±50gf.cm
2、Number and POSTTTION of detent定位点数及位置：30点定位（间隔角度 12°±3°）
3、Shaft wobble 轴摆动：0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动：2° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：15个脉冲/360°
2、Phase difference 相位差：≥5 ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐电压：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：50,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
