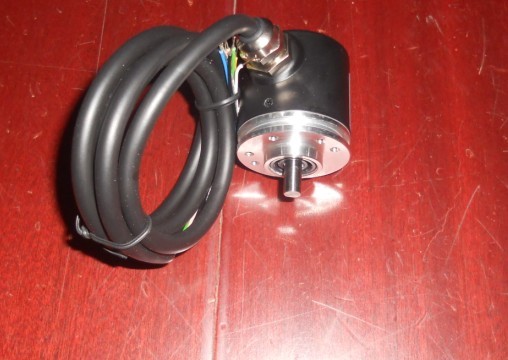

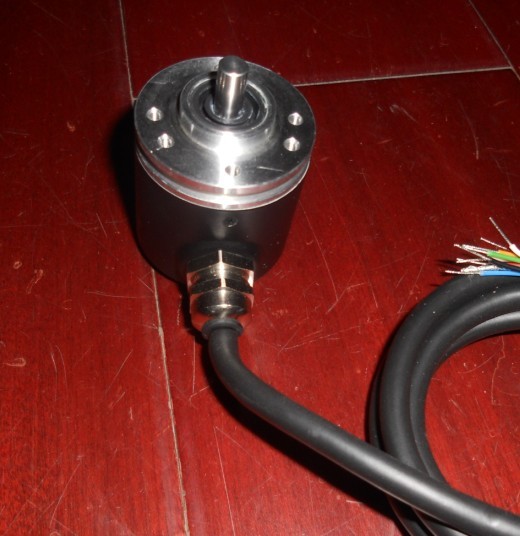

济南光宇角度传感器GYJ36
特点：最大外径36.5mm； 全角度360°无死角测量； 线性度为0.3%F.S.
输出信号4-20mA，0-5V DC或0-10V DC；供电电压24V DC
机械寿命理论无限长； 旋转阻尼小；易于安装
电气参数：
|
有效电气转角 |
360° |
||
|
分辨率 |
4096 |
||
|
独立线性精度 |
标准级：0.3%；精密级：0.15% |
||
|
更新速度 |
0.6ms |
||
|
工作电压 |
5V±10% |
15~30V |
DC |
|
输出信号 |
0～5V（ratio） |
0-10V |
DC |
|
工作电流 |
<16mA |
<25mA |
<35mA |
|
始末端输出偏差 |
<1%·VCC |
＜50mV |
＜0.05mA |
|
负载电阻 |
>10KΩ |
>10KΩ |
>600Ω |
|
电源极性保护 |
无 |
有 |
有 |
机械参数：
|
机械转角 |
360°（无停止位） |
|
防护等级 |
IP54 |
|
工作温度 |
-30℃～+80℃ |
|
储存温度 |
-30℃～+80℃ |
|
旋转力矩 |
<5mN·m |
|
机械寿命 |
>5000 |
|
质量 |
约60g |
|
外壳 |
铝合金 |
|
轴 |
304 |
|
轴承 |
2 |
接线：
|
端子(接线) |
VCC/棕色电缆 |
OUT/黑色电缆 |
GND/蓝色线缆 |
|
4-20mA |
供电电源正极 |
信号输出4-20mA |
公共负极 |
|
0-5VDC或0-10VDC |
供电电源正极 |
供电电源正极 |
信号输出Vout |
型号定义：
应用：机械臂 纺织机械 建筑机械 液压气缸系统 试验机 汽车测试 医疗器械
