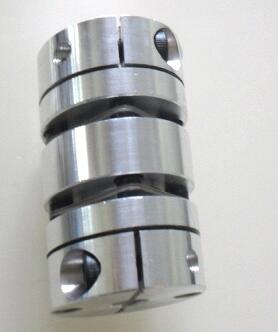

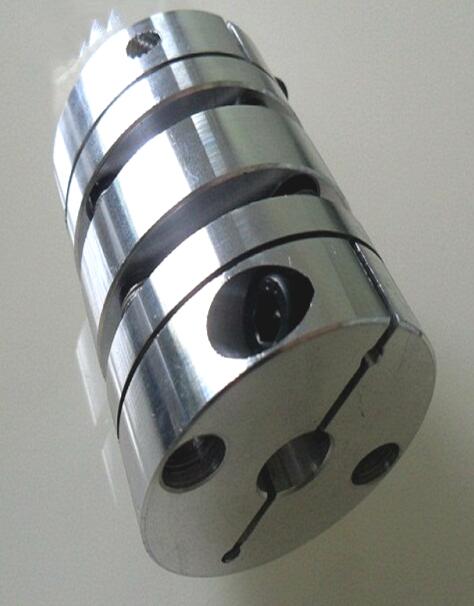

济南光宇双摸片联轴器GYSM
1.高扭矩刚性高灵敏度
2.零回转间隙，拆装方便
3.机构紧凑，传递力矩大
4.顺时针与逆时针回转特性完全相同
5.不锈钢膜片补偿径向、角向和轴向偏差
6.常用于伺服电机、步进电机联接
7.夹紧螺丝固定
|

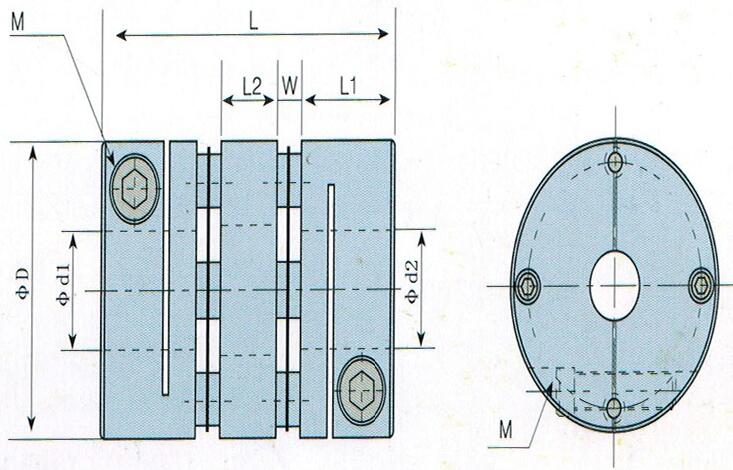

?d1?d2 |
?D |
L |
W |
L1 |
L2 |
M |
拧紧力矩 |
额定扭矩 |
最大扭矩 |
最高转速 |
|||||
|
最大孔径 |
|
|
|
|
|
|
（N.m） |
（N.m） |
（N.m） |
(rpm) |
|||||
|
10 |
26 |
35 |
2.5 |
11.5 |
7 |
M3 |
1.5 |
1.4 |
2.8 |
10000 |
|||||
|
14 |
34 |
45 |
3.3 |
14.5 |
9.4 |
M4 |
1.5 |
2.8 |
5.6 |
10000 |
|||||
|
16 |
39 |
49 |
4.1 |
15 |
10.8 |
M4 |
2.5 |
5.8 |
11.6 |
10000 |
|||||
|
19 |
44 |
50 |
4.5 |
15 |
11 |
M4 |
2.5 |
8.7 |
17.4 |
10000 |
|||||
|
24 |
56 |
63 |
5 |
20 |
13 |
M5 |
7 |
25 |
50 |
10000 |
|||||
|
35 |
68 |
74 |
6 |
24 |
14 |
M6 |
12 |
55 |
110 |
10000 |
|||||
|
40 |
82 |
98 |
8 |
30 |
22 |
M8 |
16 |
80 |
160 |
10000 |
|||||
|
40 |
94 |
98 |
8 |
30 |
22 |
M8 |
28 |
185 |
370 |
10000 |
|||||
|
45 |
104 |
102 |
10 |
30 |
22 |
M8 |
28 |
255 |
510 |
10000 |
|||||
|
惯性力矩 |
静态扭矩刚性 |
容许径向偏差 |
容许角向偏差 |
容许轴向偏差 |
重量 |
||||||||||
|
（kg.㎡） |
（N.m/rad） |
（mm） |
（。） |
（mm） |
（g） |
||||||||||
|
3.3*10﹣6 |
950 |
0.04 |
1.5 |
±0.4 |
40 |
||||||||||
|
8.9*10﹣6 |
1960 |
0.04 |
1.5 |
±0.4 |
82 |
||||||||||
|
2.4*10﹣5 |
4500 |
0.04 |
1.5 |
±0.4 |
95 |
||||||||||
|
3.2*10﹣5 |
5100 |
0.04 |
1.5 |
±0.4 |
134 |
||||||||||
|
1.1*10﹣4 |
10500 |
0.04 |
1.5 |
±0.4 |
292 |
||||||||||
|
2.8*10﹣4 |
18500 |
0.04 |
1.5 |
±0.4 |
544 |
||||||||||
|
1.0*10﹣3 |
21800 |
0.04 |
1.5 |
±0.4 |
890 |
||||||||||
|
1.76*10﹣3 |
84500 |
0.04 |
1.5 |
±0.4 |
1463 |
||||||||||
|
1.86*10﹣3 |
125500 |
0.04 |
1.5 |
±0.4 |
1710 |
||||||||||
详情请登录网站http:// www.jnguangyu126.com查询具体信息
