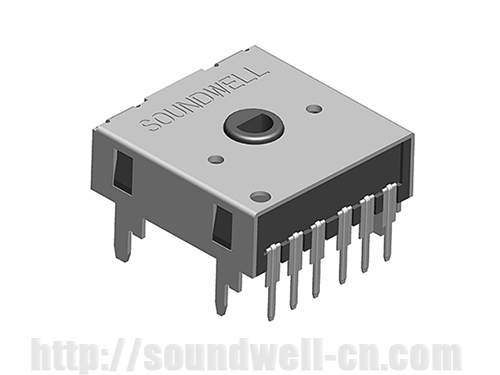

| 编码器型号： | ES18 |
| 名称： | 贯通轴型旋转式逻辑编码器 |
| 主要规格: |
外形尺寸：18mm； 定位数：24个定位； 额定功率：DC12V 4mA； 工作温度：-20℃～85℃； 旋转寿命：30000次以上； |
| 产品特点： | 绝对型编码器因每个位置点输出信号的唯一性，使其具备抗干抗、断电后可以记忆保存的特性。产品性能稳定、密封性好，贯通轴型提高了使用方便性。 |
| 应用领域： | 主要适用于洗衣机、微波炉等白家电产品，还可用于其它音响设备上；主要功能为定时器用开关，温度调节、功能切换等。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：100~300gf.cm
2、Total ratational angle 全回转角度：360°
3、Number and POSTTTION of detent 定位点数：24 detents
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：24 pulses
2、Contact resistance 接触阻抗：＜100mΩ
3、Rating power 额定功率 ：DC12V 4mA
4、Insulation resistance 绝缘阻抗：10M? 1 Minute at DC 100V
5、Dielectric voltage 耐电压：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：30,000 cycles Min
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
