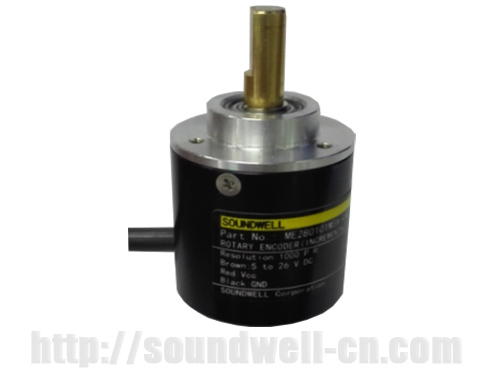

| 磁电编码器型号： | ME28 |
| 名称： | 金属轴增量型磁电编码器 |
| 磁电编码器主要规格: |
外形尺寸：28mm 额定功率：5～26Vcc ，40mA； 响应时间：Max 1us 响应频率：300KHz 输出相位差：△T=0.25T±0.125T 工作温度：-40℃～85℃； |
| 磁电编码器产品特点： | 此款编码器性能不易受尘埃和结露的影响；其结构简单紧凑，无触点、长寿命、耐高低温、抗振动、响应速度快。成本较低。 |
| 磁电编码器应用领域： | 该产品应用于机器人、自动化生产线、自动装配机、电梯、纺织机械、缝纫机械、包装印刷机械、数控机床、制图仪和测角仪等领域。另外此款编码器还可在PLC应用中作为高速信号输入元件，使PLC更加迅速和精准地实施闭环控制。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、Starting torque 启动扭矩 ：1mN.m
2、Total ratational angle 全回转角度：360°
3、 Inertia torque 惯性力矩：1x10-6 kg.m2
4、 Maximum speed 最大转速：6000r/min
5、 Shaft load 轴负荷：径向 radial direction: Max 50N，轴向 axial direction:Max 20N
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：Min 10 pulses
2、Phase difference 相位差：△T=0.25T±0.125T
3、Rating power 额定功率 ：5～26Vcc ，40mA；
4、Insulation resistance 绝缘阻抗：20M?
5、Dielectric voltage 耐电压：1 Minute at AC 500V
6、Respond time 响应时间 ：Max 1us
7、Respond frequency 响应频率：300kHz
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
