接方法
|
Insertion
|
|
操作部形状
|
Standard
|
|
动作力
|
3.5±2.5N
|
|
包装状态
|
Stick
|
|
电路数
|
10
|
|
使用温度范围
|
-40℃ to 85℃
|
|
最大额定/最小额定(电阻负荷)
|
25mA 24V DC (开闭时)
0.1A 50V DC (通电时)
10μA 1V DC
|
|
电性能
|
接触电阻(初期/寿命后)
|
50mΩ max./100mΩ max.
|
|
绝缘电阻
|
100MΩ min. 500V DC
|
|
耐电压
|
500V AC for 1 minute
|
|
机械性能
|
端子强度
|
5N for 1 minute
|
|
操作部强度
|
动作方向
|
10N
|
|
拉引方向
|
10N
|
|
耐久性能
|
操作寿命
|
无负载
|
3,000 cycles
|
|
负载
|
3,000 cycles (25mA 24V DC)
|
|
耐环境性能
|
耐寒性能
|
-40±2℃ for 250h
|
|
耐热性能
|
85±2℃ for 250h
|
|
耐湿性能
|
60±2℃, 90 to 95%RH for 250h
|
|
最小订货单位(pcs.)
|
日本
|
18
|
|
出口
|
1,800
|
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com

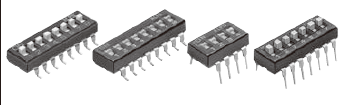

照片
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com
外形图
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com
安装孔尺寸图
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com
电路图
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com
包装规格
|
梱包数(pcs.)
|
1棒状
|
18
|
|
1箱/日本
|
360
|
|
1箱/出口包装
|
1,800
|
|
出口包装箱尺寸(mm)
|
578×180×202
|
座机：0755-29796190 / 23444869 传真：0755-29796149 邮箱：sales@jepsun.com
焊接条件
|
项目
|
预热温度
|
120℃ max.
|
|
预热温度时间
|
90s max.
|
|
浸焊
|
焊接温度
|
270±5℃
|
|
焊接浸渍时间
|
10±1s max.
|
|
|
|
|
