17AMI系列热保护器/马达保护器技术规格书

AC

PTC

R

17AMI THERMOSTAT ON

AC

PTC

R

17AMI THERMOSTAT OFF

1、17AMI热保护器与PTC/电阻丝R形成并联电路，当负载正常工作时，PTC和R不产生高温，17AMI热保护器保持常通。

2、当负载异常工作电流增大时，发热丝R能迅速发热传导17AMI保护器迅速断开，PTC发热产生高温，并在不断电状态下，持续保持17AMI热保护器常断电，以至保护负载不工作起到保护作用。

3、当切断电源后，PTC停止发热，17AMI热保护器回复接通

状态后，负载继续正常工作。4、在17AMI热保护器基础上加发热丝R，能让负载通过电流

过大时发热丝迅速产生高温发热，补偿到17AMI热保护器上，具有反应快，时间短的优点。

1.17AMI thermal prot ctor and PTC/Resistor R develop into parall l circuit,the PTC/R temperature will be not inc as d und r normal work load,17AMI thermal protector under normal open status.

2.When work load unno mal(current or temperature increas d),r sisitor R will generate heat

immedia ly and 17AMI thermal protector will open corre pondly,PTC generate heat and keep ciruit clo ed,keep the 17AMI thermal protector under

normal open,then the appliance will be not work and protected.

3.After cut off circuit,PTC stop generate heat,17AMI thermal protector back to close status,the appliance could be work normally. 4.Based on 17AMI thermal protector the Resistor R is added and this provide the function of Resistor R generate heat immediately when current load is increased,this process will compensate the thermal protector and provide this type thermal protector with priority of quick response and short time .

四、17AMI系列热保护器/马达保护型号编码说明：

17AMI series thermal/motor protector model numbering system :

 17AMI 产品型号名称 17AMI     温度代码XXXA5   XXXB5温度公差

温度开关相关资讯

温度开关是一种用双金属片作为感温元件的温度开关，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当渐度降到重定温度是触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

　　温度开关具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于各种电机、 电磁炉、吸尘机、线圈、变压器、电暖器、镇流器、电热器具、荧光灯镇流器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

惠州华恺威为您提供专业的温度开关，热保护器咨询及产品，样品免费提供！

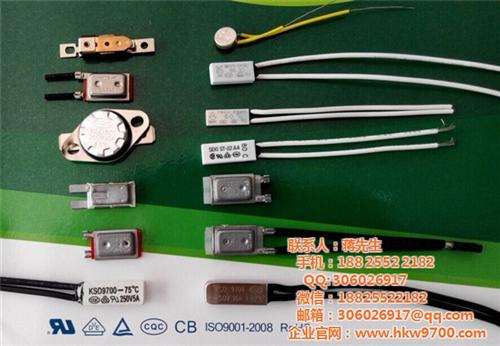

大电流温度保护器适用于高压高电流场合

目前市场上大多数的热保护器、温控开关等都属于小电流系列产品，例如KSD301、KSD9700等，我们公司推出大电流温度保护器，满足高压高电流场合使用。

大电流热保护器产品主要有，16A、20A四极温控开关、热保护器，采用即插式端子。40A、45A、63A 大电流温控器、大电流温控开关、大电流热保护器，采用螺丝孔固定形式，可用于即热式热水器、变电箱等大电流发热装置上，具有寿命长，过电流大，方便安装，尺寸合理等优点
