如何测试热保护器的温度参数时间等参数

　保护器一般都是根据客户的要求来设定温度、电压等各项参数，在正式生产之前要先测试样品是否合格。那么，要怎么测试才能确定热保护器的温度参数呢?下面给大家总结了一个测试方案，希望对大家有帮助。

一、确定温控器的感温筒的安装位置(生产时，要在扒板上预留定位槽位)，并要固定紧贴在扒板上。

第二、确定评估效果的测温点。

第三、明确平面型热电偶温度计做测温仪器。

第四：单机测试时候必须保证升温速度要求，具体请参照我公司出具的热保护器测试方法。

众所周知，热学测试结果与实际测试方法和安装情况有很大出入。因此测试的时候一定要正确安装热保护器、温度保护开关，另外还要保证使用的环境因素和实际工作环境相同。还有考虑量产安装的时候的一致性，保证大货量产的一致性。

温度保险丝在设计选型时必须注意的事项

温度保险丝 不能用于过温保护以外之目的温度保险丝是以检测温度异常上升并切断电路为目的制造的。温度保险丝没有因电流过大而切断电路的电流保险管的功能。如果将温度保险丝作为电流保险管使用，它不但不能起到电流保险管的作用，也不会起到温度保险丝的作用，从而会引起事故。

2、请勿在宇航机器、航空机器、原子能发电控制系统、以保障生命为目的装置或系统、运输机器的发动机控制及有关安全的组件使用。温度保险丝 是以在家用电器、OA机器、AV机器（音像机器）、计算机、通信机器、计测机器及个人机器中使用为目的制造的。具体请向本公司咨询。

3、根据用途选择温度保险丝 的种类和规格、确定安装位置和方式，并评估其是否合适。

※安装温度保险丝时，要求使其本体对异常发热能快速感热。由于温度保险丝的原理是内部温度敏感材料被熔解后才动作，所以即使环境温度已达到动作温度而内部感热材料尚未达到动作温度温度保险丝仍不会动作。因此，必须考虑到环境温度突然上升或者局部受热的情况下温度保险丝的动作时间可能延迟。

※ 安装温度保险丝时，要使其整体受热温度均一。

4、在设计选型时，要使温度保险丝在正常工作时所受到的环境温度低于温度保险丝的动作温度20℃至30℃。

5、温度保险丝 是有使用寿命的。 温度保险丝的感热材料是选用了长时间使用仍为安定的物质。然而根据不同的使用条件，其使用寿命的长短也会不同。特别是使用温度越接近温度保险丝的动作温度，温度保险丝的使用寿命越有缩短的倾向。因此，建议在设计选型时，除了要考虑到上面第4点外，还要在模拟正常使用条件下做相应的信赖性实验，以确认温度保险丝的选型是否合适温度保险丝的使用寿命是否有问题。

6、温度保险丝的本体温度会因通电变得较高电流通过温度保险丝，其本体温度会因电流热效应而叠加升高。在使用时，除了要在额定工作电压和额定工作电流范围内使用温度保险丝，还要需要参照测试，设计选型时，必须把此电流热效应考虑进去。

7、请勿在水、等液体及亚硫酸气体、氮酸化合物气体、高温度的环境中使用温度保险丝。

以上由惠州华恺威温控器提供，欢迎咨询！

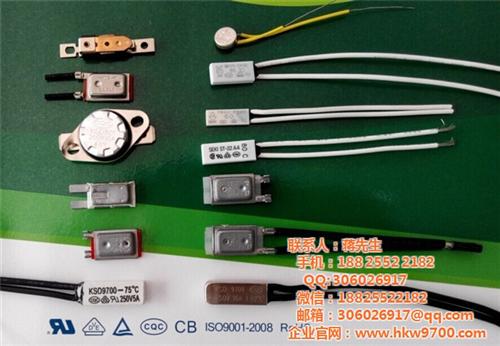

温控开关9700系列温控器,热保护器说明( Instruction)

温控开关9700系列通用型和加强型系列热保护器，广泛应用于工业、家用电器电机及电气设备，防止过流、过热而产生的非正常工作提供有效可靠的安全保护。加强型外壳适用于塑封电机内置式安装，可承受3.5Mpa的塑料成型工艺压力。产品性能符合IEC34-11、GB13232、GB/T13002等标准。如：KSD9700温控开关，BW9700温度开关等都属于温控开关9700系列

结构及保护原理(Configuration & principles)

温控开关9700系列热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。

温控开关9700系列结构图(Package Configuration)

温控开关9700系列注意(Attentions)

1、由于外壳是金属导电体，在使用时应配置有导热且耐温的绝缘套管。

2、选择保护温度时参照A-C曲线图。

1. The product is covered with a heat conductive and temperature resistant insulated tube because of its shell is made of conductive metal.

2. Please take A-C curve for your reference for your good choice of TH-A1D series thermal protector.

温控开关9700系列额定动作温度对照表(According Table open temperature)

规格 Type动作温度范围

Open Temperature Range规格 Type动作温度范围

Open Temperature Range50℃50±5.0℃100℃100±5.0℃55℃55±5.0℃105℃105±5.0℃60℃60±5.0℃110℃110±5.0℃65℃65±5.0℃115℃115±5.0℃70℃70±5.0℃120℃120±5.0℃75℃75±5.0℃125℃125±5.0℃80℃80±5.0℃130℃130±5.0℃85℃85±5.0℃135℃135±5.0℃90℃90±5.0℃140℃140±5.0℃95℃95±5.0℃145℃145±5.0℃  150℃150±5.0℃说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户。

Instruction: Reseting temperature is 2/3 of standard opening temperature or specified by customers. it's tolerance is 15℃.

温控开关9700系列触点容量(Contact Capacity)

9700系列保护器在下述条件下可分断接通保护5000次。

TH series thermal protectors are applicable for more than 5000 cycles.

电压 Voltage24V-DC125V-AC250V-AC电流 Current12A12A8A

温控开关9700系列安装及外形尺寸(Design Detail)

温控开关9700系列导线(WireType)
