电机热保护器和传统热继电器的相同

　电机保护器KSD9700系列是一种用双金属片作为感温元件的温控器，代替热继电器，对电动机起到热保护作用。智能型电机热保护器与热继电器相比有什么好处?

　　相同点：两者都有过载保护、堵转保护、缺相保护。

　　不同点：

　　(1)保护：

　　热继电器：除以上功能外没有其他保护。

　　智能型电机热保护器：过流保护(堵转保护)、三相电流不平衡、接地/漏电保护、启动超时保护、欠载、欠压、过压保护、欠功率保护、温度保护、外部故障保护、相序保护、抗晃电、失压重启功能。

　　(2)过载保护的区别：

　　热继电器：只能做成跳闸功能，不能实现报警。

　　智能型电机热保护器：既可做成跳闸功能，也可以做成报警。

　　(3)大电流承受能力：

　　热继电器：本身是双金属片，所以需要承受大电流的负载能力。

　　智能型电机热保护器：本身是互感器，所以不需要承受大电流的负载能力。

　　(4)其他功能的对比：

　　智能型电机热保护器具有热继电器所不具备的控制功能、测量功能(三相电流、电压、功率、功率因数等电参量)、故障记录功能、4-20mA输出功能、通讯功能、状态量检测功能，功能更多，保护更安全。

 热熔断器

热熔断器安装注意事项：

1．引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。

2．热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。

3．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。

保险丝一般为一次性的，华恺威为您提供可恢复的保险丝！

4．引线焊接作业时，应将加热湿度限制在，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。

5．热熔断体只能在规定的额定电压、电流和温度的条件下使用，尤其要注意热熔断体可连续承受的温度。备注：标称电流、引线的长度和温度可依客户的要求进行设计。

热熔断器也叫保险丝，分为温度保险丝和电流保险丝。

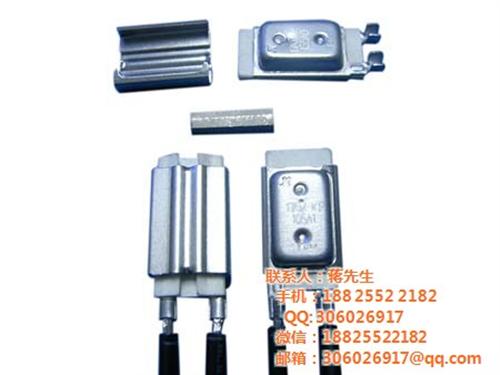

17AMI系列热保护器/马达保护器技术规格书

AC

PTC

R

17AMI THERMOSTAT ON

AC

PTC

R

17AMI THERMOSTAT OFF

1、17AMI热保护器与PTC/电阻丝R形成并联电路，当负载正常工作时，PTC和R不产生高温，17AMI热保护器保持常通。

2、当负载异常工作电流增大时，发热丝R能迅速发热传导17AMI保护器迅速断开，PTC发热产生高温，并在不断电状态下，持续保持17AMI热保护器常断电，以至保护负载不工作起到保护作用。

3、当切断电源后，PTC停止发热，17AMI热保护器回复接通

状态后，负载继续正常工作。4、在17AMI热保护器基础上加发热丝R，能让负载通过电流

过大时发热丝迅速产生高温发热，补偿到17AMI热保护器上，具有反应快，时间短的优点。

1.17AMI thermal prot ctor and PTC/Resistor R develop into parall l circuit,the PTC/R temperature will be not inc as d und r normal work load,17AMI thermal protector under normal open status.

2.When work load unno mal(current or temperature increas d),r sisitor R will generate heat

immedia ly and 17AMI thermal protector will open corre pondly,PTC generate heat and keep ciruit clo ed,keep the 17AMI thermal protector under

normal open,then the appliance will be not work and protected.

3.After cut off circuit,PTC stop generate heat,17AMI thermal protector back to close status,the appliance could be work normally. 4.Based on 17AMI thermal protector the Resistor R is added and this provide the function of Resistor R generate heat immediately when current load is increased,this process will compensate the thermal protector and provide this type thermal protector with priority of quick response and short time .

四、17AMI系列热保护器/马达保护型号编码说明：

17AMI series thermal/motor protector model numbering system :

 17AMI 产品型号名称 17AMI     温度代码XXXA5   XXXB5温度公差
